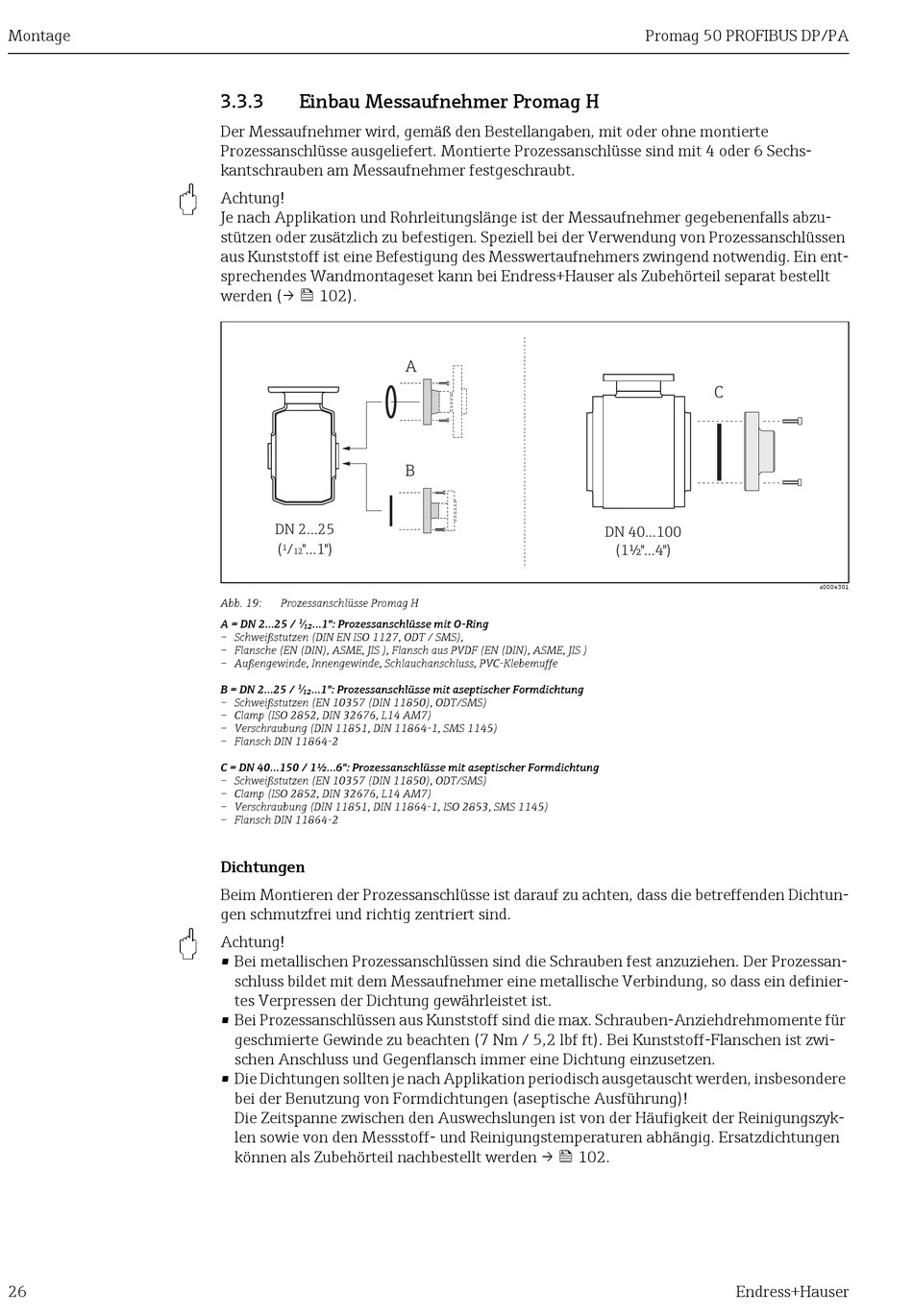

Einbau Messaufnehmer Promag H - Endress+Hauser Proline Promag 50 PROFIBUS DP Betriebsanleitung

Montage
"
"
26
3.3.3

Einbau Messaufnehmer Promag H

Der Messaufnehmer wird, gemäß den Bestellangaben, mit oder ohne montierte
Prozessanschlüsse ausgeliefert. Montierte Prozessanschlüsse sind mit 4 oder 6 Sechs-
kantschrauben am Messaufnehmer festgeschraubt.
Achtung!
Je nach Applikation und Rohrleitungslänge ist der Messaufnehmer gegebenenfalls abzu-
stützen oder zusätzlich zu befestigen. Speziell bei der Verwendung von Prozessanschlüssen
aus Kunststoff ist eine Befestigung des Messwertaufnehmers zwingend notwendig. Ein ent-
sprechendes Wandmontageset kann bei Endress+Hauser als Zubehörteil separat bestellt
werden (→  102).
DN 2...25
( / "...1")
1 12
Abb. 19: Prozessanschlüsse Promag H
A = DN 2...25 / ¹⁄₁₂...1": Prozessanschlüsse mit O-Ring
– Schweißstutzen (DIN EN ISO 1127, ODT / SMS),
– Flansche (EN (DIN), ASME, JIS ), Flansch aus PVDF (EN (DIN), ASME, JIS )
– Außengewinde, Innengewinde, Schlauchanschluss, PVC-Klebemuffe
B = DN 2...25 / ¹⁄₁₂...1": Prozessanschlüsse mit aseptischer Formdichtung
– Schweißstutzen (EN 10357 (DIN 11850), ODT/SMS)
– Clamp (ISO 2852, DIN 32676, L14 AM7)
– Verschraubung (DIN 11851, DIN 11864-1, SMS 1145)
– Flansch DIN 11864-2
C = DN 40...150 / 1½...6": Prozessanschlüsse mit aseptischer Formdichtung
– Schweißstutzen (EN 10357 (DIN 11850), ODT/SMS)
– Clamp (ISO 2852, DIN 32676, L14 AM7)
– Verschraubung (DIN 11851, DIN 11864-1, ISO 2853, SMS 1145)
– Flansch DIN 11864-2
Dichtungen
Beim Montieren der Prozessanschlüsse ist darauf zu achten, dass die betreffenden Dichtun-
gen schmutzfrei und richtig zentriert sind.
Achtung!
• Bei metallischen Prozessanschlüssen sind die Schrauben fest anzuziehen. Der Prozessan-
schluss bildet mit dem Messaufnehmer eine metallische Verbindung, so dass ein definier-
tes Verpressen der Dichtung gewährleistet ist.
• Bei Prozessanschlüssen aus Kunststoff sind die max. Schrauben-Anziehdrehmomente für
geschmierte Gewinde zu beachten (7 Nm / 5,2 lbf ft). Bei Kunststoff-Flanschen ist zwi-
schen Anschluss und Gegenflansch immer eine Dichtung einzusetzen.
• Die Dichtungen sollten je nach Applikation periodisch ausgetauscht werden, insbesondere
bei der Benutzung von Formdichtungen (aseptische Ausführung)!
Die Zeitspanne zwischen den Auswechslungen ist von der Häufigkeit der Reinigungszyk-
len sowie von den Messstoff- und Reinigungstemperaturen abhängig. Ersatzdichtungen
können als Zubehörteil nachbestellt werden →  102.
A
B
Promag 50 PROFIBUS DP/PA
C
DN 40...100
(1½"...4")
Endress+Hauser
a0004301
