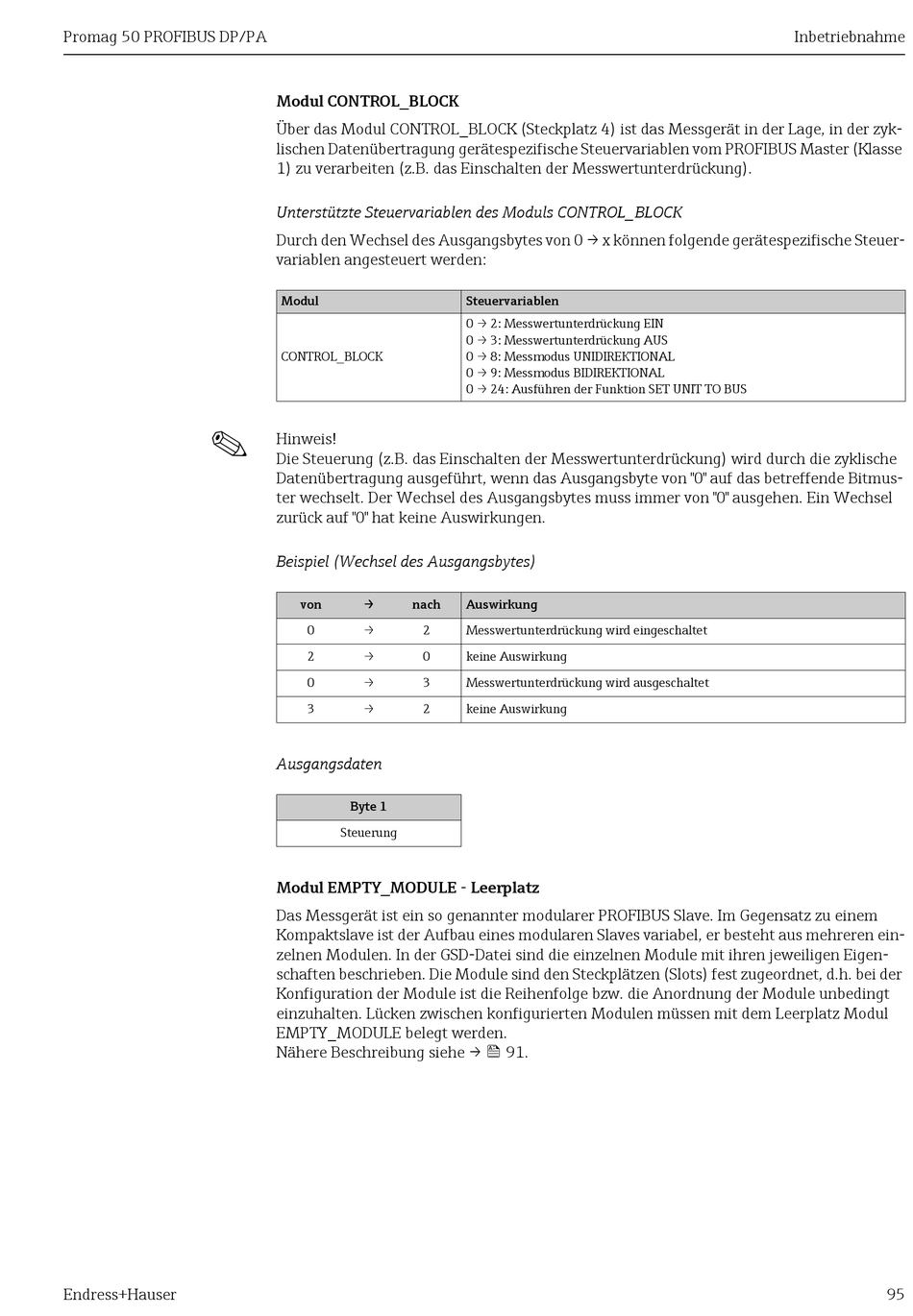

Promag 50 PROFIBUS DP/PA
!
Endress+Hauser
Modul CONTROL_BLOCK
Über das Modul CONTROL_BLOCK (Steckplatz 4) ist das Messgerät in der Lage, in der zyk-
lischen Datenübertragung gerätespezifische Steuervariablen vom PROFIBUS Master (Klasse
1) zu verarbeiten (z.B. das Einschalten der Messwertunterdrückung).
Unterstützte Steuervariablen des Moduls CONTROL_BLOCK
Durch den Wechsel des Ausgangsbytes von 0 → x können folgende gerätespezifische Steuer-
variablen angesteuert werden:
Modul
CONTROL_BLOCK
Hinweis!
Die Steuerung (z.B. das Einschalten der Messwertunterdrückung) wird durch die zyklische
Datenübertragung ausgeführt, wenn das Ausgangsbyte von "0" auf das betreffende Bitmus-
ter wechselt. Der Wechsel des Ausgangsbytes muss immer von "0" ausgehen. Ein Wechsel
zurück auf "0" hat keine Auswirkungen.
Beispiel (Wechsel des Ausgangsbytes)
von → nach
0 → 2
2 → 0
0 → 3
3 → 2
Ausgangsdaten
Byte 1
Steuerung
Modul EMPTY_MODULE - Leerplatz
Das Messgerät ist ein so genannter modularer PROFIBUS Slave. Im Gegensatz zu einem
Kompaktslave ist der Aufbau eines modularen Slaves variabel, er besteht aus mehreren ein-
zelnen Modulen. In der GSD-Datei sind die einzelnen Module mit ihren jeweiligen Eigen-
schaften beschrieben. Die Module sind den Steckplätzen (Slots) fest zugeordnet, d.h. bei der
Konfiguration der Module ist die Reihenfolge bzw. die Anordnung der Module unbedingt
einzuhalten. Lücken zwischen konfigurierten Modulen müssen mit dem Leerplatz Modul
EMPTY_MODULE belegt werden.
Nähere Beschreibung siehe →  91.
Steuervariablen
0 → 2: Messwertunterdrückung EIN
0 → 3: Messwertunterdrückung AUS
0 → 8: Messmodus UNIDIREKTIONAL
0 → 9: Messmodus BIDIREKTIONAL
0 → 24: Ausführen der Funktion SET UNIT TO BUS
Auswirkung
Messwertunterdrückung wird eingeschaltet
keine Auswirkung
Messwertunterdrückung wird ausgeschaltet
keine Auswirkung
Inbetriebnahme
