Störungsbehebung
104

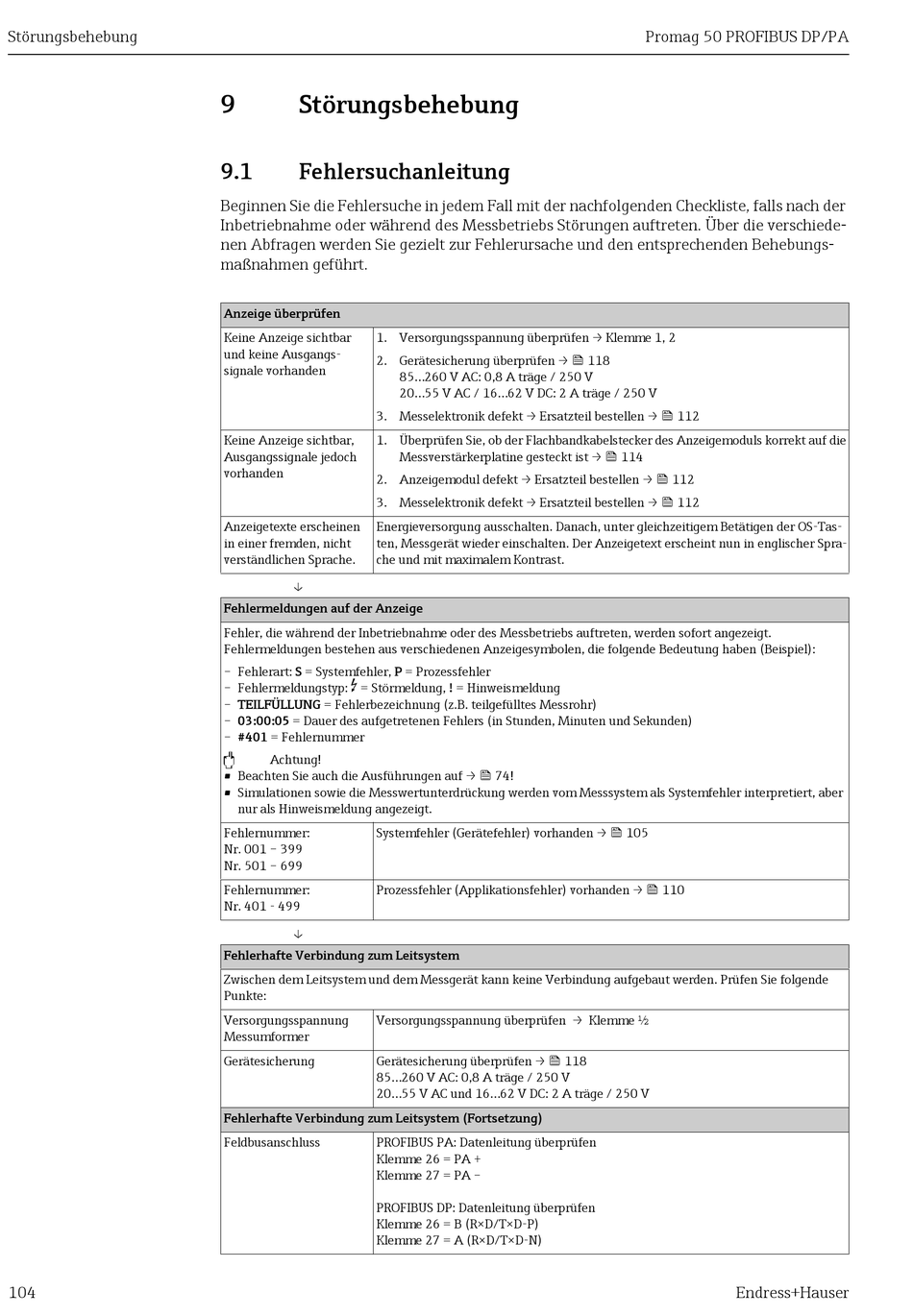

9 Störungsbehebung
9.1

Fehlersuchanleitung

Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls nach der
Inbetriebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiede-
nen Abfragen werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungs-
maßnahmen geführt.
Anzeige überprüfen
Keine Anzeige sichtbar 1. Versorgungsspannung überprüfen → Klemme 1, 2
und keine Ausgangs-
2. Gerätesicherung überprüfen →  118
signale vorhanden
3. Messelektronik defekt → Ersatzteil bestellen →  112
Keine Anzeige sichtbar, 1. Überprüfen Sie, ob der Flachbandkabelstecker des Anzeigemoduls korrekt auf die
Ausgangssignale jedoch
vorhanden
2. Anzeigemodul defekt → Ersatzteil bestellen →  112
3. Messelektronik defekt → Ersatzteil bestellen →  112
Anzeigetexte erscheinen Energieversorgung ausschalten. Danach, unter gleichzeitigem Betätigen der OS-Tas-
in einer fremden, nicht ten, Messgerät wieder einschalten. Der Anzeigetext erscheint nun in englischer Spra-
verständlichen Sprache. che und mit maximalem Kontrast.
Fehlermeldungen auf der Anzeige
Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt.
Fehlermeldungen bestehen aus verschiedenen Anzeigesymbolen, die folgende Bedeutung haben (Beispiel):
– Fehlerart: S = Systemfehler, P = Prozessfehler
$
– Fehlermeldungstyp: = Störmeldung, ! = Hinweismeldung
– TEILFÜLLUNG = Fehlerbezeichnung (z.B. teilgefülltes Messrohr)
– 03:00:05 = Dauer des aufgetretenen Fehlers (in Stunden, Minuten und Sekunden)
– #401 = Fehlernummer
"
Achtung!
• Beachten Sie auch die Ausführungen auf →  74!
• Simulationen sowie die Messwertunterdrückung werden vom Messsystem als Systemfehler interpretiert, aber
nur als Hinweismeldung angezeigt.
Fehlernummer: Systemfehler (Gerätefehler) vorhanden →  105
Nr. 001 – 399
Nr. 501 – 699
Fehlernummer: Prozessfehler (Applikationsfehler) vorhanden →  110
Nr. 401 - 499
Fehlerhafte Verbindung zum Leitsystem
Zwischen dem Leitsystem und dem Messgerät kann keine Verbindung aufgebaut werden. Prüfen Sie folgende
Punkte:
Versorgungsspannung Versorgungsspannung überprüfen → Klemme ½
Messumformer
Gerätesicherung Gerätesicherung überprüfen →  118
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
Fehlerhafte Verbindung zum Leitsystem (Fortsetzung)
Feldbusanschluss PROFIBUS PA: Datenleitung überprüfen
Klemme 26 = PA +
Klemme 27 = PA –
PROFIBUS DP: Datenleitung überprüfen
Klemme 26 = B (R×D/T×D-P)
Klemme 27 = A (R×D/T×D-N)
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC / 16...62 V DC: 2 A träge / 250 V
Messverstärkerplatine gesteckt ist →  114
