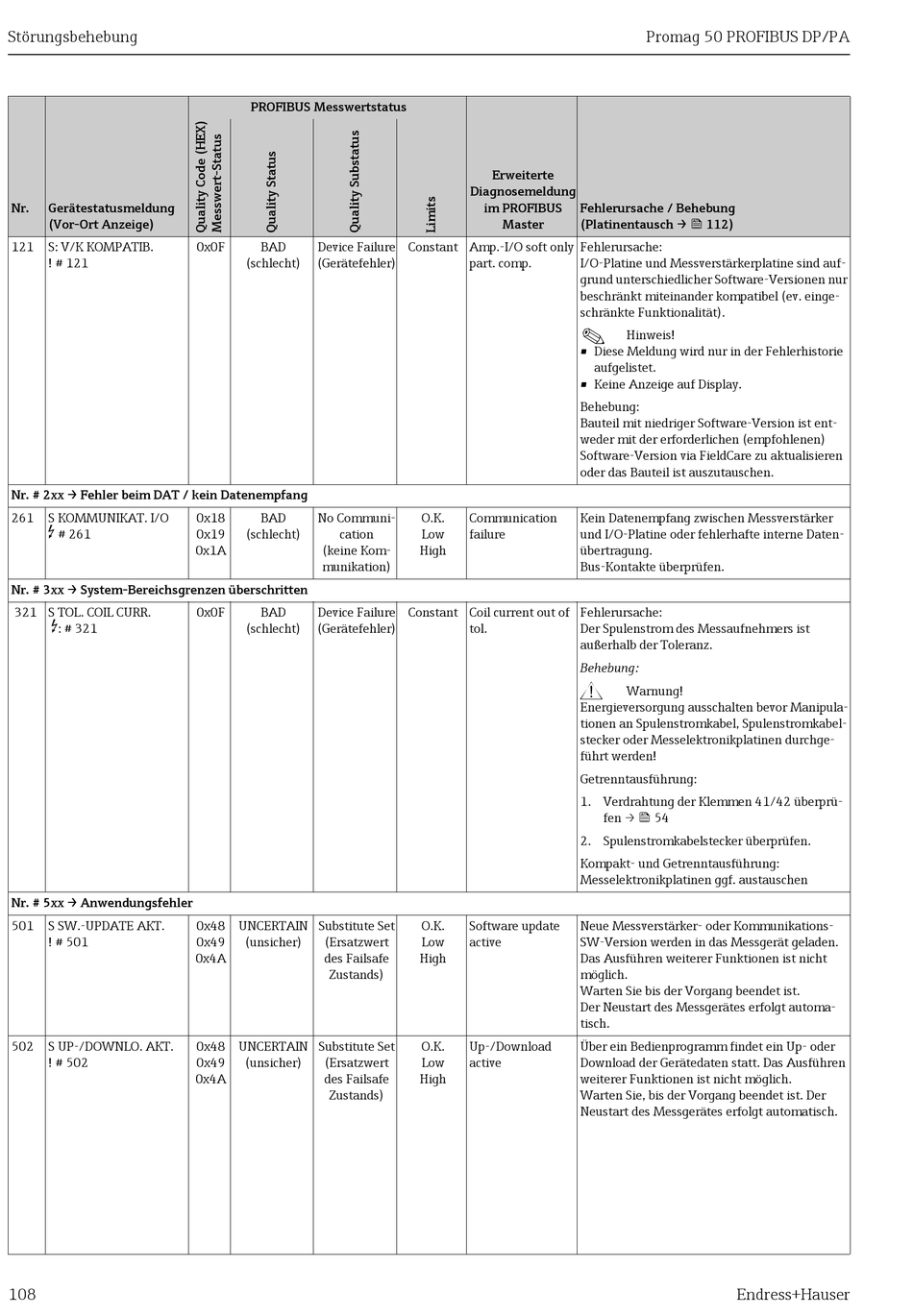

Störungsbehebung
Nr. Gerätestatusmeldung
(Vor-Ort Anzeige)
121 S: V/K KOMPATIB.
! # 121
Nr. # 2xx → Fehler beim DAT / kein Datenempfang
261 S KOMMUNIKAT. I/O
$
# 261
Nr. # 3xx → System-Bereichsgrenzen überschritten
321 S TOL. COIL CURR.
$
: # 321
Nr. # 5xx → Anwendungsfehler
501 S SW.-UPDATE AKT.
! # 501
502 S UP-/DOWNLO. AKT.
! # 502
108
PROFIBUS Messwertstatus
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x18 BAD No Communi-
0x19 (schlecht) cation
0x1A (keine Kom-
munikation)
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x48 UNCERTAIN Substitute Set
0x49 (unsicher) (Ersatzwert
0x4A des Failsafe
Zustands)
0x48 UNCERTAIN Substitute Set
0x49 (unsicher) (Ersatzwert
0x4A des Failsafe
Zustands)
Erweiterte
Diagnosemeldung
im PROFIBUS
Master
Constant Amp.-I/O soft only
part. comp.
O.K. Communication
Low failure
High
Constant Coil current out of
tol.
O.K. Software update
Low active
High
O.K. Up-/Download
Low active
High
Promag 50 PROFIBUS DP/PA
Fehlerursache / Behebung
(Platinentausch →  112)
Fehlerursache:
I/O-Platine und Messverstärkerplatine sind auf-
grund unterschiedlicher Software-Versionen nur
beschränkt miteinander kompatibel (ev. einge-
schränkte Funktionalität).
!
Hinweis!
• Diese Meldung wird nur in der Fehlerhistorie
aufgelistet.
• Keine Anzeige auf Display.
Behebung:
Bauteil mit niedriger Software-Version ist ent-
weder mit der erforderlichen (empfohlenen)
Software-Version via FieldCare zu aktualisieren
oder das Bauteil ist auszutauschen.
Kein Datenempfang zwischen Messverstärker
und I/O-Platine oder fehlerhafte interne Daten-
übertragung.
Bus-Kontakte überprüfen.
Fehlerursache:
Der Spulenstrom des Messaufnehmers ist
außerhalb der Toleranz.
Behebung:
#
Warnung!
Energieversorgung ausschalten bevor Manipula-
tionen an Spulenstromkabel, Spulenstromkabel-
stecker oder Messelektronikplatinen durchge-
führt werden!
Getrenntausführung:
1. Verdrahtung der Klemmen 41/42 überprü-
fen →  54
2. Spulenstromkabelstecker überprüfen.
Kompakt- und Getrenntausführung:
Messelektronikplatinen ggf. austauschen
Neue Messverstärker- oder Kommunikations-
SW-Version werden in das Messgerät geladen.
Das Ausführen weiterer Funktionen ist nicht
möglich.
Warten Sie bis der Vorgang beendet ist.
Der Neustart des Messgerätes erfolgt automa-
tisch.
Über ein Bedienprogramm findet ein Up- oder
Download der Gerätedaten statt. Das Ausführen
weiterer Funktionen ist nicht möglich.
Warten Sie, bis der Vorgang beendet ist. Der
Neustart des Messgerätes erfolgt automatisch.
