Verdrahtung

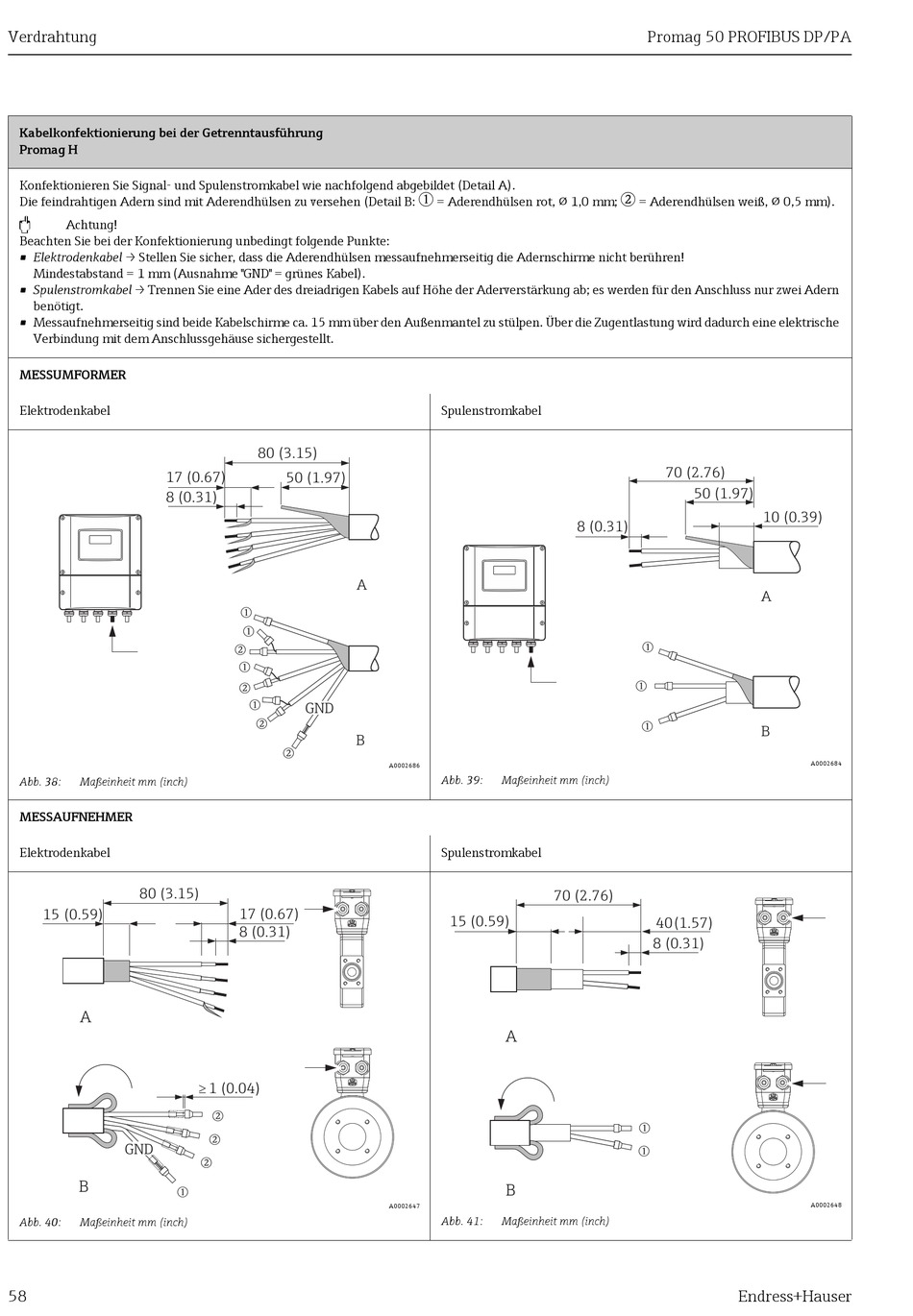

Kabelkonfektionierung bei der Getrenntausführung
Promag H
Konfektionieren Sie Signal- und Spulenstromkabel wie nachfolgend abgebildet (Detail A).
Die feindrahtigen Adern sind mit Aderendhülsen zu versehen (Detail B:
"
Achtung!
Beachten Sie bei der Konfektionierung unbedingt folgende Punkte:
• Elektrodenkabel → Stellen Sie sicher, dass die Aderendhülsen messaufnehmerseitig die Adernschirme nicht berühren!
Mindestabstand = 1 mm (Ausnahme "GND" = grünes Kabel).
• Spulenstromkabel → Trennen Sie eine Ader des dreiadrigen Kabels auf Höhe der Aderverstärkung ab; es werden für den Anschluss nur zwei Adern
benötigt.
• Messaufnehmerseitig sind beide Kabelschirme ca. 15 mm über den Außenmantel zu stülpen. Über die Zugentlastung wird dadurch eine elektrische
Verbindung mit dem Anschlussgehäuse sichergestellt.
MESSUMFORMER
Elektrodenkabel
17 (0.67)
8 (0.31)
Abb. 38: Maßeinheit mm (inch)
MESSAUFNEHMER
Elektrodenkabel
80 (3.15)
15 (0.59)
A
GND
B
m
Abb. 40: Maßeinheit mm (inch)
58
80 (3.15)
50 (1.97)
A
m
m
n
m
n
m
GND
n
B
n
17 (0.67)
8 (0.31)
³
1 (0.04)
n
n
n
m
= Aderendhülsen rot, ⌀ 1,0 mm;
Spulenstromkabel
A0002686
Abb. 39: Maßeinheit mm (inch)
Spulenstromkabel
70 (2.76)
15 (0.59)
A
B
A0002647
Abb. 41: Maßeinheit mm (inch)
Promag 50 PROFIBUS DP/PA
n
= Aderendhülsen weiß, ⌀ 0,5 mm).
70 (2.76)
50 (1.97)
8 (0.31)
m
m
m
40(1.57)
8 (0.31)
m
m
Endress+Hauser
10 (0.39)
A
B
A0002684
A0002648
