Montage
22

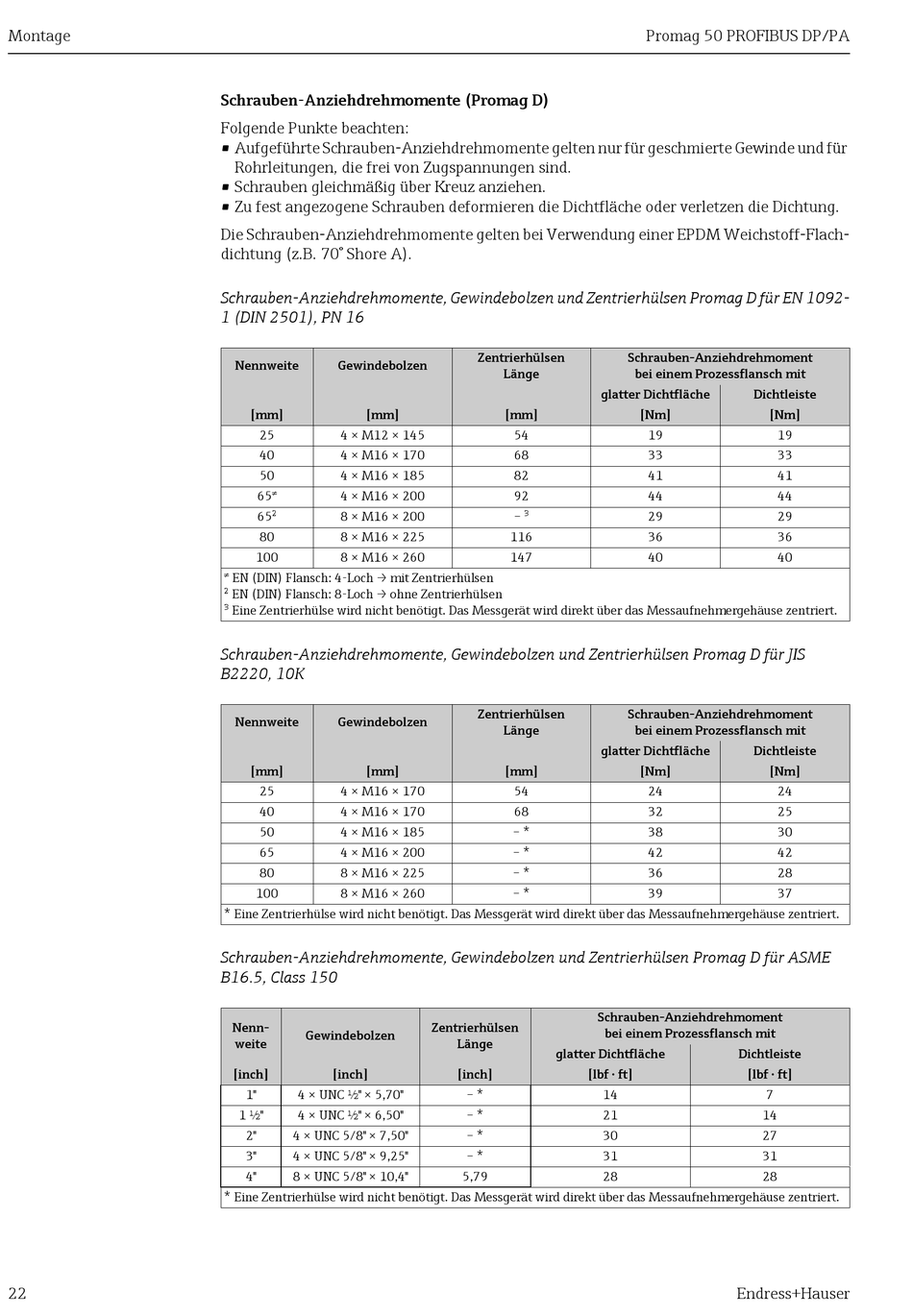

Schrauben-Anziehdrehmomente (Promag D)
Folgende Punkte beachten:
• Aufgeführte Schrauben-Anziehdrehmomente gelten nur für geschmierte Gewinde und für
Rohrleitungen, die frei von Zugspannungen sind.
• Schrauben gleichmäßig über Kreuz anziehen.
• Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
Die Schrauben-Anziehdrehmomente gelten bei Verwendung einer EPDM Weichstoff-Flach-
dichtung (z.B. 70° Shore A).
Schrauben-Anziehdrehmomente, Gewindebolzen und Zentrierhülsen Promag D für EN 1092-
1 (DIN 2501), PN 16
Nennweite Gewindebolzen
[mm] [mm]
25 4 × M12 × 145
40 4 × M16 × 170
50 4 × M16 × 185

65 4 × M16 × 200
65² 8 × M16 × 200
80 8 × M16 × 225
100 8 × M16 × 260

EN (DIN) Flansch: 4-Loch → mit Zentrierhülsen
² EN (DIN) Flansch: 8-Loch → ohne Zentrierhülsen
³ Eine Zentrierhülse wird nicht benötigt. Das Messgerät wird direkt über das Messaufnehmergehäuse zentriert.
Schrauben-Anziehdrehmomente, Gewindebolzen und Zentrierhülsen Promag D für JIS
B2220, 10K
Nennweite Gewindebolzen
[mm] [mm]
25 4 × M16 × 170
40 4 × M16 × 170
50 4 × M16 × 185
65 4 × M16 × 200
80 8 × M16 × 225
100 8 × M16 × 260
* Eine Zentrierhülse wird nicht benötigt. Das Messgerät wird direkt über das Messaufnehmergehäuse zentriert.
Schrauben-Anziehdrehmomente, Gewindebolzen und Zentrierhülsen Promag D für ASME
B16.5, Class 150
Nenn-
Gewindebolzen
weite
[inch] [inch]
1" 4 × UNC ½" × 5,70"
1 ½" 4 × UNC ½" × 6,50"
2" 4 × UNC 5/8" × 7,50"
3" 4 × UNC 5/8" × 9,25"
4" 8 × UNC 5/8" × 10,4"
* Eine Zentrierhülse wird nicht benötigt. Das Messgerät wird direkt über das Messaufnehmergehäuse zentriert.
Zentrierhülsen
Länge
glatter Dichtfläche
[mm]
54
68
82
92
– ³
116
147
Zentrierhülsen
Länge
glatter Dichtfläche
[mm]
54
68
– *
– *
– *
– *
Schrauben-Anziehdrehmoment
Zentrierhülsen
Länge
glatter Dichtfläche
[inch] [lbf · ft]
– * 14
– * 21
– * 30
– * 31
5,79 28
Promag 50 PROFIBUS DP/PA
Schrauben-Anziehdrehmoment
bei einem Prozessflansch mit
Dichtleiste
[Nm] [Nm]
19
33
41
44
29
36
40
Schrauben-Anziehdrehmoment
bei einem Prozessflansch mit
Dichtleiste
[Nm] [Nm]
24
32
38
42
36
39
bei einem Prozessflansch mit
Dichtleiste
[lbf · ft]
7
14
27
31
28
Endress+Hauser
19
33
41
44
29
36
40
24
25
30
42
28
37
