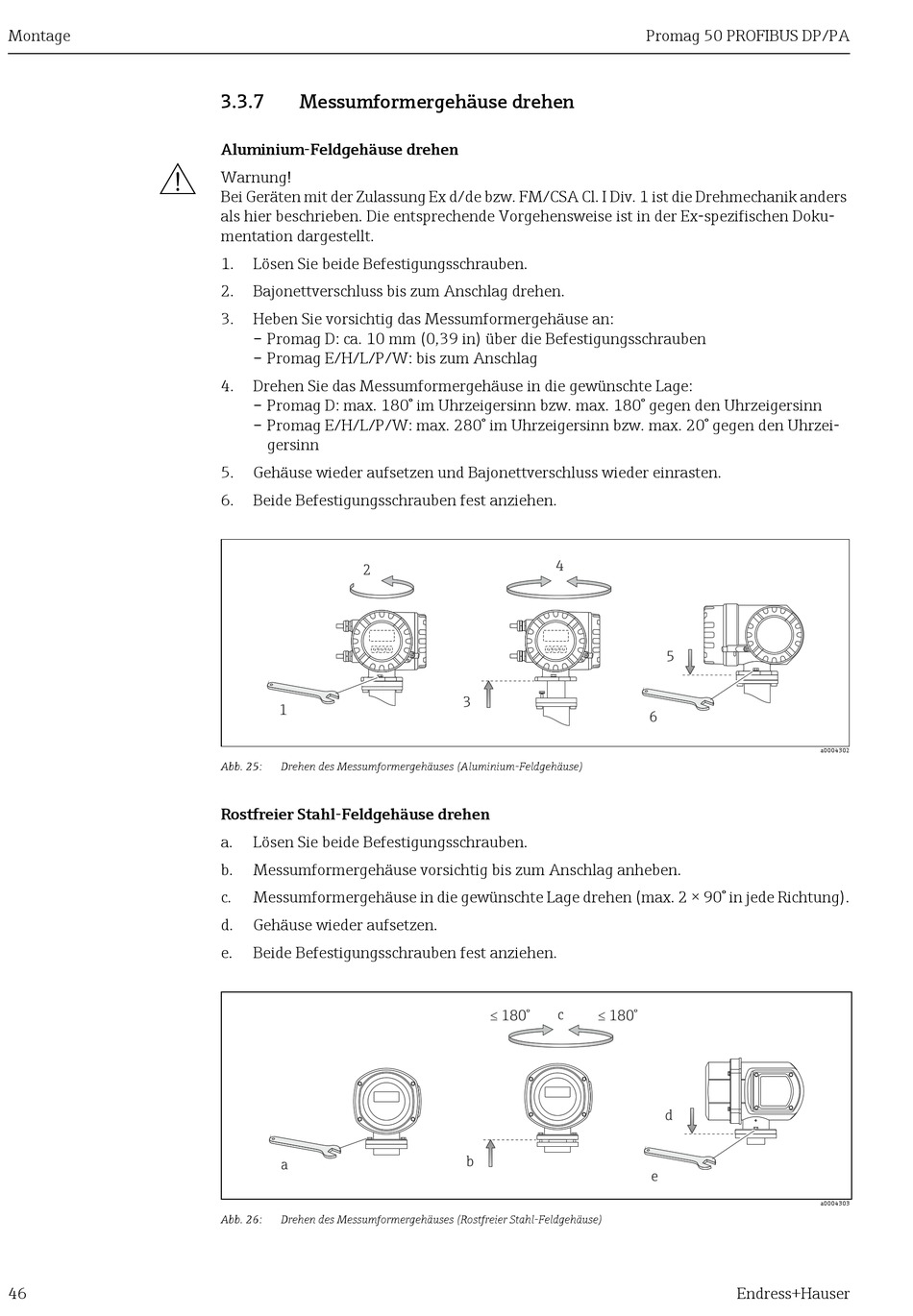

3.3.7 Messumformergehäuse drehen
Aluminium-Feldgehäuse drehen
Warnung!
Bei Geräten mit der Zulassung Ex d/de bzw. FM/CSA Cl. I Div. 1 ist die Drehmechanik anders
als hier beschrieben. Die entsprechende Vorgehensweise ist in der Ex-spezifischen Doku-
mentation dargestellt.
1. Lösen Sie beide Befestigungsschrauben.
2. Bajonettverschluss bis zum Anschlag drehen.
3. Heben Sie vorsichtig das Messumformergehäuse an:
– Promag D: ca. 10 mm (0,39 in) über die Befestigungsschrauben
– Promag E/H/L/P/W: bis zum Anschlag
4. Drehen Sie das Messumformergehäuse in die gewünschte Lage:
– Promag D: max. 180° im Uhrzeigersinn bzw. max. 180° gegen den Uhrzeigersinn
– Promag E/H/L/P/W: max. 280° im Uhrzeigersinn bzw. max. 20° gegen den Uhrzei-
gersinn
5. Gehäuse wieder aufsetzen und Bajonettverschluss wieder einrasten.
6. Beide Befestigungsschrauben fest anziehen.
2
1
Abb. 25: Drehen des Messumformergehäuses (Aluminium-Feldgehäuse)
Rostfreier Stahl-Feldgehäuse drehen
a. Lösen Sie beide Befestigungsschrauben.
b. Messumformergehäuse vorsichtig bis zum Anschlag anheben.
c. Messumformergehäuse in die gewünschte Lage drehen (max. 2 × 90° in jede Richtung).
d. Gehäuse wieder aufsetzen.
e. Beide Befestigungsschrauben fest anziehen.
a
Abb. 26: Drehen des Messumformergehäuses (Rostfreier Stahl-Feldgehäuse)
4
3
£ £
c
180° 180°
b
Promag 50 PROFIBUS DP/PA
5
6
d
e
