Endress+Hauser Proline Promag 50 PROFIBUS DP Betriebsanleitung Seite 117

Promag 50 PROFIBUS DP/PA
Endress+Hauser
1
6
5
7.1
7.3
7.2
3

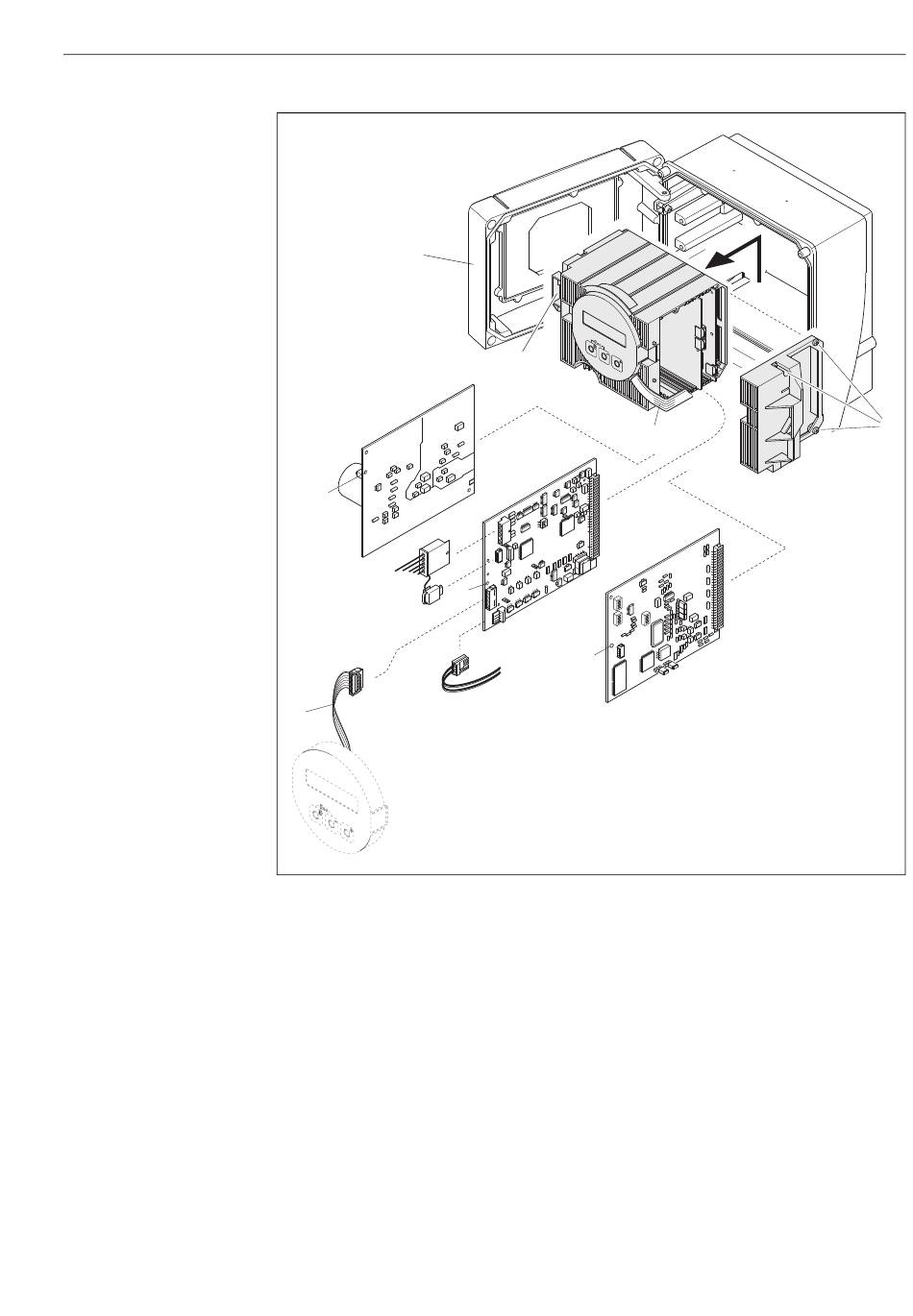

Abb. 71: Wandaufbaugehäuse: Ein- und Ausbau der Elektronikplatine
1 Gehäusedeckel
2 Elektronikmodul
3 Flachbandkabel (Anzeigemodul)
4 Schrauben Elektronikraumabdeckung
5 Hilfsöffnung für den Ein-/Ausbau von Platinen
6 Netzteilplatine
7 Messverstärkerplatine
7.1 Elektrodenkabel (Sensor)
7.2 Spulenstromkabel (Sensor)
7.3 HistoROM S-DAT (Sensor-Datenspeicher)
8 I/O-Platine PROFIBUS DP oder PROFIBUS PA
2
7
5
5
Störungsbehebung
3
8
4
A0005409
117
