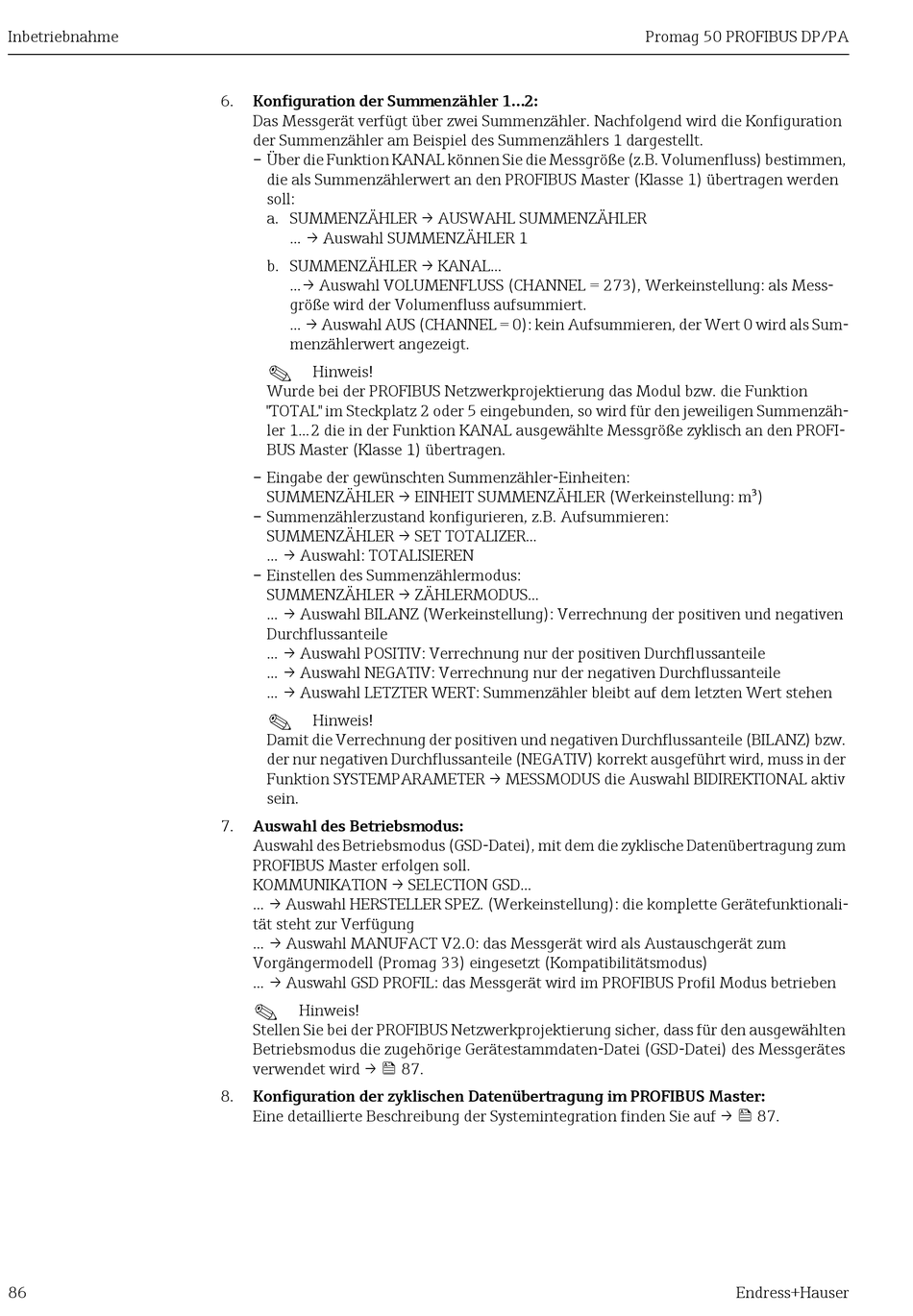

Inbetriebnahme
86
6. Konfiguration der Summenzähler 1...2:
Das Messgerät verfügt über zwei Summenzähler. Nachfolgend wird die Konfiguration
der Summenzähler am Beispiel des Summenzählers 1 dargestellt.
– Über die Funktion KANAL können Sie die Messgröße (z.B. Volumenfluss) bestimmen,
die als Summenzählerwert an den PROFIBUS Master (Klasse 1) übertragen werden
soll:
a. SUMMENZÄHLER → AUSWAHL SUMMENZÄHLER
... → Auswahl SUMMENZÄHLER 1
b. SUMMENZÄHLER → KANAL...
...→ Auswahl VOLUMENFLUSS (CHANNEL = 273), Werkeinstellung: als Mess-
größe wird der Volumenfluss aufsummiert.
... → Auswahl AUS (CHANNEL = 0): kein Aufsummieren, der Wert 0 wird als Sum-
menzählerwert angezeigt.
!
Hinweis!
Wurde bei der PROFIBUS Netzwerkprojektierung das Modul bzw. die Funktion
"TOTAL" im Steckplatz 2 oder 5 eingebunden, so wird für den jeweiligen Summenzäh-
ler 1...2 die in der Funktion KANAL ausgewählte Messgröße zyklisch an den PROFI-
BUS Master (Klasse 1) übertragen.
– Eingabe der gewünschten Summenzähler-Einheiten:
SUMMENZÄHLER → EINHEIT SUMMENZÄHLER (Werkeinstellung: m³)
– Summenzählerzustand konfigurieren, z.B. Aufsummieren:
SUMMENZÄHLER → SET TOTALIZER...
... → Auswahl: TOTALISIEREN
– Einstellen des Summenzählermodus:
SUMMENZÄHLER → ZÄHLERMODUS...
... → Auswahl BILANZ (Werkeinstellung): Verrechnung der positiven und negativen
Durchflussanteile
... → Auswahl POSITIV: Verrechnung nur der positiven Durchflussanteile
... → Auswahl NEGATIV: Verrechnung nur der negativen Durchflussanteile
... → Auswahl LETZTER WERT: Summenzähler bleibt auf dem letzten Wert stehen
!
Hinweis!
Damit die Verrechnung der positiven und negativen Durchflussanteile (BILANZ) bzw.
der nur negativen Durchflussanteile (NEGATIV) korrekt ausgeführt wird, muss in der
Funktion SYSTEMPARAMETER → MESSMODUS die Auswahl BIDIREKTIONAL aktiv
sein.
7. Auswahl des Betriebsmodus:
Auswahl des Betriebsmodus (GSD-Datei), mit dem die zyklische Datenübertragung zum
PROFIBUS Master erfolgen soll.
KOMMUNIKATION → SELECTION GSD...
... → Auswahl HERSTELLER SPEZ. (Werkeinstellung): die komplette Gerätefunktionali-
tät steht zur Verfügung
... → Auswahl MANUFACT V2.0: das Messgerät wird als Austauschgerät zum
Vorgängermodell (Promag 33) eingesetzt (Kompatibilitätsmodus)
... → Auswahl GSD PROFIL: das Messgerät wird im PROFIBUS Profil Modus betrieben
!
Hinweis!
Stellen Sie bei der PROFIBUS Netzwerkprojektierung sicher, dass für den ausgewählten
Betriebsmodus die zugehörige Gerätestammdaten-Datei (GSD-Datei) des Messgerätes
verwendet wird →  87.
8. Konfiguration der zyklischen Datenübertragung im PROFIBUS Master:
Eine detaillierte Beschreibung der Systemintegration finden Sie auf →  87.
