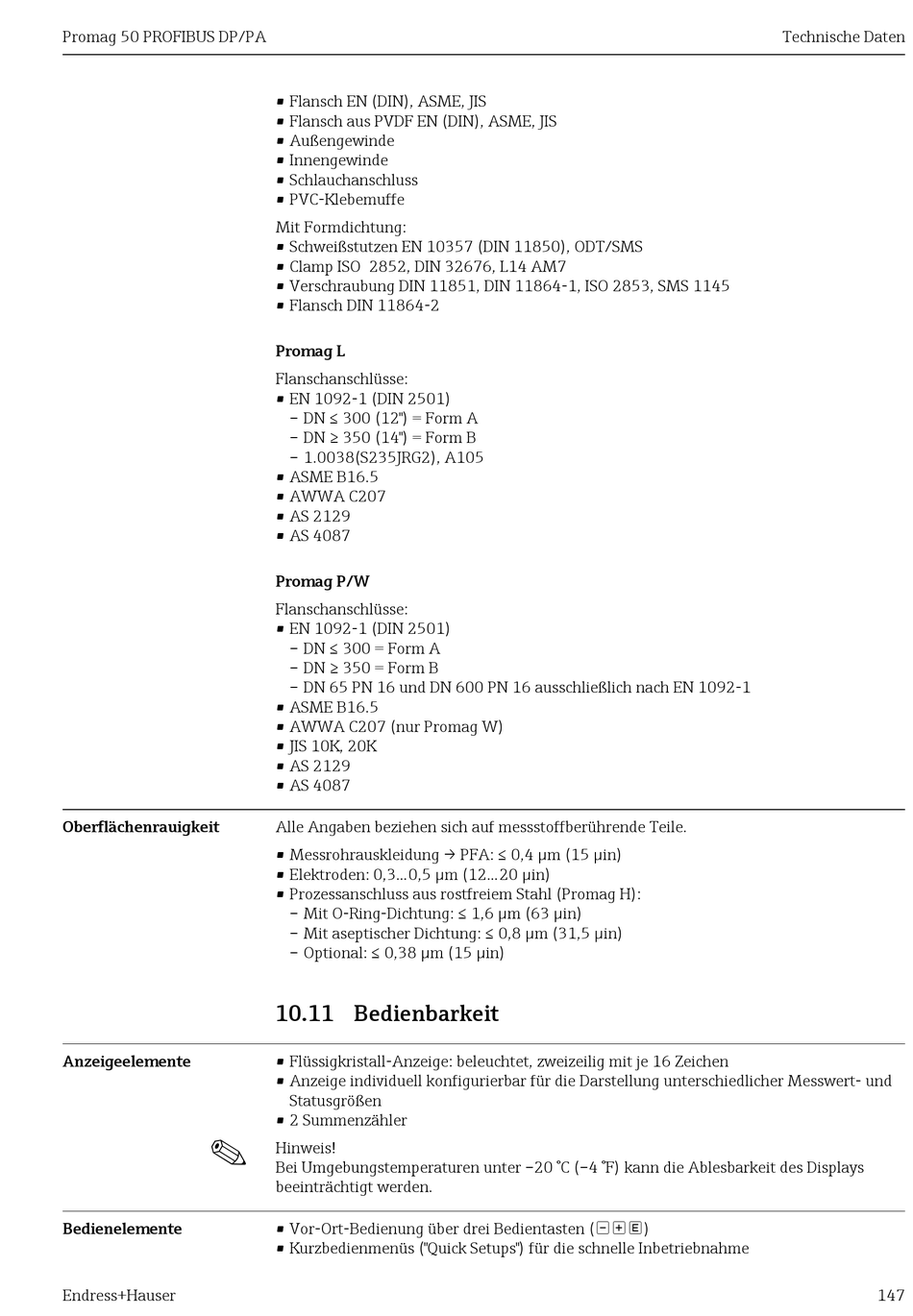

Promag 50 PROFIBUS DP/PA
Oberflächenrauigkeit

Anzeigeelemente

!

Bedienelemente

Endress+Hauser
• Flansch EN (DIN), ASME, JIS
• Flansch aus PVDF EN (DIN), ASME, JIS
• Außengewinde
• Innengewinde
• Schlauchanschluss
• PVC-Klebemuffe
Mit Formdichtung:
• Schweißstutzen EN 10357 (DIN 11850), ODT/SMS
• Clamp ISO 2852, DIN 32676, L14 AM7
• Verschraubung DIN 11851, DIN 11864-1, ISO 2853, SMS 1145
• Flansch DIN 11864-2
Promag L
Flanschanschlüsse:
• EN 1092-1 (DIN 2501)
– DN ≤ 300 (12") = Form A
– DN ≥ 350 (14") = Form B
– 1.0038(S235JRG2), A105
• ASME B16.5
• AWWA C207
• AS 2129
• AS 4087
Promag P/W
Flanschanschlüsse:
• EN 1092-1 (DIN 2501)
– DN ≤ 300 = Form A
– DN ≥ 350 = Form B
– DN 65 PN 16 und DN 600 PN 16 ausschließlich nach EN 1092-1
• ASME B16.5
• AWWA C207 (nur Promag W)
• JIS 10K, 20K
• AS 2129
• AS 4087
Alle Angaben beziehen sich auf messstoffberührende Teile.
• Messrohrauskleidung → PFA: ≤ 0,4 μm (15 μin)
• Elektroden: 0,3...0,5 μm (12...20 μin)
• Prozessanschluss aus rostfreiem Stahl (Promag H):
– Mit O-Ring-Dichtung: ≤ 1,6 μm (63 μin)
– Mit aseptischer Dichtung: ≤ 0,8 μm (31,5 μin)
– Optional: ≤ 0,38 μm (15 μin)

10.11 Bedienbarkeit

• Flüssigkristall-Anzeige: beleuchtet, zweizeilig mit je 16 Zeichen
• Anzeige individuell konfigurierbar für die Darstellung unterschiedlicher Messwert- und
Statusgrößen
• 2 Summenzähler
Hinweis!
Bei Umgebungstemperaturen unter –20 °C (–4 °F) kann die Ablesbarkeit des Displays
beeinträchtigt werden.
• Vor-Ort-Bedienung über drei Bedientasten ()
• Kurzbedienmenüs ("Quick Setups") für die schnelle Inbetriebnahme
Technische Daten
147
