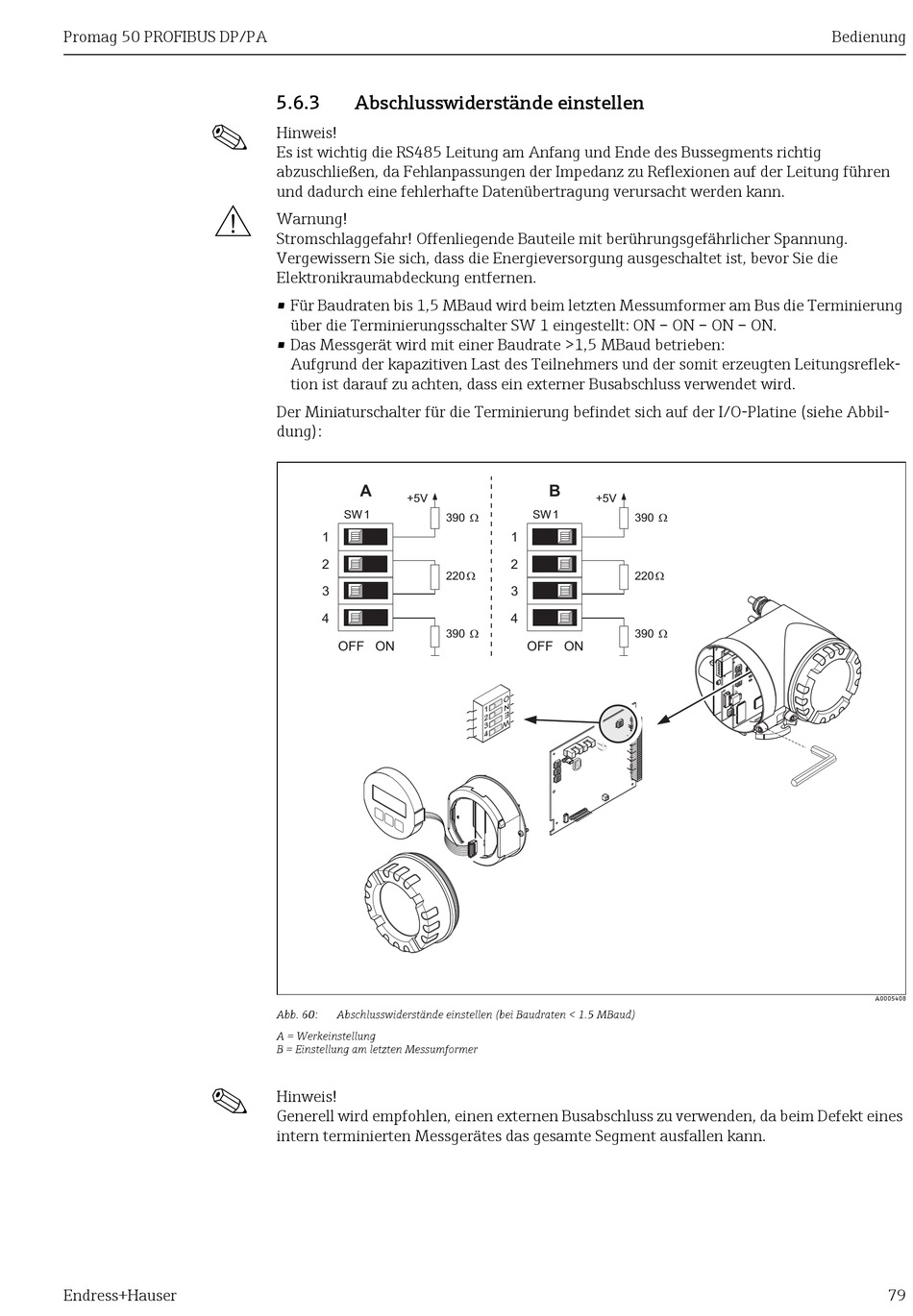

5.6.3 Abschlusswiderstände einstellen
Hinweis!
Es ist wichtig die RS485 Leitung am Anfang und Ende des Bussegments richtig
abzuschließen, da Fehlanpassungen der Impedanz zu Reflexionen auf der Leitung führen
und dadurch eine fehlerhafte Datenübertragung verursacht werden kann.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung.
Vergewissern Sie sich, dass die Energieversorgung ausgeschaltet ist, bevor Sie die
Elektronikraumabdeckung entfernen.
• Für Baudraten bis 1,5 MBaud wird beim letzten Messumformer am Bus die Terminierung
über die Terminierungsschalter SW 1 eingestellt: ON – ON – ON – ON.
• Das Messgerät wird mit einer Baudrate >1,5 MBaud betrieben:
Aufgrund der kapazitiven Last des Teilnehmers und der somit erzeugten Leitungsreflek-
tion ist darauf zu achten, dass ein externer Busabschluss verwendet wird.
Der Miniaturschalter für die Terminierung befindet sich auf der I/O-Platine (siehe Abbil-
dung):
A
+5V
SW 1 390 W
1
2
220 W
3
4
390 W
OFF ON
Abb. 60: Abschlusswiderstände einstellen (bei Baudraten < 1.5 MBaud)
A = Werkeinstellung
B = Einstellung am letzten Messumformer
Hinweis!
Generell wird empfohlen, einen externen Busabschluss zu verwenden, da beim Defekt eines
intern terminierten Messgerätes das gesamte Segment ausfallen kann.
B
+5V
SW 1 390 W
1
2
220 W
3
4
390 W
OFF ON
1
2
1 1
3 2 2
3 3
4 4
4
1
2
3
4
1
2
3
4
1
2
3
4
Bedienung
1
2
3
4
1
2
3
4
1
2
3
4
A0005408
