Promag 50 PROFIBUS DP/PA
Reihenfolge
Steckplatz Modul
(Slot)
1
2 TOTAL
3 EMPTY_MODULE
4 CONTROL_BLOCK
5 EMPTY_MODULE
Endress+Hauser
Beispiel 2
In diesem Beispiel werden nicht benötigte Module durch das Modul EMPTY_MODULE

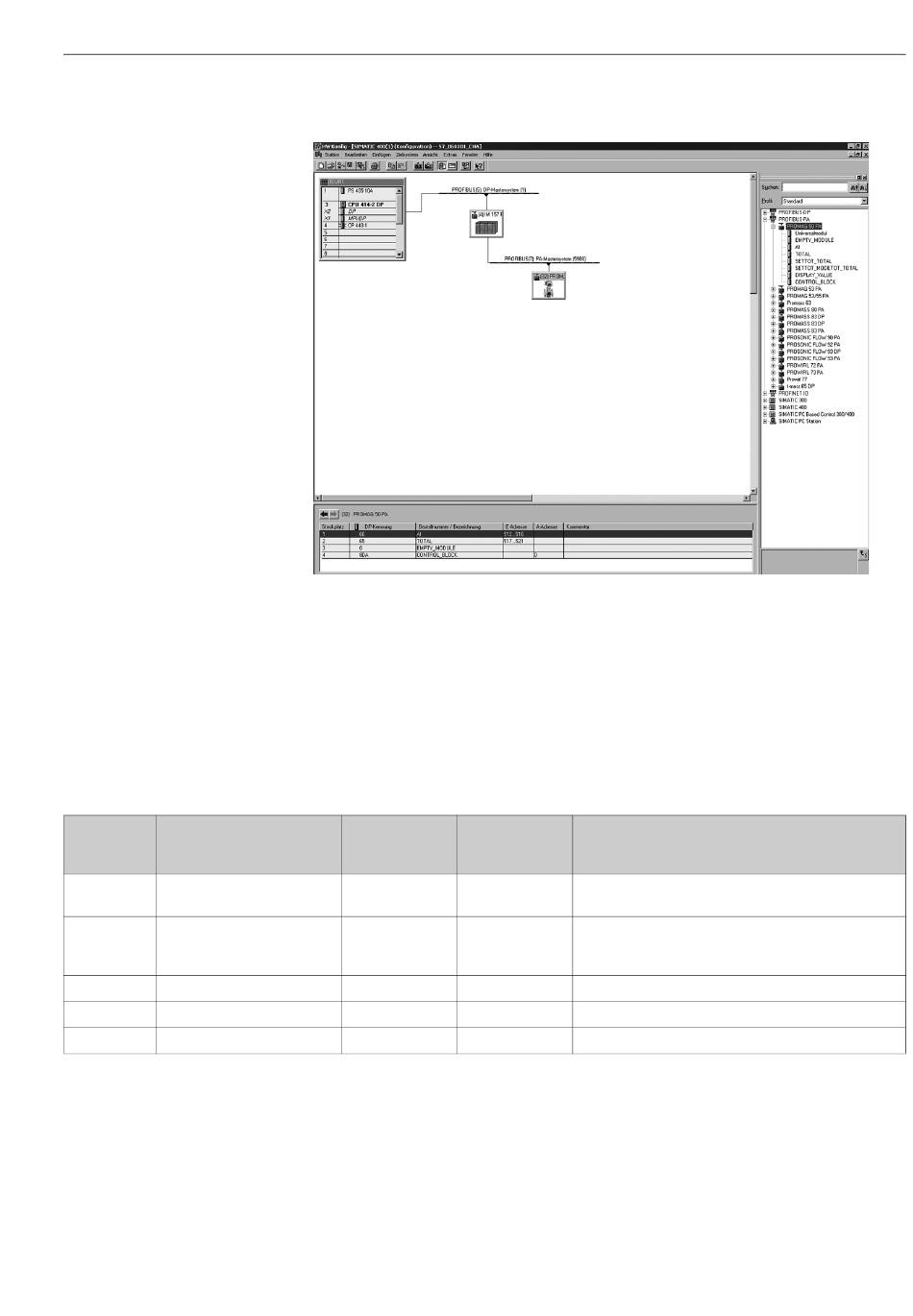

Abb. 66:
ersetzt. Verwendet wird die Promag 50 GSD-Datei (komplette Gerätefunktionalität).
Mit dieser Konfiguration wird der Analog Input Funktionsblock 1 (Steckplatz 1), der
Summenzählerwert TOTAL (Steckplatz 2) und die zyklische Steuerung von Gerätefunktio-
nen CONTROL_BLOCK (Steckplatz 4) aktiviert. Über den Analog Input Funktionsblock 1
wird der Volumenfluss (Werkeinstellung) zyklisch vom Messgerät ausgelesen. Der Sum-
menzähler ist „ohne Konfiguration" projektiert. D.h. er liefert in diesem Beispiel über das
Modul TOTAL nur den Summenzählerwert für den Volumenfluss und kann nicht vom PRO-
FIBUS Master (Klasse 1) gesteuert werden.
Byte-Länge
Eingangsdaten
AI 5
5
–
–
–
Byte-Länge
Beschreibung
Ausgangsdaten
Analog Input Funktionsblock 1
–
Ausgangsgröße → Volumenfluss (Werkeinstellung)
Summenzähler Funktionsblock 1
– TOTAL → Ausgangsgröße = Volumenfluss (Werk-
einstellung)
– Leerplatz
1 Steuerung Gerätefunktionen
– Leerplatz
Inbetriebnahme
a0005601
97
