Promag 50 PROFIBUS DP/PA
!
Endress+Hauser
Feldbus-Gerätestecker
Hinweis!
Der Gerätestecker kann nur für die PROFIBUS PA - Geräte eingesetzt werden.
Die Anschlusstechnik beim PROFIBUS PA ermöglicht es, Messgeräte über einheitliche
mechanische Anschlüsse wie T-Abzweiger, Verteilerbausteine etc. an den Feldbus anzu-
schließen.
Diese Anschlusstechnik mit vorkonfektionierten Verteilerbausteinen und Steckverbindern
besitzt gegenüber der konventionellen Verdrahtung erhebliche Vorteile:
• Feldgeräte können während des normalen Messbetriebes jederzeit entfernt, ausgetauscht
oder neu hinzugefügt werden. Die Datenübertragung wird nicht unterbrochen.
• Installation und Wartung sind wesentlich einfacher.
• Vorhandene Kabelinfrastrukturen sind sofort nutz- und erweiterbar, z.B. beim Aufbau
neuer Sternverteilungen mit Hilfe von 4- oder 8-kanaligen Verteilerbausteinen.
Optional ist das Messgerät deshalb mit einem bereits montierten Feldbus-Gerätestecker ab
Werk lieferbar. Feldbus-Gerätestecker für die nachträgliche Montage können bei End-
ress+Hauser als Ersatzteil bestellt werden →  102.
A
Esc Esc
- + E
E
D
C
F
3
4
1 2
7

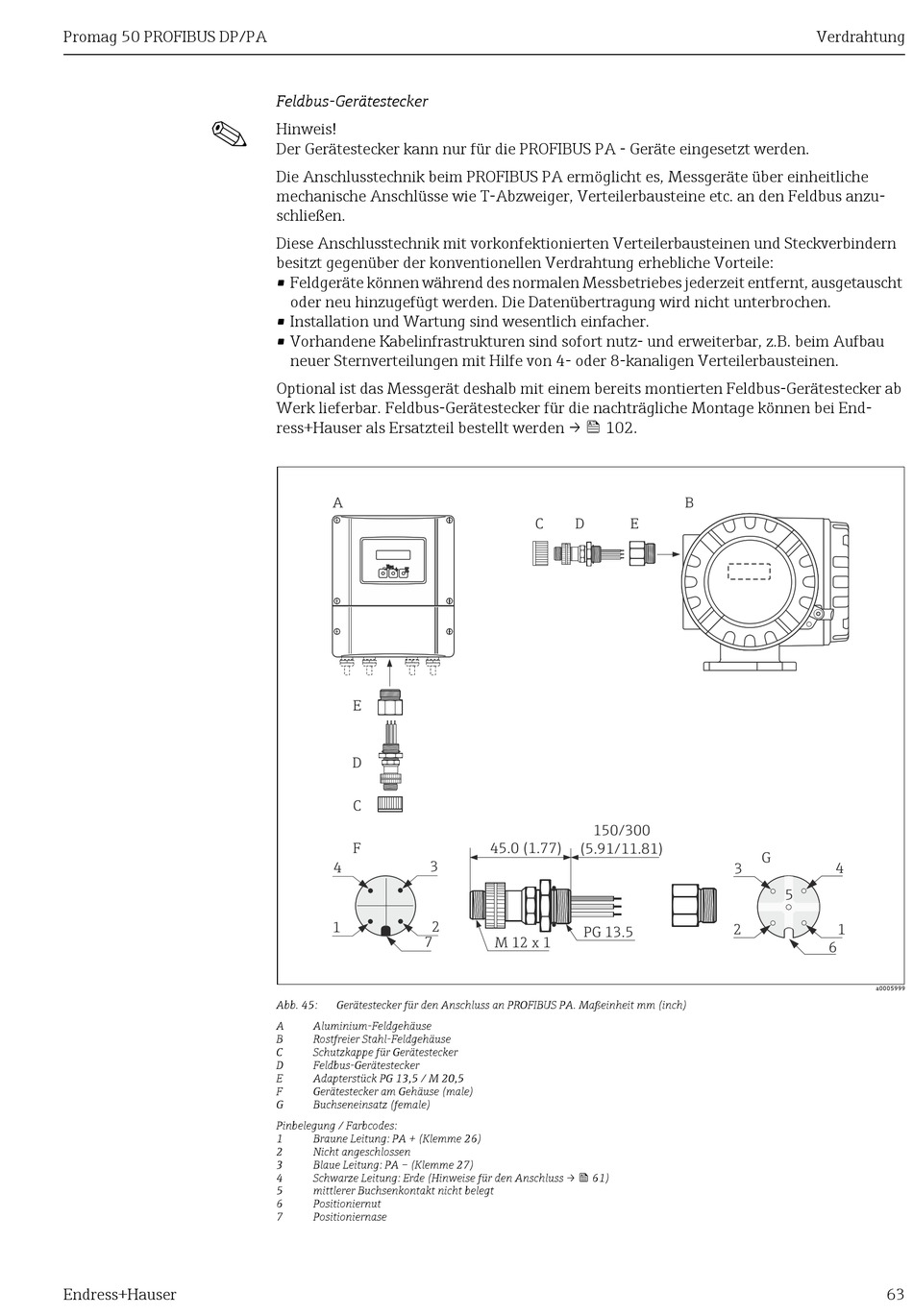

Abb. 45: Gerätestecker für den Anschluss an PROFIBUS PA. Maßeinheit mm (inch)
A Aluminium-Feldgehäuse
B Rostfreier Stahl-Feldgehäuse
C Schutzkappe für Gerätestecker
D Feldbus-Gerätestecker
E Adapterstück PG 13,5 / M 20,5
F Gerätestecker am Gehäuse (male)
G Buchseneinsatz (female)
Pinbelegung / Farbcodes:
1 Braune Leitung: PA + (Klemme 26)
2 Nicht angeschlossen
3 Blaue Leitung: PA – (Klemme 27)
4 Schwarze Leitung: Erde (Hinweise für den Anschluss →  61)
5 mittlerer Buchsenkontakt nicht belegt
6 Positioniernut
7 Positioniernase
C D E
150/300
45.0 (1.77) (5.91/11.81)
PG 13.5
M 12 x 1
Verdrahtung
B
G
3 4
5
2 1
6
a0005999
