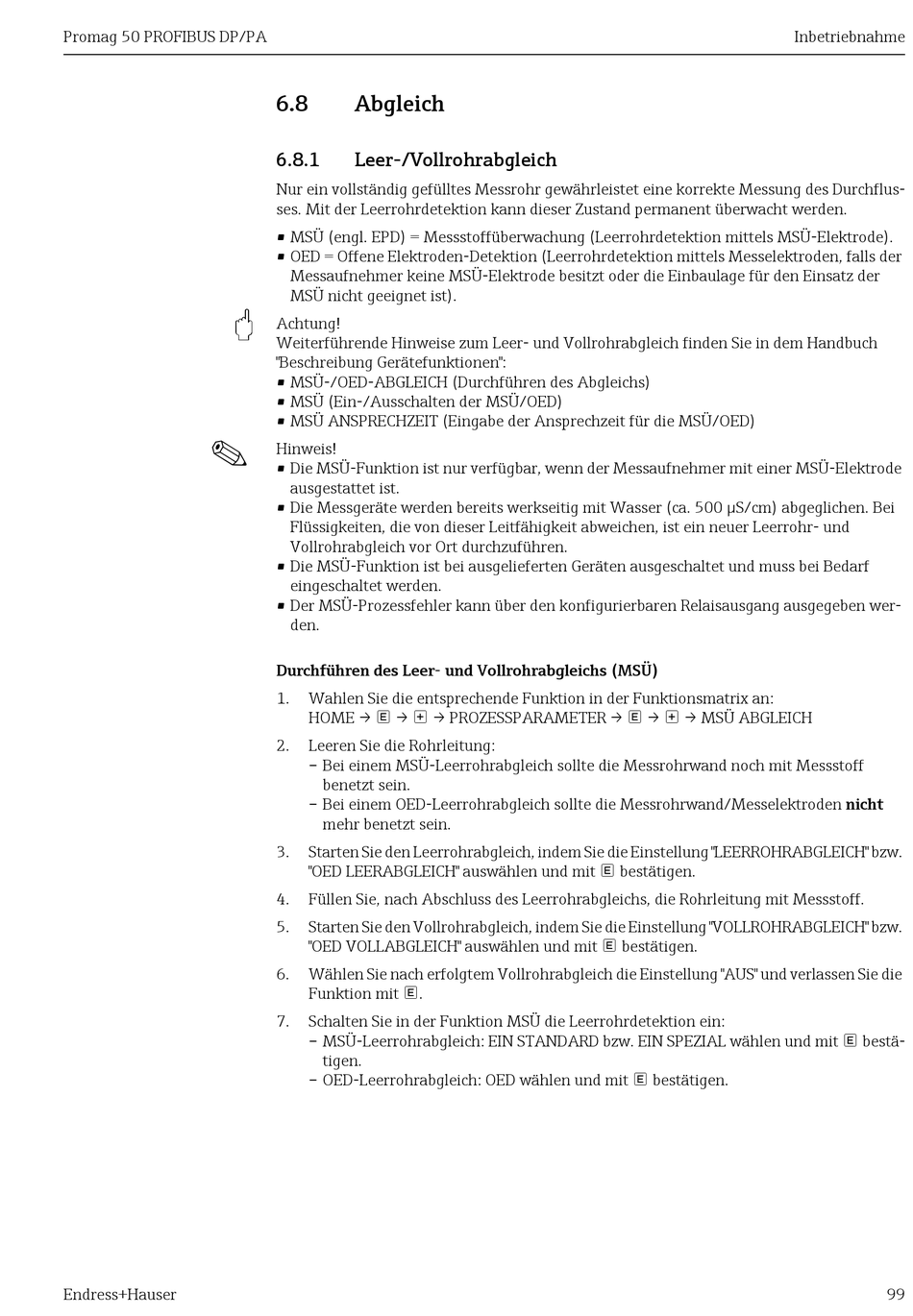

Promag 50 PROFIBUS DP/PA
"
!
Endress+Hauser
6.8

Abgleich

6.8.1
Leer-/Vollrohrabgleich
Nur ein vollständig gefülltes Messrohr gewährleistet eine korrekte Messung des Durchflus-
ses. Mit der Leerrohrdetektion kann dieser Zustand permanent überwacht werden.
• MSÜ (engl. EPD) = Messstoffüberwachung (Leerrohrdetektion mittels MSÜ-Elektrode).
• OED = Offene Elektroden-Detektion (Leerrohrdetektion mittels Messelektroden, falls der
Messaufnehmer keine MSÜ-Elektrode besitzt oder die Einbaulage für den Einsatz der
MSÜ nicht geeignet ist).
Achtung!
Weiterführende Hinweise zum Leer- und Vollrohrabgleich finden Sie in dem Handbuch
"Beschreibung Gerätefunktionen":
• MSÜ-/OED-ABGLEICH (Durchführen des Abgleichs)
• MSÜ (Ein-/Ausschalten der MSÜ/OED)
• MSÜ ANSPRECHZEIT (Eingabe der Ansprechzeit für die MSÜ/OED)
Hinweis!
• Die MSÜ-Funktion ist nur verfügbar, wenn der Messaufnehmer mit einer MSÜ-Elektrode
ausgestattet ist.
• Die Messgeräte werden bereits werkseitig mit Wasser (ca. 500 μS/cm) abgeglichen. Bei
Flüssigkeiten, die von dieser Leitfähigkeit abweichen, ist ein neuer Leerrohr- und
Vollrohrabgleich vor Ort durchzuführen.
• Die MSÜ-Funktion ist bei ausgelieferten Geräten ausgeschaltet und muss bei Bedarf
eingeschaltet werden.
• Der MSÜ-Prozessfehler kann über den konfigurierbaren Relaisausgang ausgegeben wer-
den.
Durchführen des Leer- und Vollrohrabgleichs (MSÜ)
1.
Wahlen Sie die entsprechende Funktion in der Funktionsmatrix an:
HOME →  →  → PROZESSPARAMETER →  →  → MSÜ ABGLEICH
2.
Leeren Sie die Rohrleitung:
– Bei einem MSÜ-Leerrohrabgleich sollte die Messrohrwand noch mit Messstoff
benetzt sein.
– Bei einem OED-Leerrohrabgleich sollte die Messrohrwand/Messelektroden nicht
mehr benetzt sein.
3.
Starten Sie den Leerrohrabgleich, indem Sie die Einstellung "LEERROHRABGLEICH" bzw.
"OED LEERABGLEICH" auswählen und mit  bestätigen.
4.
Füllen Sie, nach Abschluss des Leerrohrabgleichs, die Rohrleitung mit Messstoff.
5.
Starten Sie den Vollrohrabgleich, indem Sie die Einstellung "VOLLROHRABGLEICH" bzw.
"OED VOLLABGLEICH" auswählen und mit  bestätigen.
6.
Wählen Sie nach erfolgtem Vollrohrabgleich die Einstellung "AUS" und verlassen Sie die
Funktion mit .
7.
Schalten Sie in der Funktion MSÜ die Leerrohrdetektion ein:
– MSÜ-Leerrohrabgleich: EIN STANDARD bzw. EIN SPEZIAL wählen und mit  bestä-
tigen.
– OED-Leerrohrabgleich: OED wählen und mit  bestätigen.
Inbetriebnahme
99
