Identifizierung
8
2.1.3 Typenschild Anschlüsse
See operating manual
Betriebsanleitung beachten
Observer manuel d'instruction
12345678912
Ser.No.:
1
Supply /
4
Versorgung /
Tension d'alimentation
PROFIBUS DP Profile 3.0 (
5
Ex-works / ab-Werk / réglages usine
6
Device SW:
7 Communication:
8 Drivers:
9 Date: DD MMM YYYY

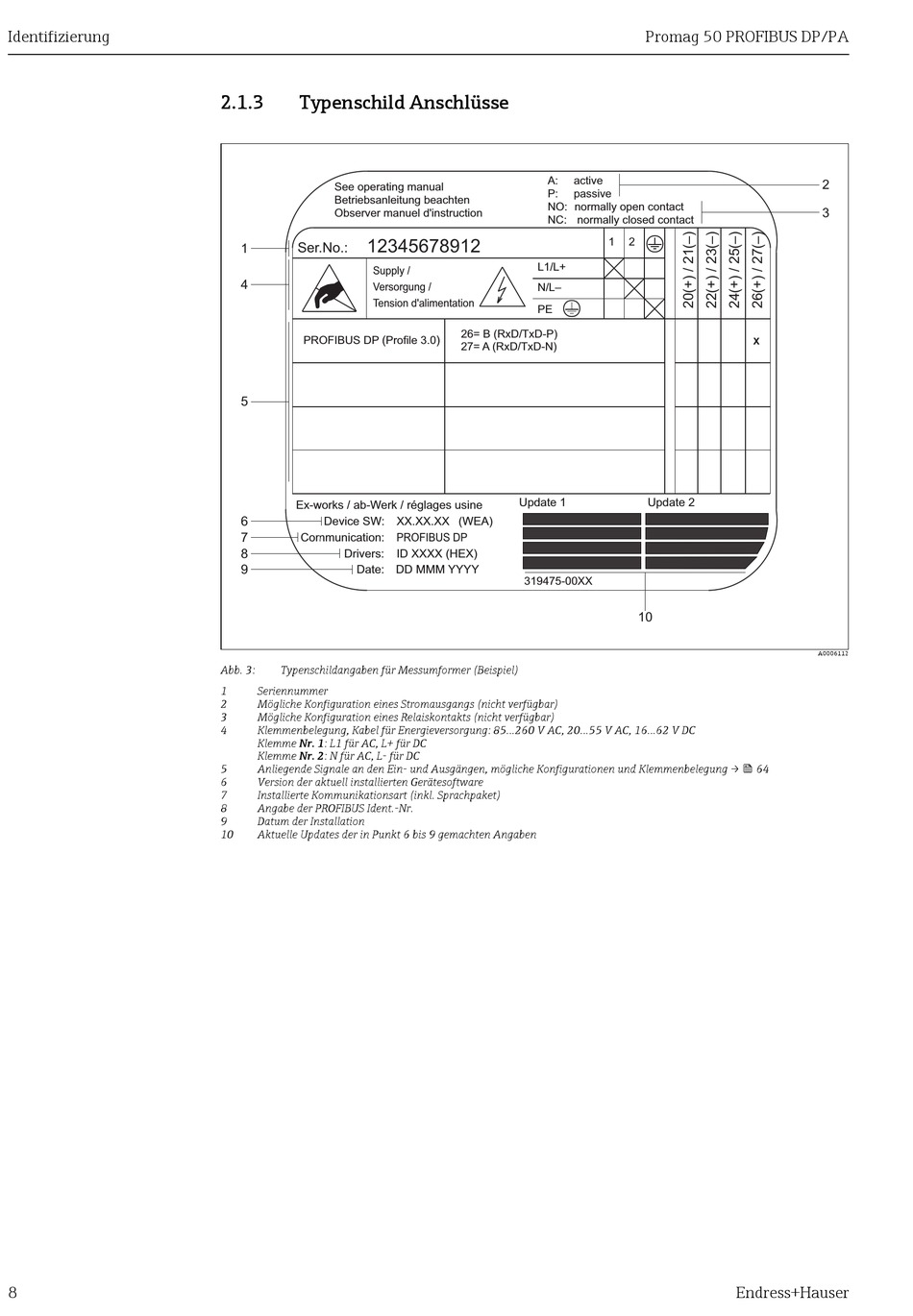

Abb. 3: Typenschildangaben für Messumformer (Beispiel)
1 Seriennummer
2 Mögliche Konfiguration eines Stromausgangs (nicht verfügbar)
3 Mögliche Konfiguration eines Relaiskontakts (nicht verfügbar)
4 Klemmenbelegung, Kabel für Energieversorgung: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
5 Anliegende Signale an den Ein- und Ausgängen, mögliche Konfigurationen und Klemmenbelegung →  64
6 Version der aktuell installierten Gerätesoftware
7 Installierte Kommunikationsart (inkl. Sprachpaket)
8 Angabe der PROFIBUS Ident.-Nr.
9 Datum der Installation
10 Aktuelle Updates der in Punkt 6 bis 9 gemachten Angaben
A:
P:
NO:
NC:
L1/L+
N/L–
PE
26= B (RxD/TxD-P)
)
27= A (RxD/TxD-N)
Update 1
XX.XX.XX (WEA)
PROFIBUS DP
ID XXXX (HEX)
319475-00XX
Promag 50 PROFIBUS DP/PA
active
passive
normally open contact
normally closed contact
1 2
Update 2
10
Endress+Hauser
2
3
X
A0006112
