Inbetriebnahme
84

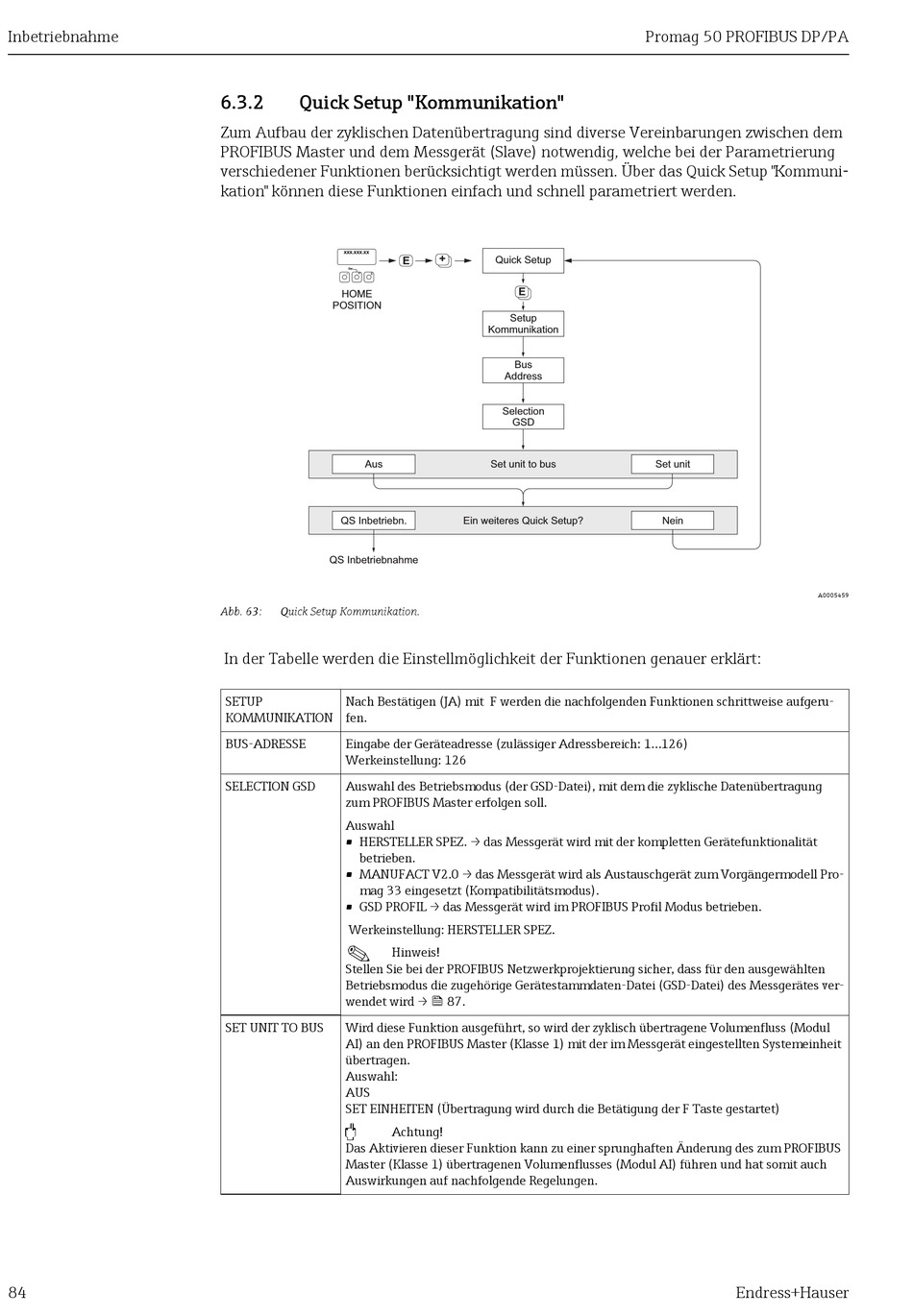

6.3.2 Quick Setup "Kommunikation"
Zum Aufbau der zyklischen Datenübertragung sind diverse Vereinbarungen zwischen dem
PROFIBUS Master und dem Messgerät (Slave) notwendig, welche bei der Parametrierung
verschiedener Funktionen berücksichtigt werden müssen. Über das Quick Setup "Kommuni-
kation" können diese Funktionen einfach und schnell parametriert werden.
XXX.XXX.XX
Esc
- +
E
HOME
POSITION
Aus
QS Inbetriebn.
QS Inbetriebnahme
Abb. 63: Quick Setup Kommunikation.
In der Tabelle werden die Einstellmöglichkeit der Funktionen genauer erklärt:
SETUP Nach Bestätigen (JA) mit F werden die nachfolgenden Funktionen schrittweise aufgeru-
KOMMUNIKATION fen.
BUS-ADRESSE Eingabe der Geräteadresse (zulässiger Adressbereich: 1...126)
Werkeinstellung: 126
SELECTION GSD Auswahl des Betriebsmodus (der GSD-Datei), mit dem die zyklische Datenübertragung
zum PROFIBUS Master erfolgen soll.
Auswahl
• HERSTELLER SPEZ. → das Messgerät wird mit der kompletten Gerätefunktionalität
betrieben.
• MANUFACT V2.0 → das Messgerät wird als Austauschgerät zum Vorgängermodell Pro-
mag 33 eingesetzt (Kompatibilitätsmodus).
• GSD PROFIL → das Messgerät wird im PROFIBUS Profil Modus betrieben.
Werkeinstellung: HERSTELLER SPEZ.
!
Hinweis!
Stellen Sie bei der PROFIBUS Netzwerkprojektierung sicher, dass für den ausgewählten
Betriebsmodus die zugehörige Gerätestammdaten-Datei (GSD-Datei) des Messgerätes ver-
wendet wird →  87.
SET UNIT TO BUS Wird diese Funktion ausgeführt, so wird der zyklisch übertragene Volumenfluss (Modul
AI) an den PROFIBUS Master (Klasse 1) mit der im Messgerät eingestellten Systemeinheit
übertragen.
Auswahl:
AUS
SET EINHEITEN (Übertragung wird durch die Betätigung der F Taste gestartet)
"
Achtung!
Das Aktivieren dieser Funktion kann zu einer sprunghaften Änderung des zum PROFIBUS
Master (Klasse 1) übertragenen Volumenflusses (Modul AI) führen und hat somit auch
Auswirkungen auf nachfolgende Regelungen.
+ +
E
Quick Setup
+ E
Setup
Kommunikation
Bus
Address
Selection
GSD
Set unit to bus
Ein weiteres Quick Setup?
Promag 50 PROFIBUS DP/PA
Set unit
Nein
