3.3.9
Montage Wandaufbaugehäuse
Das Wandaufbaugehäuse kann auf folgende Arten montiert werden:
• Direkte Wandmontage
• Schalttafeleinbau (mit separatem Montageset, Zubehör) → 49
• Rohrmontage (mit separatem Montageset, Zubehör) → 49
Achtung!
• Achten Sie beim Einbauort darauf, dass der zulässige Umgebungstemperaturbereich
–20...+60 °C (–4...+140 °F), optional –40...+60 °C (–40...+140 °F) nicht überschritten wird.
Montieren Sie das Gerät an einer schattigen Stelle. Direkte Sonneneinstrahlung ist zu ver-
meiden.
• Das Wandaufbaugehäuse ist so zu montieren, dass die Kabeleinführungen nach unten
gerichtet sind.
Direkte Wandmontage
1.
Bohrlöcher gemäß Abbildung vorbereiten.
2.
Anschlussklemmenraumdeckel (a) abschrauben.
3.
Beide Befestigungsschrauben (b) durch die betreffenden Gehäusebohrungen (c) schie-
ben.
– Befestigungsschrauben (M6): max. Ø 6,5 mm (0,26")
– Schraubenkopf: max. Ø 10,5 mm (0,41")
4.
Messumformergehäuse wie abgebildet auf die Wand montieren.
5.
Anschlussklemmenraumdeckel (a) wieder auf das Gehäuse schrauben.
90 (3.54)

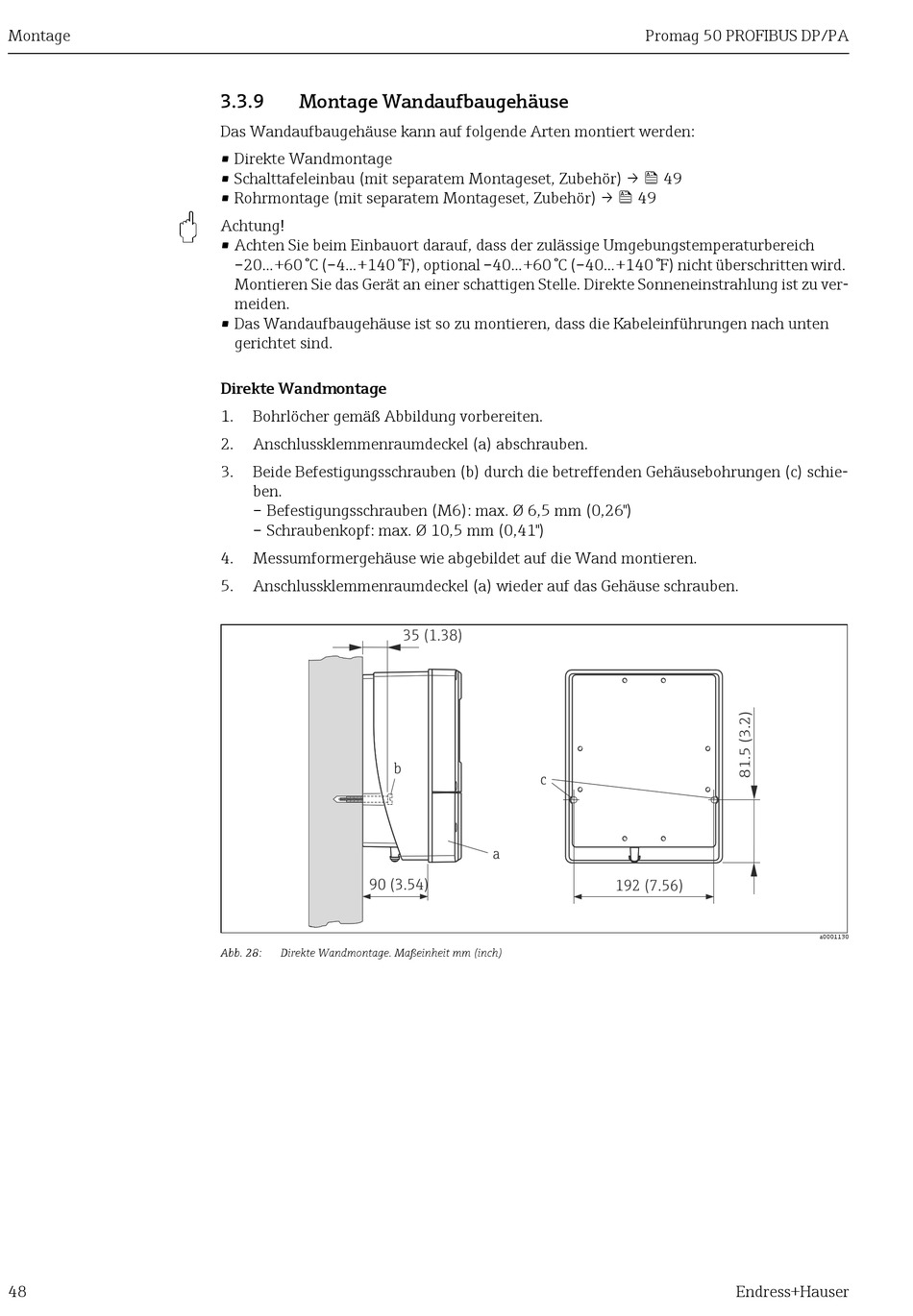

Abb. 28:
Direkte Wandmontage. Maßeinheit mm (inch)
35 (1.38)
b
c
a
