5.6.2 Einstellen der Geräteadresse
Die Adresse muss bei einem PROFIBUS DP/PA Messgerät immer eingestellt werden.
Gültige Geräteadressen liegen im Bereich 1...126. In einem PROFIBUS DP/PA Netz kann
jede Adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Adresse wird das
Messgerät vom Master nicht erkannt. Alle Messgeräte werden ab Werk mit der Adresse 126
und Software-Adressierung ausgeliefert.
Adressierung über Vor-Ort-Bedienung
Die Adressierung erfolgt in der Funktion "BUS-ADRESSE" → siehe Handbuch "Beschreibung
Gerätefunktionen".
Adressierung über Miniaturschalter
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Verge-
wissern Sie sich, dass die Energieversorgung ausgeschaltet ist, bevor Sie die Elektronik-
raumabdeckung entfernen.
1. Zylinderschraube mit Innensechskant (3 mm) der Sicherungskralle lösen.
2. Elektronikraumdeckel vom Messumformergehäuse abschrauben.
3. Entfernen Sie die Vor-Ort-Anzeige (falls vorhanden), indem Sie die Befestigungs-
schrauben des Anzeigemoduls lösen.
4. Mit einem spitzen Gegenstand die Position der Miniaturschalter auf der I/O-Platine
einstellen.
5. Der Zusammenbau erfolgt in der umgekehrten Reihenfolge.

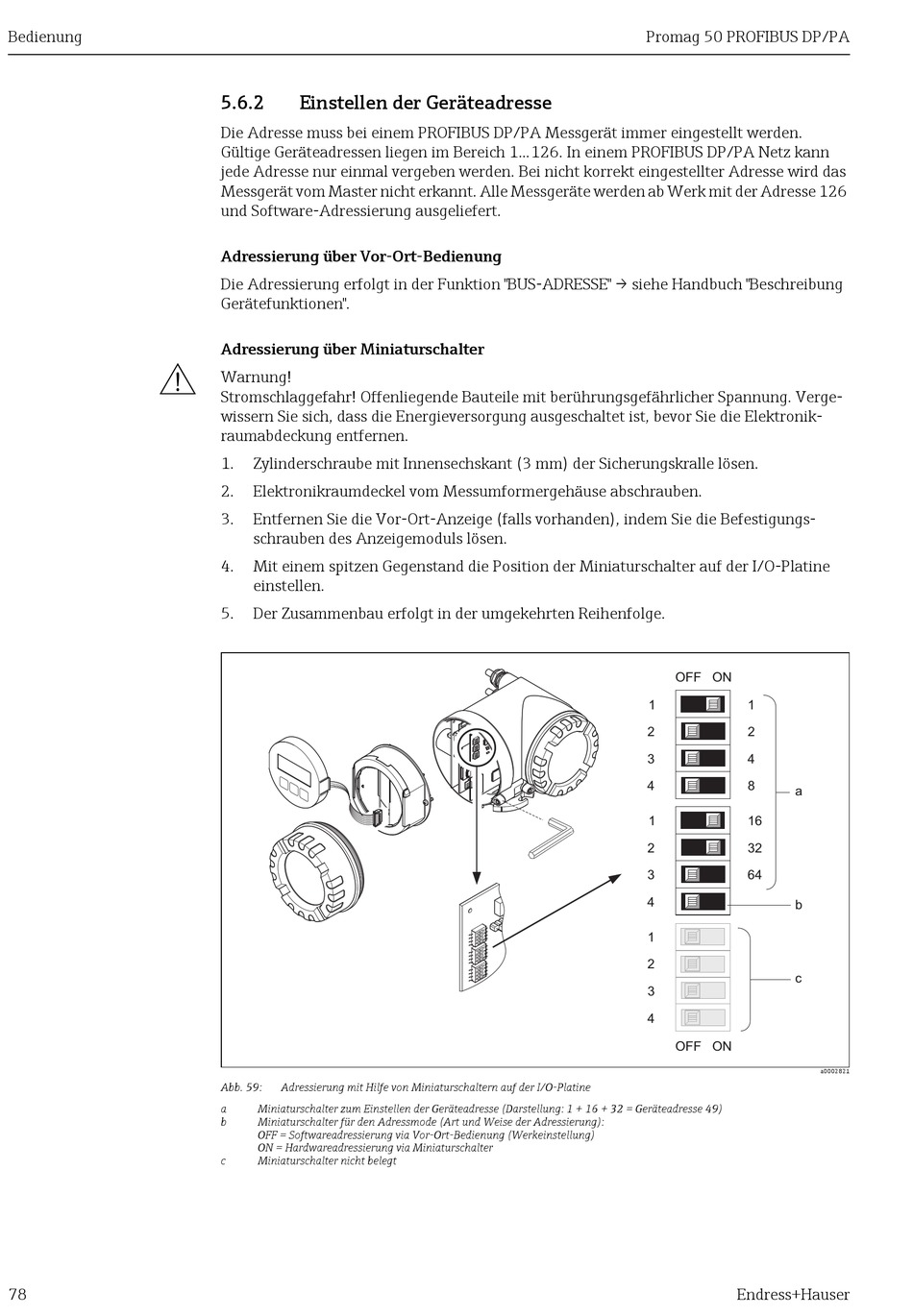

Abb. 59: Adressierung mit Hilfe von Miniaturschaltern auf der I/O-Platine
a Miniaturschalter zum Einstellen der Geräteadresse (Darstellung: 1 + 16 + 32 = Geräteadresse 49)
b Miniaturschalter für den Adressmode (Art und Weise der Adressierung):
OFF = Softwareadressierung via Vor-Ort-Bedienung (Werkeinstellung)
ON = Hardwareadressierung via Miniaturschalter
c Miniaturschalter nicht belegt
Promag 50 PROFIBUS DP/PA
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
OFF ON
1 1
2 2
3 4
4 8
a
1 16
2 32
3 64
4
b
1
2
c
3
4
OFF ON
a0002821
