Verdrahtung
"
!
68
4.5

Schutzart

Die Geräte erfüllen alle Anforderungen gemäß Schutzart IP 67.
Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67 zu
gewährleisten, müssen folgende Punkte zwingend beachtet werden:
• Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt wer-
den. Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu ersetzen.
• Sämtliche Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser
aufweisen →  59.
• Kabeleinführung fest anziehen.
• Kabel vor der Kabeleinführung in einer Schlaufe verlegen ("Wassersack"). Auftretende
Feuchtigkeit kann so nicht zur Einführung gelangen. Bauen Sie das Messgerät zudem
immer so ein, dass die Kabeleinführungen nicht nach oben gerichtet sind.
• Nicht benutzte Kabeleinführungen sind durch einen Blindstopfen zu ersetzen.
• Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.

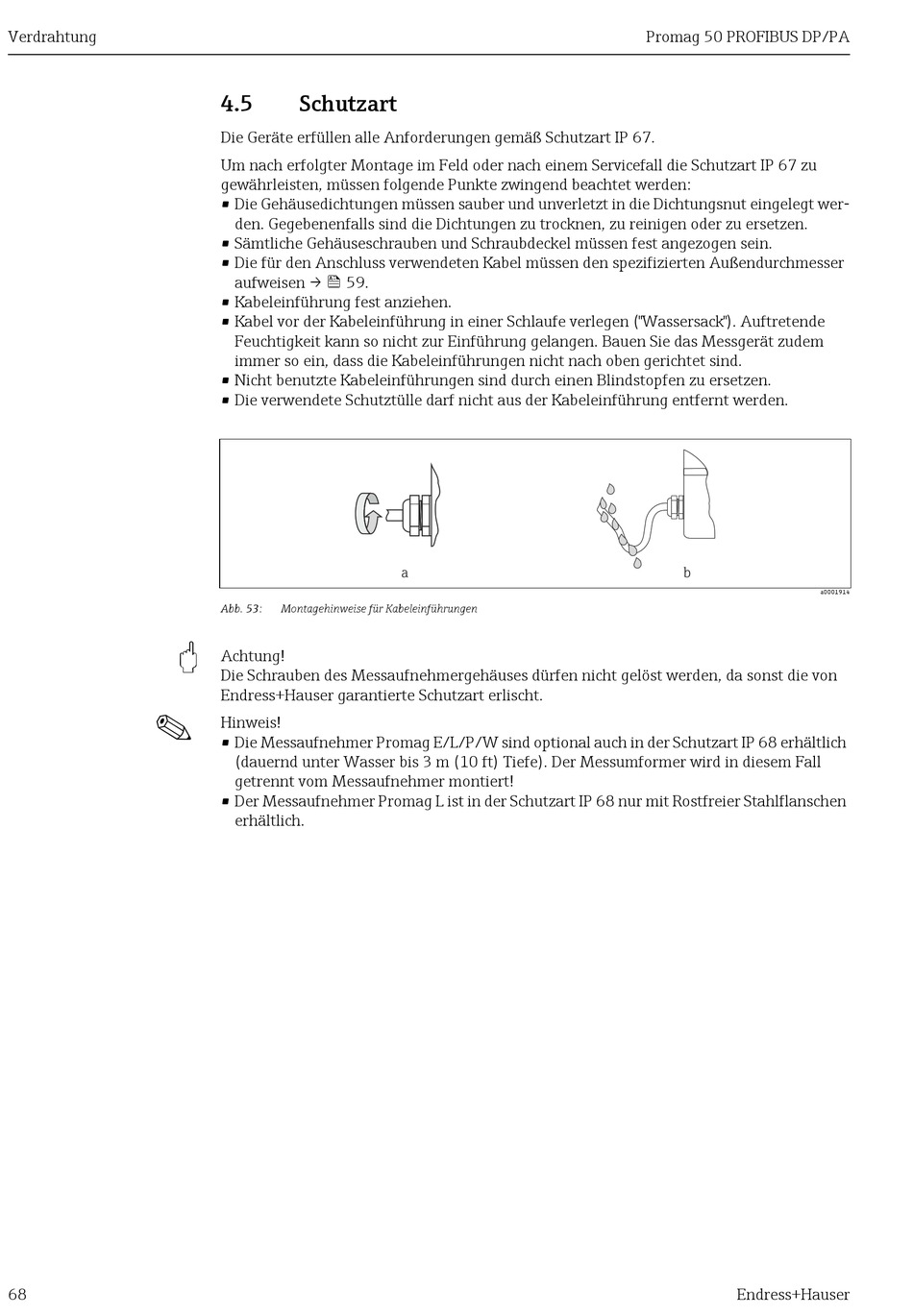

Abb. 53: Montagehinweise für Kabeleinführungen
Achtung!
Die Schrauben des Messaufnehmergehäuses dürfen nicht gelöst werden, da sonst die von
Endress+Hauser garantierte Schutzart erlischt.
Hinweis!
• Die Messaufnehmer Promag E/L/P/W sind optional auch in der Schutzart IP 68 erhältlich
(dauernd unter Wasser bis 3 m (10 ft) Tiefe). Der Messumformer wird in diesem Fall
getrennt vom Messaufnehmer montiert!
• Der Messaufnehmer Promag L ist in der Schutzart IP 68 nur mit Rostfreier Stahlflanschen
erhältlich.
a
Promag 50 PROFIBUS DP/PA
b
Endress+Hauser
a0001914
