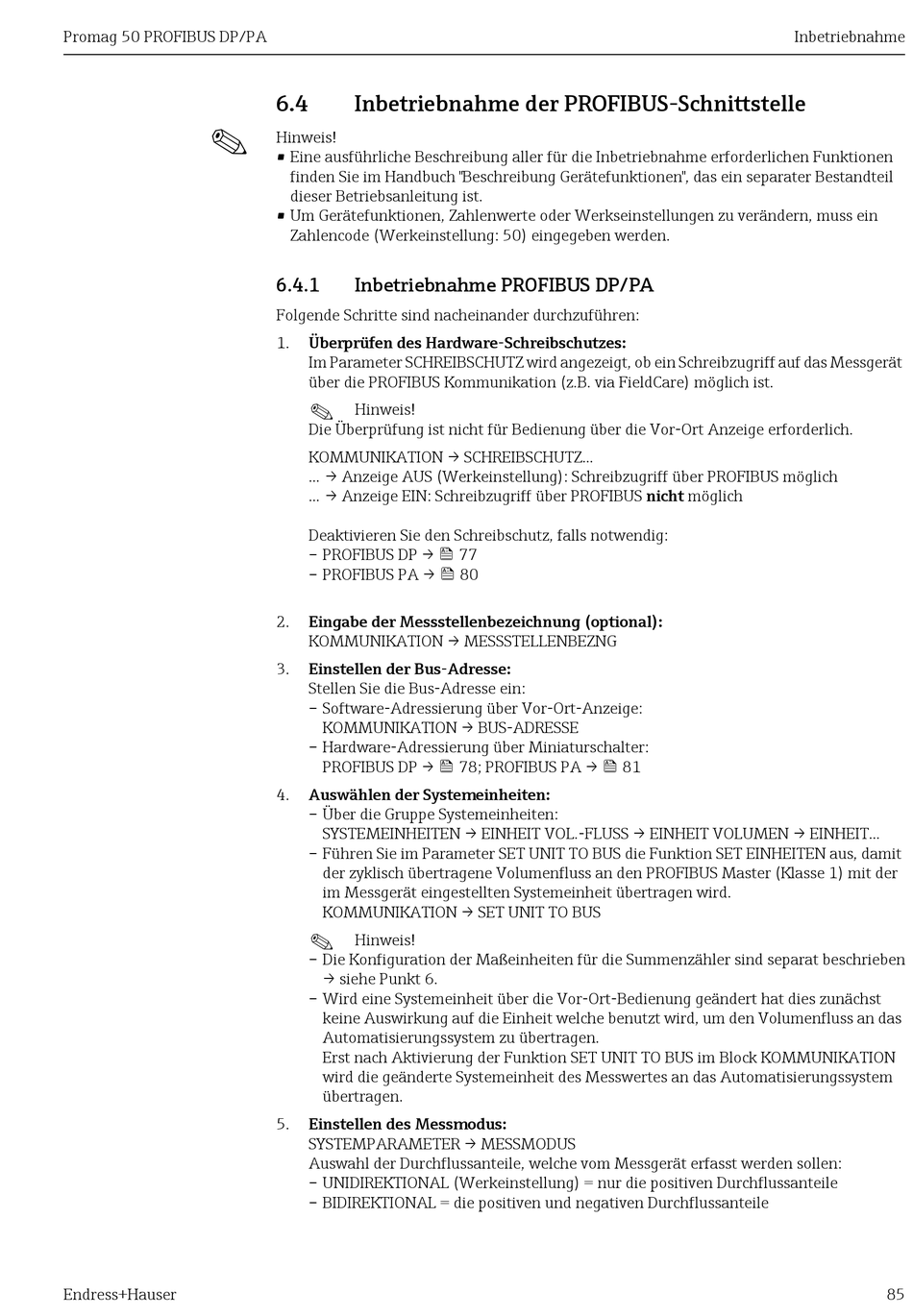

Promag 50 PROFIBUS DP/PA
!
Endress+Hauser
6.4

Inbetriebnahme der PROFIBUS-Schnittstelle

Hinweis!
• Eine ausführliche Beschreibung aller für die Inbetriebnahme erforderlichen Funktionen
finden Sie im Handbuch "Beschreibung Gerätefunktionen", das ein separater Bestandteil
dieser Betriebsanleitung ist.
• Um Gerätefunktionen, Zahlenwerte oder Werkseinstellungen zu verändern, muss ein
Zahlencode (Werkeinstellung: 50) eingegeben werden.
6.4.1 Inbetriebnahme PROFIBUS DP/PA
Folgende Schritte sind nacheinander durchzuführen:
1. Überprüfen des Hardware-Schreibschutzes:
Im Parameter SCHREIBSCHUTZ wird angezeigt, ob ein Schreibzugriff auf das Messgerät
über die PROFIBUS Kommunikation (z.B. via FieldCare) möglich ist.
!
Hinweis!
Die Überprüfung ist nicht für Bedienung über die Vor-Ort Anzeige erforderlich.
KOMMUNIKATION → SCHREIBSCHUTZ...
... → Anzeige AUS (Werkeinstellung): Schreibzugriff über PROFIBUS möglich
... → Anzeige EIN: Schreibzugriff über PROFIBUS nicht möglich
Deaktivieren Sie den Schreibschutz, falls notwendig:
– PROFIBUS DP →  77
– PROFIBUS PA →  80
2. Eingabe der Messstellenbezeichnung (optional):
KOMMUNIKATION → MESSSTELLENBEZNG
3. Einstellen der Bus-Adresse:
Stellen Sie die Bus-Adresse ein:
– Software-Adressierung über Vor-Ort-Anzeige:
KOMMUNIKATION → BUS-ADRESSE
– Hardware-Adressierung über Miniaturschalter:
PROFIBUS DP →  78; PROFIBUS PA →  81
4. Auswählen der Systemeinheiten:
– Über die Gruppe Systemeinheiten:
SYSTEMEINHEITEN → EINHEIT VOL.-FLUSS → EINHEIT VOLUMEN → EINHEIT...
– Führen Sie im Parameter SET UNIT TO BUS die Funktion SET EINHEITEN aus, damit
der zyklisch übertragene Volumenfluss an den PROFIBUS Master (Klasse 1) mit der
im Messgerät eingestellten Systemeinheit übertragen wird.
KOMMUNIKATION → SET UNIT TO BUS
!
Hinweis!
– Die Konfiguration der Maßeinheiten für die Summenzähler sind separat beschrieben
→ siehe Punkt 6.
– Wird eine Systemeinheit über die Vor-Ort-Bedienung geändert hat dies zunächst
keine Auswirkung auf die Einheit welche benutzt wird, um den Volumenfluss an das
Automatisierungssystem zu übertragen.
Erst nach Aktivierung der Funktion SET UNIT TO BUS im Block KOMMUNIKATION
wird die geänderte Systemeinheit des Messwertes an das Automatisierungssystem
übertragen.
5. Einstellen des Messmodus:
SYSTEMPARAMETER → MESSMODUS
Auswahl der Durchflussanteile, welche vom Messgerät erfasst werden sollen:
– UNIDIREKTIONAL (Werkeinstellung) = nur die positiven Durchflussanteile
– BIDIREKTIONAL = die positiven und negativen Durchflussanteile
Inbetriebnahme
85
