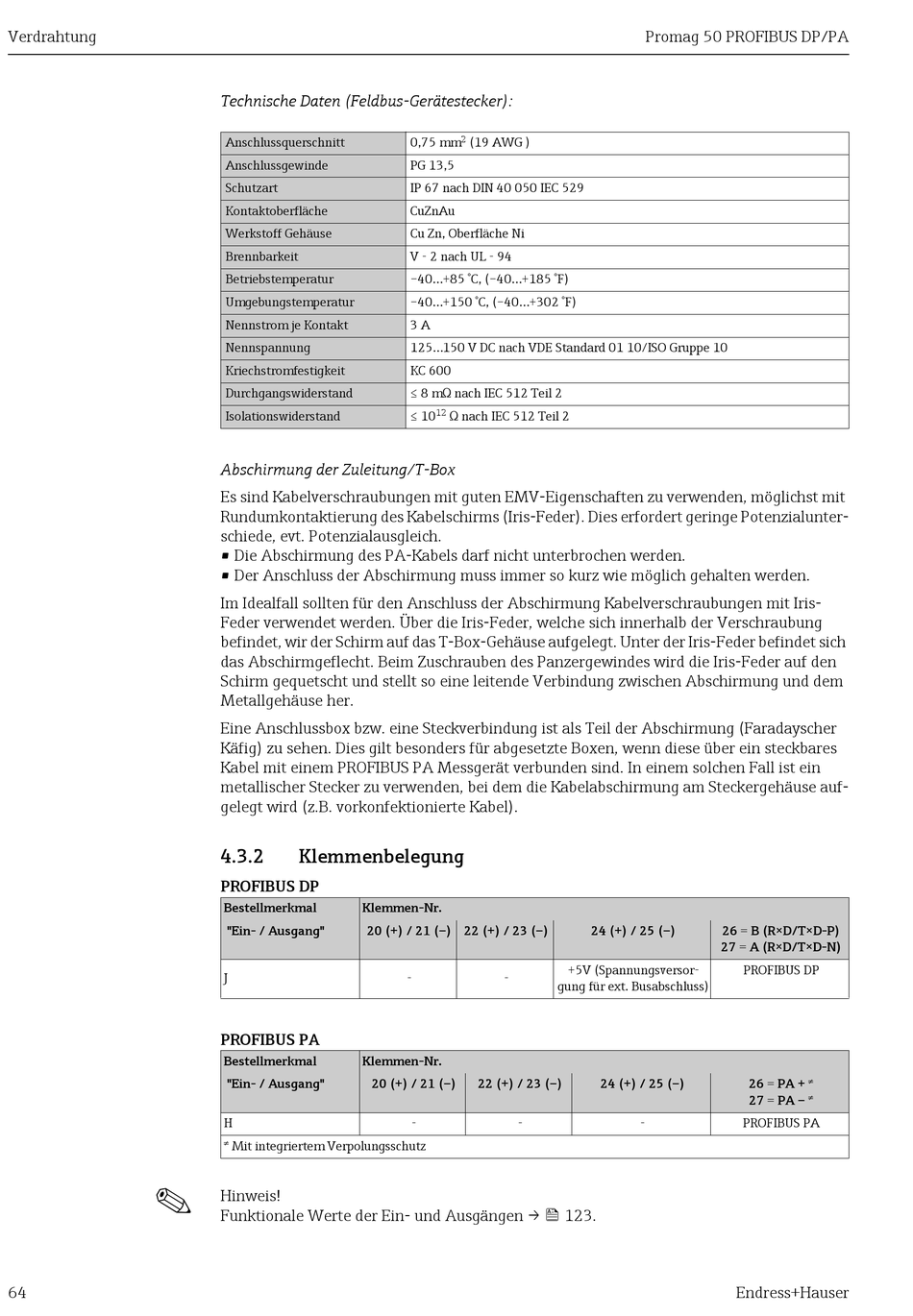

Verdrahtung
!
64
Technische Daten (Feldbus-Gerätestecker):
Anschlussquerschnitt
Anschlussgewinde
Schutzart
Kontaktoberfläche
Werkstoff Gehäuse
Brennbarkeit
Betriebstemperatur
Umgebungstemperatur
Nennstrom je Kontakt
Nennspannung
Kriechstromfestigkeit
Durchgangswiderstand
Isolationswiderstand
Abschirmung der Zuleitung/T-Box
Es sind Kabelverschraubungen mit guten EMV-Eigenschaften zu verwenden, möglichst mit
Rundumkontaktierung des Kabelschirms (Iris-Feder). Dies erfordert geringe Potenzialunter-
schiede, evt. Potenzialausgleich.
• Die Abschirmung des PA-Kabels darf nicht unterbrochen werden.
• Der Anschluss der Abschirmung muss immer so kurz wie möglich gehalten werden.
Im Idealfall sollten für den Anschluss der Abschirmung Kabelverschraubungen mit Iris-
Feder verwendet werden. Über die Iris-Feder, welche sich innerhalb der Verschraubung
befindet, wir der Schirm auf das T-Box-Gehäuse aufgelegt. Unter der Iris-Feder befindet sich
das Abschirmgeflecht. Beim Zuschrauben des Panzergewindes wird die Iris-Feder auf den
Schirm gequetscht und stellt so eine leitende Verbindung zwischen Abschirmung und dem
Metallgehäuse her.
Eine Anschlussbox bzw. eine Steckverbindung ist als Teil der Abschirmung (Faradayscher
Käfig) zu sehen. Dies gilt besonders für abgesetzte Boxen, wenn diese über ein steckbares
Kabel mit einem PROFIBUS PA Messgerät verbunden sind. In einem solchen Fall ist ein
metallischer Stecker zu verwenden, bei dem die Kabelabschirmung am Steckergehäuse auf-
gelegt wird (z.B. vorkonfektionierte Kabel).
4.3.2

Klemmenbelegung

PROFIBUS DP
Bestellmerkmal
Klemmen-Nr.
"Ein- / Ausgang"
20 (+) / 21 (–) 22 (+) / 23 (–)
J
PROFIBUS PA
Bestellmerkmal
Klemmen-Nr.
"Ein- / Ausgang"
20 (+) / 21 (–)
H
Mit integriertem Verpolungsschutz
Hinweis!
Funktionale Werte der Ein- und Ausgängen →  123.
2
0,75 mm
(19 AWG )
PG 13,5
IP 67 nach DIN 40 050 IEC 529
CuZnAu
Cu Zn, Oberfläche Ni
V - 2 nach UL - 94
–40...+85 °C, (–40...+185 °F)
–40...+150 °C, (–40...+302 °F)
3 A
125...150 V DC nach VDE Standard 01 10/ISO Gruppe 10
KC 600
≤ 8 mΩ nach IEC 512 Teil 2
12
≤ 10
Ω nach IEC 512 Teil 2
+5V (Spannungsversor-
-
-
gung für ext. Busabschluss)
22 (+) / 23 (–)
-
-
Promag 50 PROFIBUS DP/PA
24 (+) / 25 (–)
26 = B (R×D/T×D-P)
27 = A (R×D/T×D-N)
PROFIBUS DP
24 (+) / 25 (–)
26 = PA +
27 = PA –
-
PROFIBUS PA
Endress+Hauser
