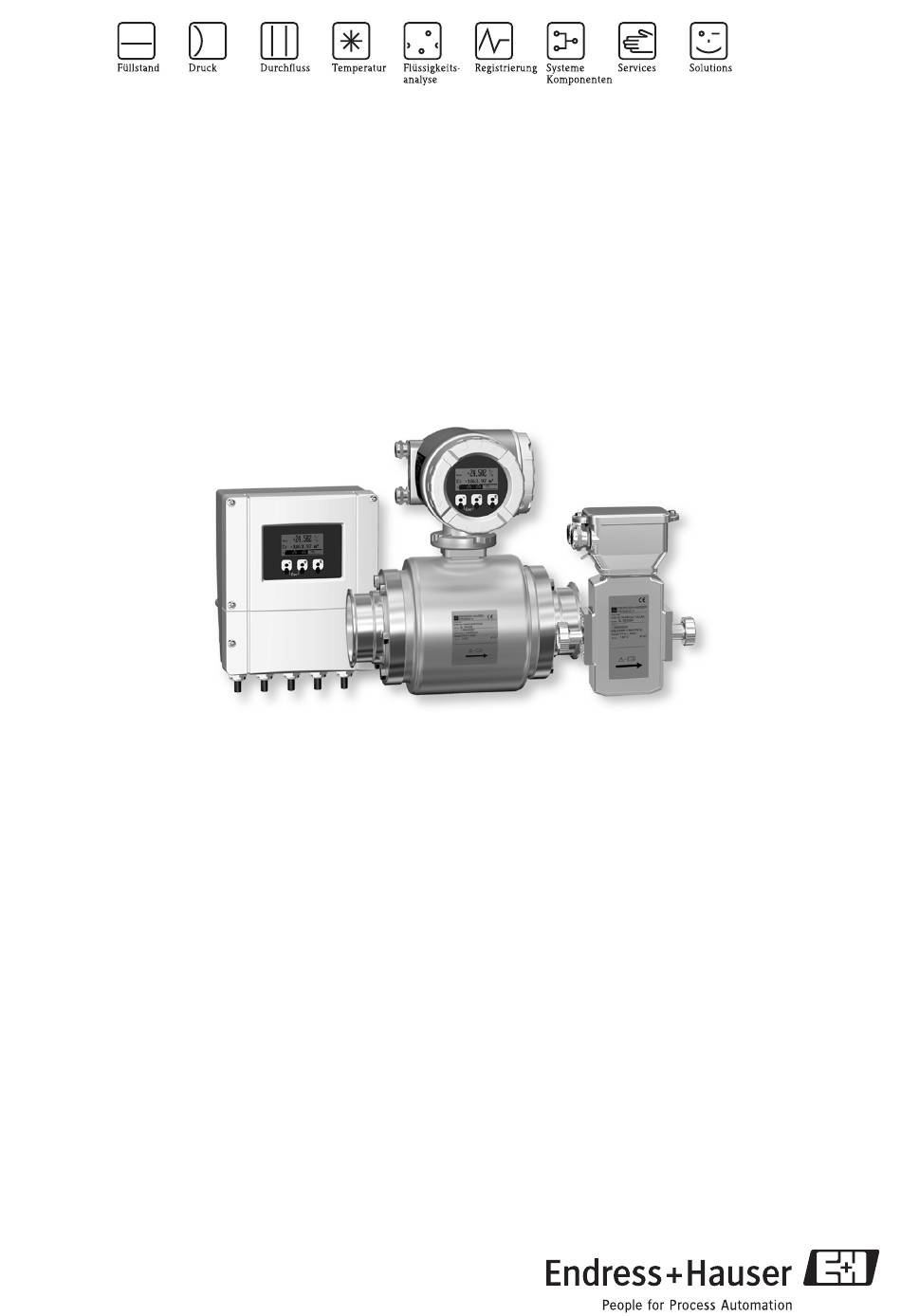

Technische Information
Proline Promag 55H
Magnetisch-induktives Durchfluss-Messsystem
Durchflussmengenmessung von feststoffbeladenen oder
inhomogenen Flüssigkeiten in Hygiene-, Lebensmittel-
oder Prozessapplikationen
Anwendungsbereich
Magnetisch-induktives Durchfluss-Messgerät zur
bidirektionalen Messung von Flüssigkeiten mit einer
Mindestleitfähigkeit ≥5 μS/cm – insbesondere von
Messstoffen, die feststoffbeladen, belagsbildend oder
inhomogen sind, beispielsweise:
• Fruchtmaische, Fruchtkonzentrate sowie Fertigpro-
dukte (Salatsaucen, Suppen mit Gemüsestücken)
• Getränke, z.B. Fruchtsaft, Bier, Wein
• Milchprodukte, Fruchtmischungen
• Salzlösungen
• Säuren, Laugen, usw.
• Chemisch inhomogene Messstoffe (z.B. Additive)
• Durchflussmessung bis 4700 m
• Einsetzbar bis +150 °C und max. 40 bar
• Einbaulängen nach DVGW/ISO
• CIP-/SIP-reinigbar
• Edelstahlgehäuse
Zulassungen im Lebensmittelsektor / Hygienebereich:
• 3A-Zulassung, EHEDG-geprüft, FDA-konform
Anwendungsspezifische Auskleidungsmaterial:
• PFA
TI096D/06/de/12.07
71066494
Zulassungen für den explosionsgefährdeten Bereich:
• ATEX, FM, CSA
Anbindung an alle gängigen Prozessleitsysteme:
• HART, PROFIBUS PA, FOUNDATION Fieldbus
Ihre Vorteile
Promag-Messgeräte bieten eine kosteneffiziente Durch-
flussmessung mit hoher Messgenauigkeit bei unter-
schiedlichsten Prozessbedingungen.
Das einheitliche Proline-Messumformerkonzept
beinhaltet:
• Hohe Wirtschaftlichkeit durch das modular aufge-
• Softwareoptionen für: Elektrodenreinigung, erweiterte
3
/h
Die robusten Promag H Messaufnehmer bieten:
• Exzellente Messgenauigkeit und Wiederholbarkeit
• Optimale Betriebssicherheit durch die erweiterte,
• Einfachster Einbau und Inbetriebnahme
• Unempfindlich gegen Vibrationen
• Keinerlei Druckverluste
baute Gerätekonzept und die einheitliche Bedienung
Diagnose, Berechnung von Feststoffflüssen
permanente Selbstdiagnose
