5.6

Hardware-Einstellungen PROFIBUS DP

5.6.1

Einstellen des Schreibschutzes

Der Hardware-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder aus-
geschaltet werden. Bei eingeschaltetem Hardware-Schreibschutz ist ein Schreibzugriff auf
die Geräteparameter via PROFIBUS (azyklische Datenübertragung, z.B. via FieldCare) nicht
möglich.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Verge-
wissern Sie sich, dass die Energieversorgung ausgeschaltet ist, bevor Sie die Elektronik-
raumabdeckung entfernen.
1. Energieversorgung ausschalten.
2. I/O-Platine ausbauen
3. Hardware-Schreibschutz mit Hilfe der Steckbrücken entsprechend konfigurieren
(siehe Abbildung).
4. Der Zusammenbau erfolgt in der umgekehrten Reihenfolge.
LED
1
2
3
4
1
2
3
4
1
2
3
4

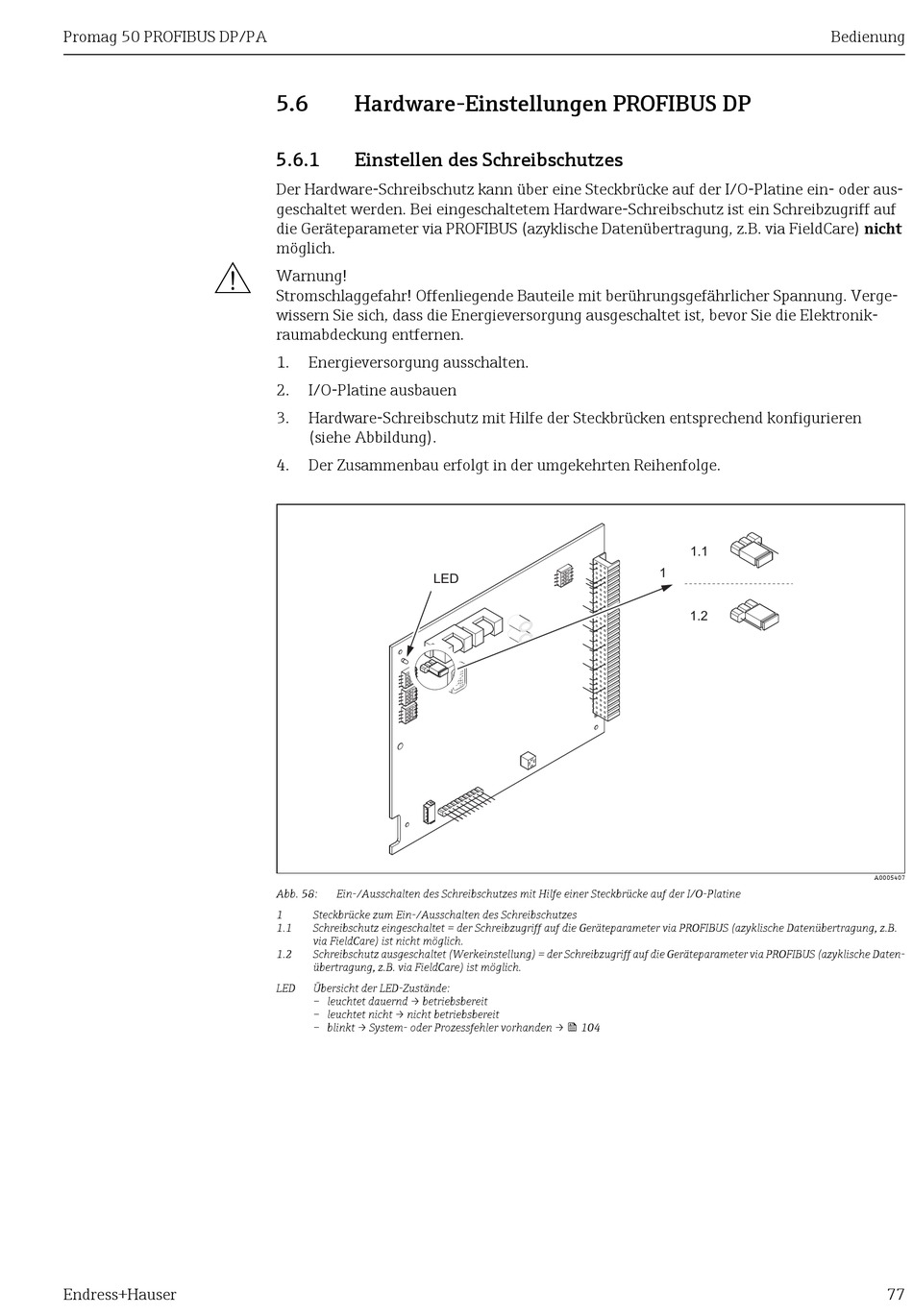

Abb. 58: Ein-/Ausschalten des Schreibschutzes mit Hilfe einer Steckbrücke auf der I/O-Platine
1 Steckbrücke zum Ein-/Ausschalten des Schreibschutzes
1.1 Schreibschutz eingeschaltet = der Schreibzugriff auf die Geräteparameter via PROFIBUS (azyklische Datenübertragung, z.B.
via FieldCare) ist nicht möglich.
1.2 Schreibschutz ausgeschaltet (Werkeinstellung) = der Schreibzugriff auf die Geräteparameter via PROFIBUS (azyklische Daten-
übertragung, z.B. via FieldCare) ist möglich.
LED Übersicht der LED-Zustände:
– leuchtet dauernd → betriebsbereit
– leuchtet nicht → nicht betriebsbereit
– blinkt → System- oder Prozessfehler vorhanden →  104
1.1
1
1
2
3
4
1.2
