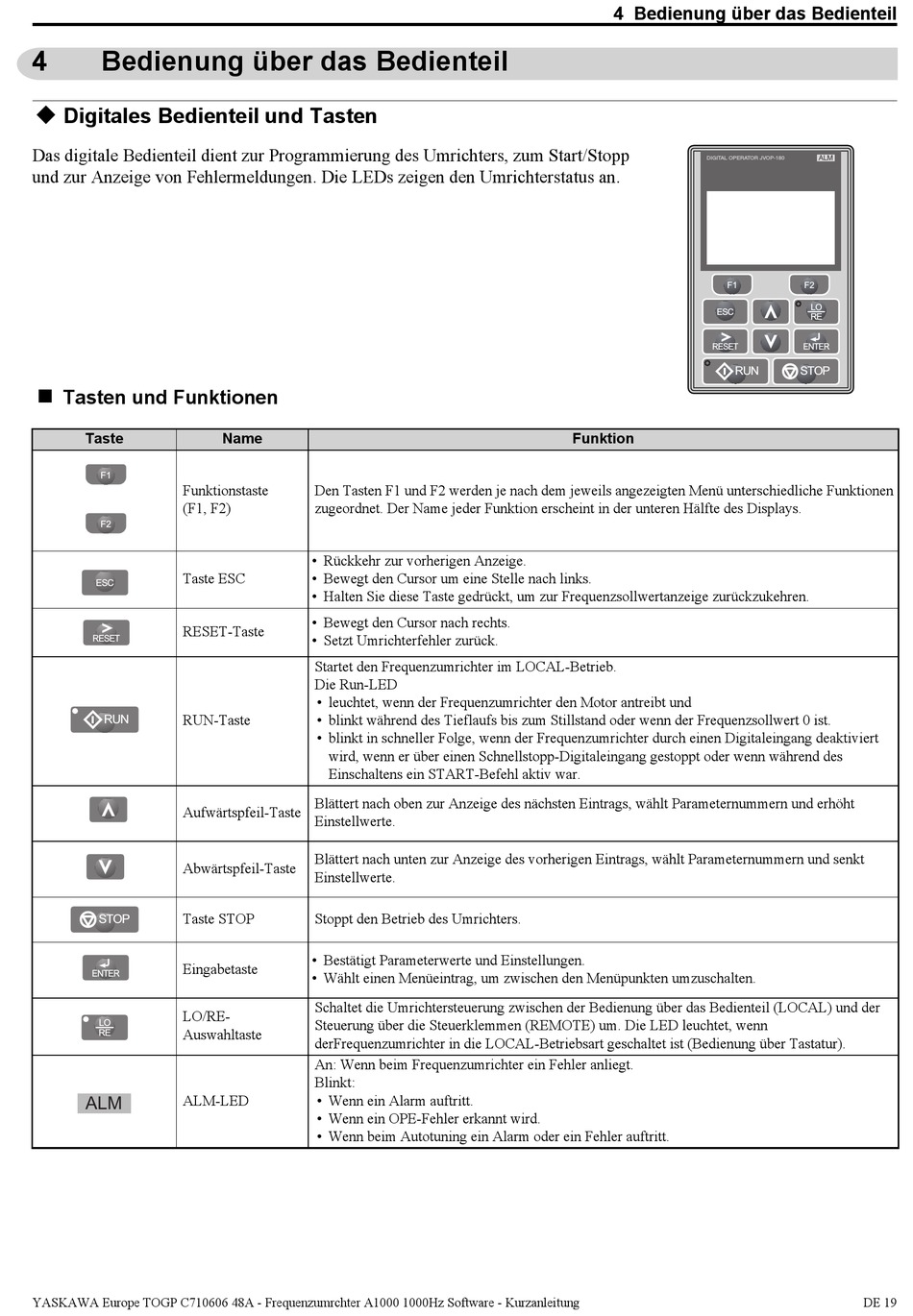

Bedienung über das Bedienteil
Digitales Bedienteil und Tasten
Das digitale Bedienteil dient zur Programmierung des Umrichters, zum Start/Stopp
und zur Anzeige von Fehlermeldungen. Die LEDs zeigen den Umrichterstatus an.
Tasten und Funktionen
Taste
F1
Funktionstaste
(F1, F2)
F2
Taste ESC
ESC
RESET-Taste
RESET
RUN-Taste
RUN
Aufwärtspfeil-Taste
Abwärtspfeil-Taste
Taste STOP
STOP
Eingabetaste
ENTER
LO/RE-
LO
Auswahltaste
RE
ALM-LED
ALM
YASKAWA Europe TOGP C710606 48A - Frequenzumrchter A1000 1000Hz Software - Kurzanleitung
Name
Den Tasten F1 und F2 werden je nach dem jeweils angezeigten Menü unterschiedliche Funktionen
zugeordnet. Der Name jeder Funktion erscheint in der unteren Hälfte des Displays.
• Rückkehr zur vorherigen Anzeige.
• Bewegt den Cursor um eine Stelle nach links.
• Halten Sie diese Taste gedrückt, um zur Frequenzsollwertanzeige zurückzukehren.
• Bewegt den Cursor nach rechts.
• Setzt Umrichterfehler zurück.
Startet den Frequenzumrichter im LOCAL-Betrieb.
Die Run-LED
• leuchtet, wenn der Frequenzumrichter den Motor antreibt und
• blinkt während des Tieflaufs bis zum Stillstand oder wenn der Frequenzsollwert 0 ist.
• blinkt in schneller Folge, wenn der Frequenzumrichter durch einen Digitaleingang deaktiviert
wird, wenn er über einen Schnellstopp-Digitaleingang gestoppt oder wenn während des
Einschaltens ein START-Befehl aktiv war.
Blättert nach oben zur Anzeige des nächsten Eintrags, wählt Parameternummern und erhöht
Einstellwerte.
Blättert nach unten zur Anzeige des vorherigen Eintrags, wählt Parameternummern und senkt
Einstellwerte.
Stoppt den Betrieb des Umrichters.
• Bestätigt Parameterwerte und Einstellungen.
• Wählt einen Menüeintrag, um zwischen den Menüpunkten umzuschalten.
Schaltet die Umrichtersteuerung zwischen der Bedienung über das Bedienteil (LOCAL) und der
Steuerung über die Steuerklemmen (REMOTE) um. Die LED leuchtet, wenn
derFrequenzumrichter in die LOCAL-Betriebsart geschaltet ist (Bedienung über Tastatur).
An: Wenn beim Frequenzumrichter ein Fehler anliegt.
Blinkt:
• Wenn ein Alarm auftritt.
• Wenn ein OPE-Fehler erkannt wird.
• Wenn beim Autotuning ein Alarm oder ein Fehler auftritt.
4 Bedienung über das Bedienteil
DIGITAL OPERATOR JVOP-180
F1
ESC
RESET
RUN
Funktion
ALM
F2
LO
RE
ENTER
STOP
DE 19
