Programmieren
HINWEIS
Ein aktives HAND-OFF-AUTO-Signal über die Digita-
2
2
leingänge hat höhere Priorität als die Bedientasten
[Hand On] (Hand-Betrieb) – [Auto On] (Auto-Betrieb).
[Reset]
Dient zum Zurücksetzen des Frequenzumrichters nach
einem Alarm (Abschaltung). Sie können die Taste über
Parameter 0-43 [Reset]-LCP Taste [1] Aktivieren oder [0]
Deaktivieren.
Durch Gedrückthalten der Taste [Main Menu] für 3
Sekunden kann eine Parameternummer direkt eingegeben
werden. Dieser Parameter-Shortcut ermöglicht die direkte
Eingabe einer Parameternummer.
2.1.2 Schnelle Übertragung von
Parametereinstellungen zwischen
mehreren Frequenzumrichtern
Speichern Sie nach Abschluss der Konfiguration eines
Frequenzumrichters die Daten im LCP oder mithilfe der
MCT 10-Konfigurationssoftware auf einem PC ab.
Status
On
Warn.
Alarm
Hand
on

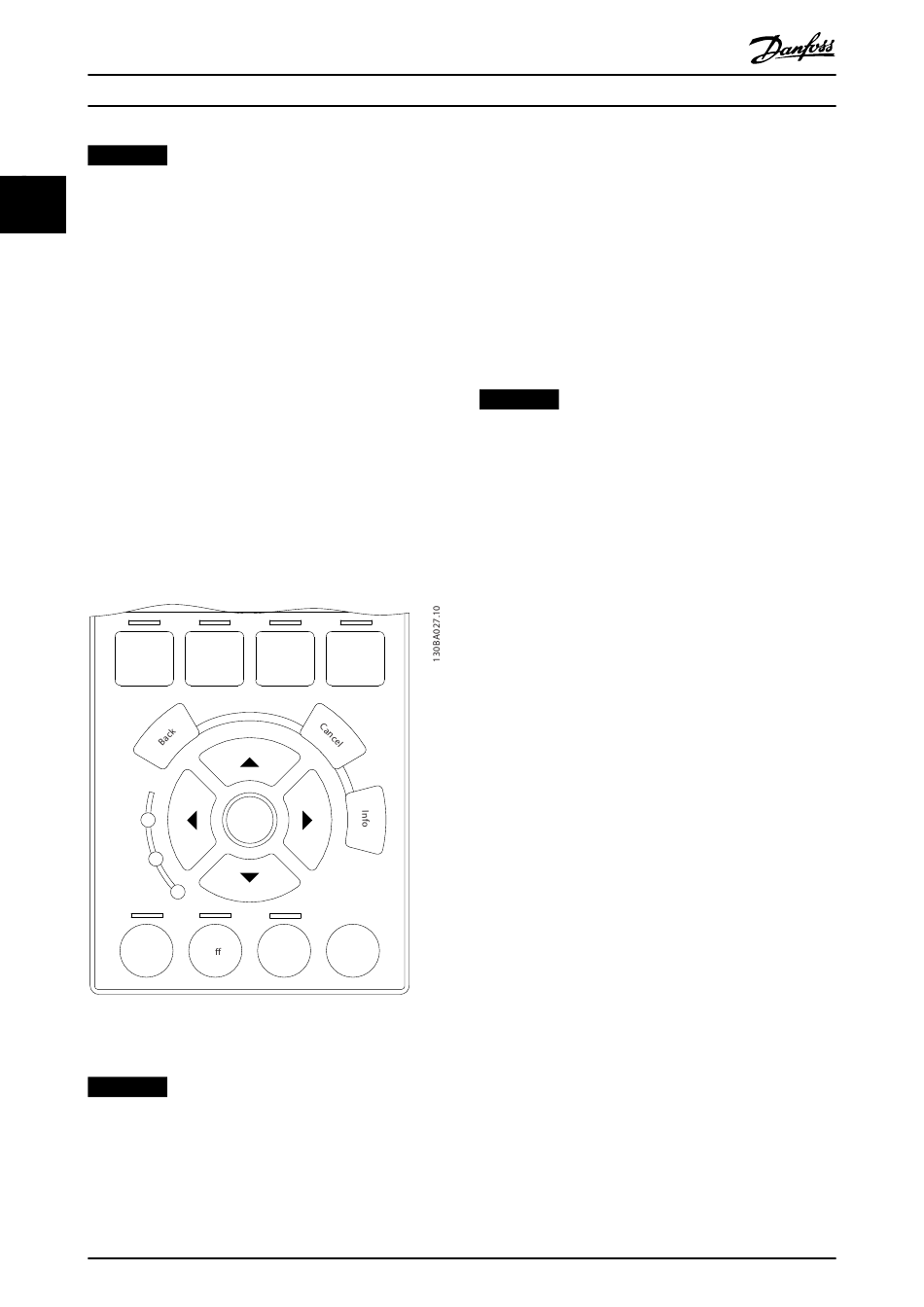

Abbildung 2.9 LCP
Datenspeicherung im LCP
HINWEIS
Stoppen Sie vor der Durchführung dieses Vorgangs den
Motor.
Gehen Sie zum Speichern von Daten im LCP wie folgt vor:
1.
Wählen Sie Parameter 0-50 LCP-Kopie.
2.
Drücken Sie die Taste [OK].
14
®
VLT
Alarm
Quick
Main
Log
Menu
Menu
OK
Auto
O
Reset
on
Danfoss A/S © 05/2015 Alle Rechte vorbehalten.
AutomationDrive FC 301/302
3.
Wählen Sie [1] Speichern in LCP.
4.
Drücken Sie die Taste [OK].
Alle Parametereinstellungen werden nun im LCP
gespeichert. Der Fortschritt des Vorgangs wird vom
Fortschrittsbalken angezeigt. Drücken Sie [OK], sobald
100 % erreicht sind.
Schließen Sie nun das LCP an einen anderen Frequenzum-
richter an, und kopieren Sie die Parametereinstellungen
ebenfalls auf diesen Frequenzumrichter.
Datenübertragung vom LCP zum Frequenzumrichter
HINWEIS
Stoppen Sie vor der Durchführung dieses Vorgangs den
Motor.
Gehen Sie zum Speichern von Daten im LCP wie folgt vor:
1.
Gehen Sie zu Parameter 0-50 LCP-Kopie.
2.
Drücken Sie die Taste [OK].
3.
Wählen Sie [2] Lade von LCP, Alle.
4.
Drücken Sie die Taste [OK].
Die im LCP gespeicherten Parametereinstellungen werden
nun im Frequenzumrichter gespeichert. Der Fortschritt des
Vorgangs wird vom Fortschrittsbalken angezeigt. Drücken
Sie [OK], sobald 100 % erreicht sind.
2.1.3 Anzeigemodus
Im normalen Betrieb können bis zu 5 verschiedenen
Betriebsvariablen im Arbeitsbereich angezeigt werden: 1.1,
1.2, und 1.3 sowie 2 und 3.
2.1.4 Displayanzeige - Auswahl des
Anzeigemodus
Durch Drücken von [Status] können Sie zwischen 3
verschiedenen Statusanzeigen umschalten.
Jede Statusanzeige zeigt unterschiedlich formatierte
Betriebsvariablen an (siehe dazu Beispiele unten).
Tabelle 2.1 zeigt die Messwerte an, die Sie mit den
einzelnen Betriebsvariablen verknüpfen können. Durch die
Installation von Optionen werden zusätzliche Messungen
verfügbar. Definieren Sie die Verknüpfungen über
•
Parameter 0-20 Displayzeile 1.1.
•
Parameter 0-21 Displayzeile 1.2.
•
Parameter 0-22 Displayzeile 1.3.
•
Parameter 0-23 Displayzeile 2.
•
Parameter 0-24 Displayzeile 3.
MG33MK03
