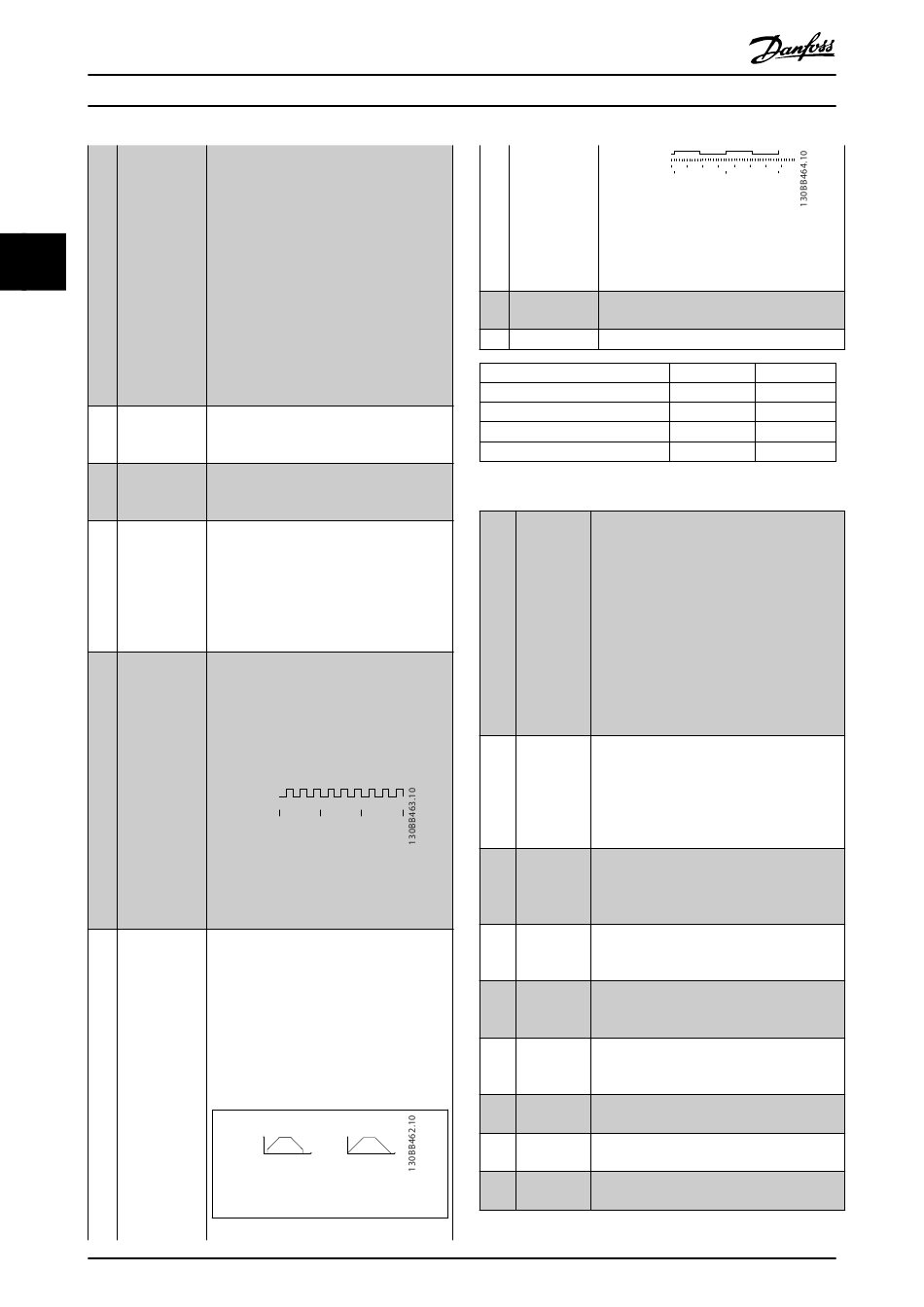

Parameterbeschreibungen
3
3
[28] Frequenzkor-
rektur Auf
[29] Frequenzkor-
rektur Ab
[30] Zählereingang
[31] Puls flanken-
gesteuert
[32] Pulszeitbasiert
94
®
VLT
AutomationDrive FC 301/302
Sollwert zum Stillstand dreht, bei jedem
Stopp gleich ist.
Bei Verwendung von Parameter 1-83 Präziser
Stopp-Funktion Option [1] oder [2]:
Der Frequenzumrichter benötigt ein Signal
Präziser Stopp, bevor der Wert
Parameter 1-84 Präziser Stopp-Wert erreicht
ist. Wenn dieses nicht vorhanden ist, stoppt
der Frequenzumrichter nicht, wenn der
Wert in Parameter 1-84 Präziser Stopp-Wert
erreicht wird.
Sie müssen Präziser Start, Stopp von einem
Digitaleingang auslösen und. Die Funktion
ist für die Klemmen 18 und 19 verfügbar.
Erhöht den Sollwert um einen (relativen)
Sollwert, der in Parameter 3-12 Frequenzkor-
rektur Auf/Ab eingestellt ist.
Reduziert den Sollwert um einen (relativen)
Prozentwert, der in Parameter 3-12 Frequenz-
korrektur Auf/Ab eingestellt ist.
Die Funktion Präziser Stopp in
Parameter 1-83 Präziser Stopp-Funktion
funktioniert als Zähler Stop oder als Zähler
Stop mit Drehzahlausgleich mit oder ohne
Reset. Der Zählerwert muss in
Parameter 1-84 Präziser Stopp-Wert
eingestellt werden.
Zählt die Anzahl der Pulsflanken pro
Abtastzeit. Hierdurch steht eine höhere
Auflösung bei Hochfrequenzen zur
Verfügung, jedoch ist diese nicht so genau
wie bei niedrigeren Frequenzen. Verwenden
Sie dieses Pulsprinzip für Drehgeber mit
sehr geringer Auflösung (z. B. 30 PPR).
Pulse
Sample time
Abbildung 3.34 Pulsflanken pro
Abtastzeit
Misst die Dauer zwischen Pulsflanken.
Hierdurch steht eine höhere Auflösung bei
niedrigeren Frequenzen zur Verfügung,
jedoch ist diese nicht so genau wie bei
Hochfrequenzen. Dieses Prinzip weist eine
Grenzfrequenz auf, durch die es für
Drehgeber mit sehr geringer Auflösung (z.
B. 30 PPR) bei niedrigen Drehzahlen nicht
geeignet ist.
Speed [rpm]
Speed [rpm]
a
Time[sec]
b
Time[sec]
a: sehr niedrige
b: standardmäßige
Drehgeberauflösung
Drehgeberauflösung
Danfoss A/S © 05/2015 Alle Rechte vorbehalten.
Pulse
Timer
Sample time
Time counter
Abbildung 3.35 Dauer zwischen
Pulsflanken
[34] Rampe Bit 0
Ermöglicht eine Wahl zwischen einer der 4
verfügbaren Rampen gemäß Tabelle 3.17.
[35] Rampe Bit 1
Wie [34] Rampe Bit 0.
Festes Rampenbit
Rampe 1
Rampe 2
Rampe 3
Rampe 4
Tabelle 3.17 Festes Rampenbit
[40]
Präziser
Für einen präzisen Puls-Start ist lediglich ein
Puls-Start
Puls von 3 ms an Klemme 18 oder 19
erforderlich.
Bei Verwendung für Parameter 1-83 Präziser
Stopp-Funktion [1] ZStopp m.Reset oder [2]
ZStopp o.Reset:
Wenn der Sollwert erreicht wird, aktiviert der
Frequenzumrichter intern das Signal Präziser
Stopp. Das heißt, dass der Frequenzumrichter
den Präzisen Stopp ausführt, wenn der
Zählerwert von Parameter 1-84 Präziser Stopp-
Wert erreicht ist.
[41]
Präziser
Sendet ein Puls-Stopp-Signal, wenn die
Puls-Stopp
Funktion Präziser Stopp in
invers
Parameter 1-83 Präziser Stopp-Funktion
aktiviert wird. Die Funktion Präziser Puls-
Stopp invers ist für die Klemmen 18 oder 19
verfügbar.
[51]
Externe
Diese Funktion ermöglicht die Übermittlung
Verrie-
eines externen Fehlers an den Frequenzum-
gelung
richter. Dieser Fehler wird wie ein intern
generierter Alarm behandelt.
[55]
DigiPot Auf
DigiPot Auf-Signal für die in Parameter-
gruppe 3-9* Digitalpoti beschriebene
Digitalpotentiometer-Funktion Meter.
[56]
DigiPot Ab
DigiPot Ab-Signal für die in Parametergruppe
3-9* Digitalpoti beschriebene Digitalpotenti-
ometer-Funktion Meter.
[57]
DigiPot
Löscht den in Parametergruppe 3-9*
löschen
Digitalpoti beschriebenen Digitalpotentiometer-
Sollwert. Meter.
[60]
Zähler A
(Nur Klemme 29 oder 33). Eingang zum
Erhöhen der Zählung im SLC-Zähler.
[61]
Zähler A
(Nur Klemme 29 oder 33). Eingang zum
Verringern der Zählung im SLC-Zähler.
[62]
Reset Zähler
Eingang zum Reset von Zähler A.
A
Time Start
Read Timer:
Read Timer:
20 timer tides
20 timer tides
1
0
0
0
0
1
1
0
1
1
MG33MK03
