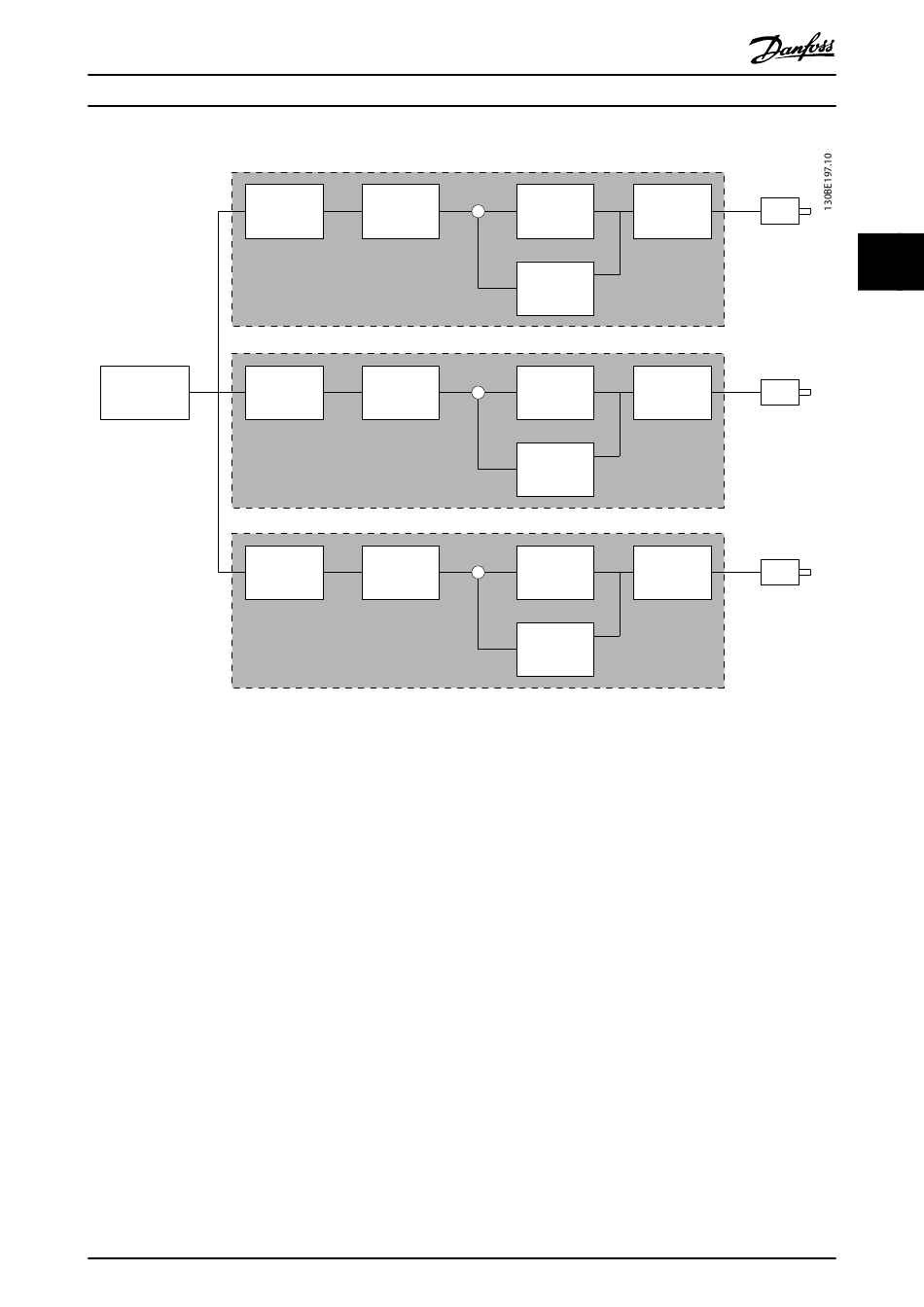

Abbildung 3.46 Drehzahlregler Änderungsgeschwindigkeit
Der Wert in Parameter 7-01 Speed PID Droop stellt sicher,
dass die Last gleichmäßig zwischen den Motoren verteilt
wird. Wenn das Drehmoment des Motors bei 100 % des
Nenndrehmoments liegt, reduziert der Frequenzumrichter
seinen Ausgangwert für diesen Motor um 100 % des Werts
in Parameter 7-01 Speed PID Droop. Wenn das Drehmoment
des Motors bei 50 % des Nenndrehmoments liegt,
reduziert der Frequenzumrichter seinen Ausgangwert für
diesen Motor um 50 % des Werts in Parameter 7-01 Speed
PID Droop. Dies sorgt für eine gleichmäßige Verteilung der
Motorenlast.
Eine Nebenwirkung einer Nutzung des Drehzahlreglers
Änderungsgeschwindigkeit besteht darin, dass die
tatsächliche Wellendrehzahl nicht genau mit dem Sollwert
übereinstimmt. Der Drehzahlregler Änderungsgeschwin-
digkeit ist bei Anwendungen mit niedrigen Drehzahlen
nicht effizient, weil der Einstellbereich möglicherweise
nicht ausreicht.
Verwenden Sie die Drehzahltrimmung, wenn die
Anwendung folgende Funktionen erfordert:
Genaue Drehzahl (die tatsächliche Wellendrehzahl
entspricht dem Drehzahlsollwert).
Präzise Drehzahlanpassung bis zu 0 U/min.
MG33MK03
Programmierhandbuch
VLT 1
Ramp
VLT 2
Ramp
VLT 3
Ramp
Danfoss A/S © 05/2015 Alle Rechte vorbehalten.
Speed
-
PID
Droop
Speed
-
PID
Droop
Speed
-
PID
Droop
Drehzahlregler Änderungsgeschwindigkeit aktivieren
Aktivieren des Drehzahlreglers Änderungsgeschwindigkeit:
Betreiben Sie den Frequenzumrichter in einer der
folgenden Betriebsarten:
Flux mit Rückführung
(Parameter 1-01 Steuerprinzip, [3]
Fluxvektor mit Geber)
Flux ohne Geber (Parameter 1-01 Steuer-
prinzip, [2] Fluxvektor ohne Geber).
Betreiben Sie den Frequenzumrichter im
Drehzahlmodus (Parameter 1-00 Regelverfahren,
Option [0] Drehzahl ohne Rückführung oder [1]
Drehzahl mit Rückführung).
Stellen Sie sicher, dass Parameter 1-62 Schlupfaus-
gleich den Standardwert enthält (0 %).
Stellen Sie sicher, dass sich alle Frequenzum-
richter im Drehmomentverteilungssystem
denselben Drehzahlsollwert und dasselbe Start-
und Stoppsignal verwenden.
Torque
M1
PID
Torque
M2
PID
Torque
M3
PID
125
3
3
