Parameterbeschreibungen

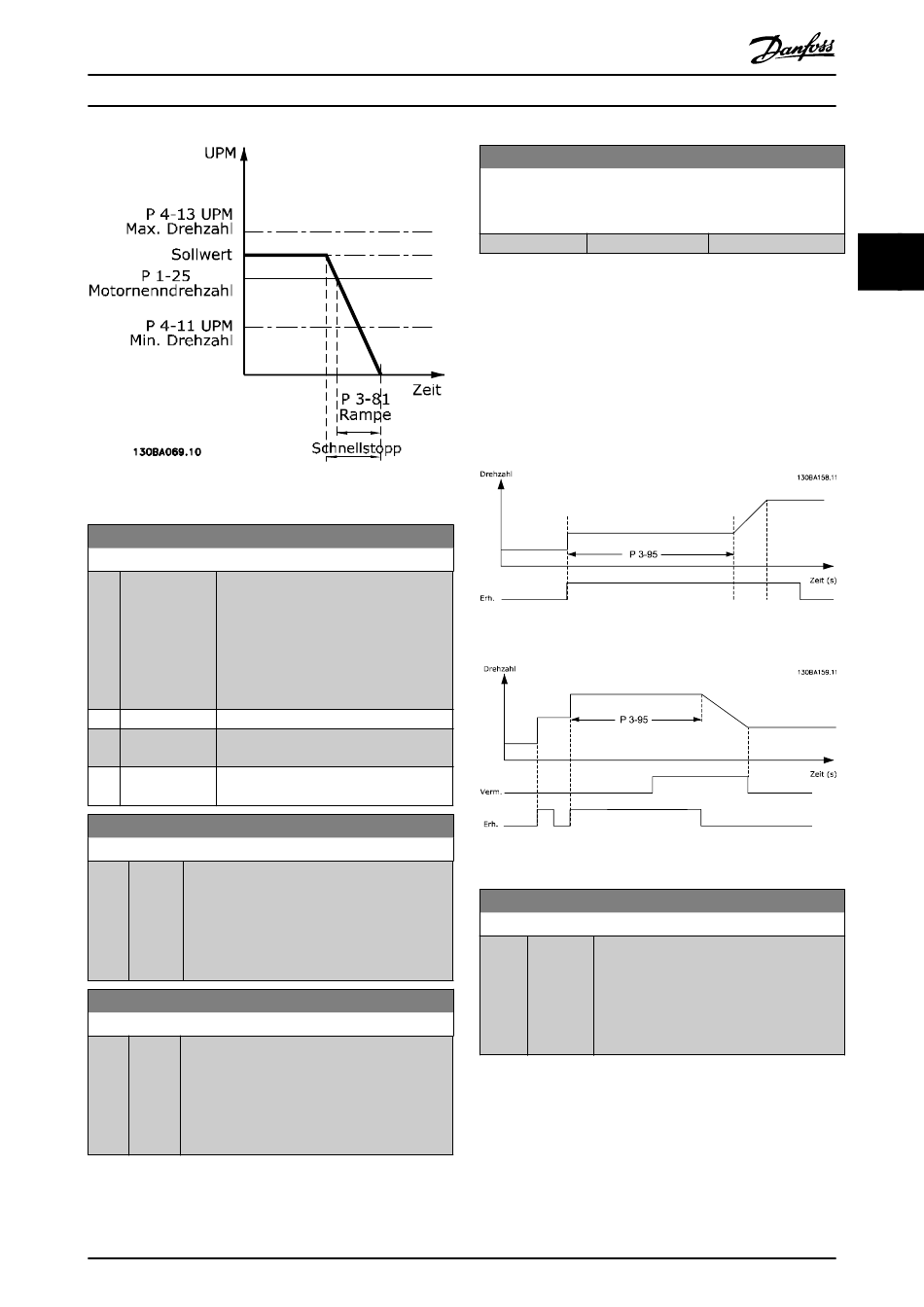

Abbildung 3.28 Rampenzeit Schnellstopp
3-82 Rampentyp Schnellstopp
Option:
Funktion:
Wählen Sie den Rampentyp entsprechend
den Anforderungen für Beschleunigung
und Verzögerung aus. Eine lineare Rampe
sorgt für eine konstante Beschleunigung
bzw. Verzögerung. Eine S-Rampe ergibt
eine nicht lineare Beschleunigung und
gleicht Rucke in der Anwendung aus.
[0]
Linear
*
[1]
S-Rampe
konst.Ruck
[2]
S-Rampe konst.
Zeit
3-83 Schnellstopp S-Form Anfang Start
Range:
Funktion:
50 %
[ 1 -
Zur Eingabe des Verhältnisses der gesamten
*
Rampe-Ab-Zeit (Parameter 3-42 Rampenzeit Ab
99 %]
1), in der sich das Verzögerungsmoment erhöht.
Ein hoher Prozentsatz minimiert ruckartige
Drehmomentänderungen in der Anwendung, da
hierbei der Erschütterungsausgleich höher ist.
3-84 Schnellstopp S-Form Ende
Range:
Funktion:
50 %
[ 1 -
Zur Eingabe des Verhältnisses der gesamten
*
99 %]
Rampe-Ab-Zeit (Parameter 3-42 Rampenzeit Ab 1),
in der sich das Verzögerungsmoment reduziert.
Ein hoher Prozentsatz minimiert ruckartige
Drehmomentänderungen in der Anwendung, da
hierbei der Erschütterungsausgleich höher ist.
MG33MK03
Programmierhandbuch
3-89 Ramp Lowpass Filter Time
Mithilfe dieses Parameters können Sie die Sanftheit von Drehzahl-
änderungen einstellen.
Range:
1 ms
*
3.5.8 3-9* Digitalpoti
Die Digitalpotentiometer-Funktion ermöglicht dem
Benutzer die Erhöhung oder Reduzierung des
resultierenden Sollwerts durch Anpassung der Konfigu-
ration der Digitaleingänge über die Funktionen Erhöhen,
Vermindern oder Löschen. Zur Aktivierung der Funktion
müssen Sie mindestens einen Digitaleingang auf Erhöhen
oder Vermindern programmieren.
Abbildung 3.29 Erhöhung des aktuellen Sollwerts
Abbildung 3.30 Erhöhung/Reduzierung des aktuellen Sollwerts
3-90 Digitalpoti Einzelschritt
Range:
0.10 %
*
Danfoss A/S © 05/2015 Alle Rechte vorbehalten.
[1 - 200 ms]
Funktion:
[0.01 -
Eingabe der Schrittgröße für die Erhöhung/
200 %]
Verringerung als Prozentsatz der synchronen
Motordrehzahl, n
. Wird ein Digitalpoti-
s
Auf/Ab-Signal angelegt, so erhöht/verringert
sich der resultierende Sollwert entsprechend
dem in diesem Parameter eingestellten Wert.
Funktion:
3
