Danfoss VLT FC series Programmierhandbuch Seite 61

Parameterbeschreibungen
KTY-Sensoren können für den Motorschutz verwendet
werden (Parameter 1-97 KTY-Schwellwert).
FC302 kann mit drei KTY-Sensortypen arbeiten, die in
Parameter 1-95 KTY-Sensortyp definiert sind. Die
tatsächliche Sensortemperatur kann über
Parameter 16-19 KTY-Sensortemperatur ausgelesen werden.
4500
4000
3500
3000
2500
2000
1500
1000
500
0
-25 0 25 50
Temperature [°C]
KTY type 1

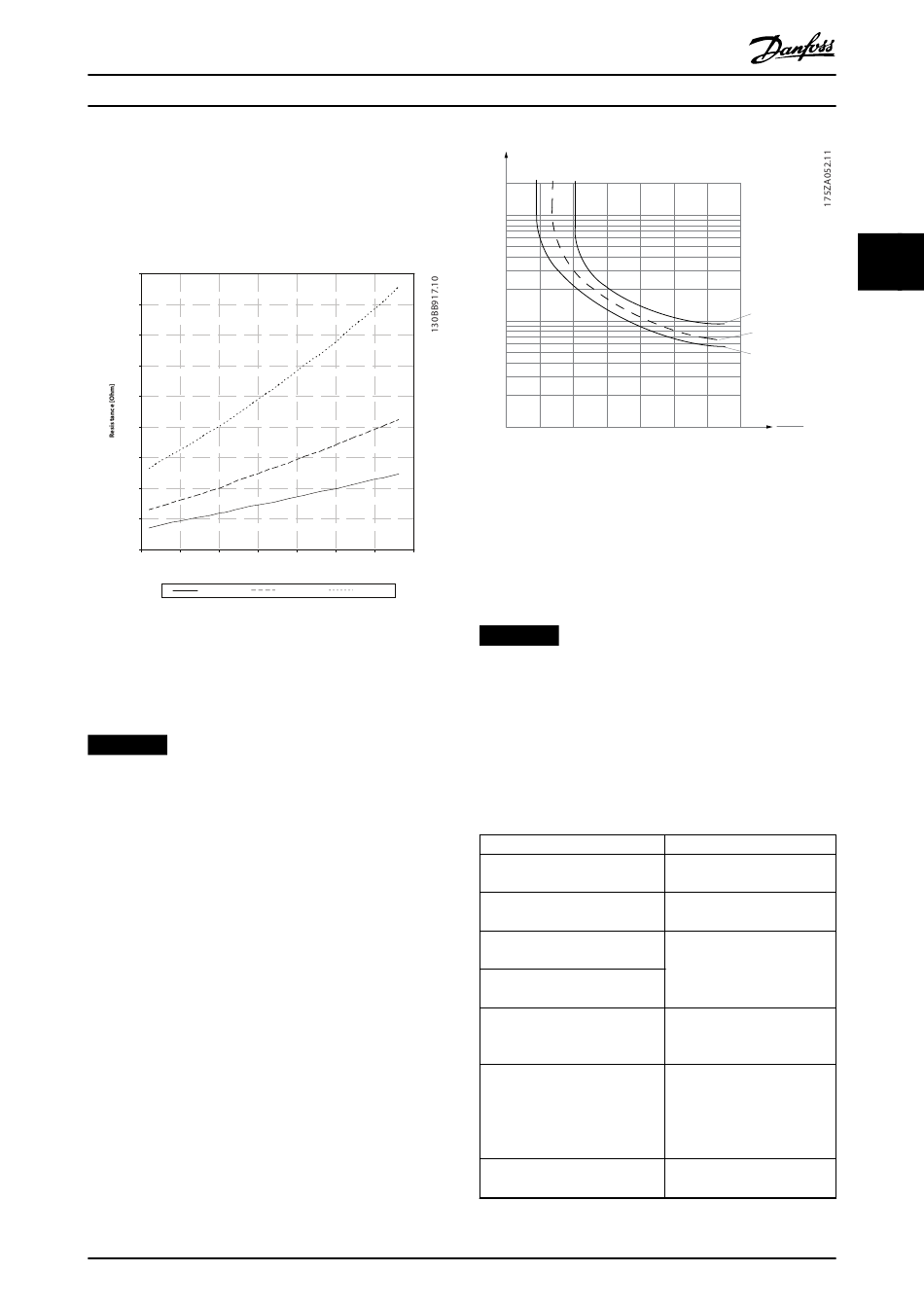

Abbildung 3.15 Auswahl KTY-Typ
KTY-Sensor 1: 1 kΩ bei 100 °C (z. B. Philips KTY 84-1)
KTY-Sensor 2: 1 kΩ bei 25 °C (z. B. Philips KTY 83-1)
KTY-Sensor 3: 2 kΩ bei 25 °C (z. B. Infineon KTY-10)
HINWEIS
Wenn die Temperatur des Motors durch einen Thermistor
oder KTY-Sensor verwendet wird, wird die PELV (Schutz-
kleinspannung - Protective extra low voltage) im Falle
von Kurzschlüssen zwischen Motorwicklungen und
Sensor nicht kompiliert. Zur Übereinstimmung mit der
PELV muss der Sensor zusätzlich isoliert werden.
3.3.13.3 ETR
Bei den Berechnungen wird die bei niedriger Drehzahl
herabgesetzte Kühlung eines im Motor integrierten Lüfters
berücksichtigt.
MG33MK03
Programmierhandbuch
75 100 125 150
KTY type 2 KTY type 3
Danfoss A/S © 05/2015 Alle Rechte vorbehalten.
t [s]
2.000
1.000
600
500
400
300
200
100
60
50
40
30
20
10
1,0 1,2 1,4 1,6
Abbildung 3.16 ETR-Profil
3.3.13.4 ATEX ETR
®
Die VLT PTC-Thermistorkarte MCB 112 bietet ATEX-
anerkannte Überwachung der Motortemperatur. Alternativ
können Sie auch eine externe PTC-Schutzvorrichtung mit
ATEX-Zulassung verwenden.
HINWEIS
Verwenden Sie für diese Funktion ausschließlich Motoren
mit ATEX Ex-e-Zulassung. Siehe Motor-Typenschild,
Zulassungszertifikat, Datenblatt oder wenden Sie sich an
den Motorhersteller.
Beim Steuern eines Ex-e-Motors mit erhöhter Sicherheit
müssen bestimmte Einschränkungen eingehalten werden.
Die zu programmierenden Parameter sind in dem nachfol-
genden Anwendungsbeispiel aufgeführt.
Funktion
Parameter 1-90 Thermischer
Motorschutz
Parameter 1-94 ATEX ETR I-Grenze
Gesw. red.
Parameter 1-98 ATEX ETR interpol.
f-Pkt.
Parameter 1-99 ATEX ETR interpol.
I-Pkt.
Parameter 1-23 Motornenn-
frequenz
Parameter 4-19 Max. Ausgangs-
frequenz
Parameter 4-18 Stromgrenze
fOUT = 1 x f M,N
fOUT = 2 x f M,N
fOUT = 0,2 x f M,N
IM
1,8 2,0 IMN
Einstellung
[20] ATEX ETR
20%
Motor-Typenschild.
Geben Sie den gleichen Wert
wie für Parameter 4-19 Max.
Ausgangsfrequenz ein.
Motor-Typenschild, ggf.
reduziert bei langen
Motorkabeln, Sinusfilter oder
reduzierte Versorgungs-
spannung.
Durch 1-90 [20] zwangsweise
auf 150 %
59
3 3
