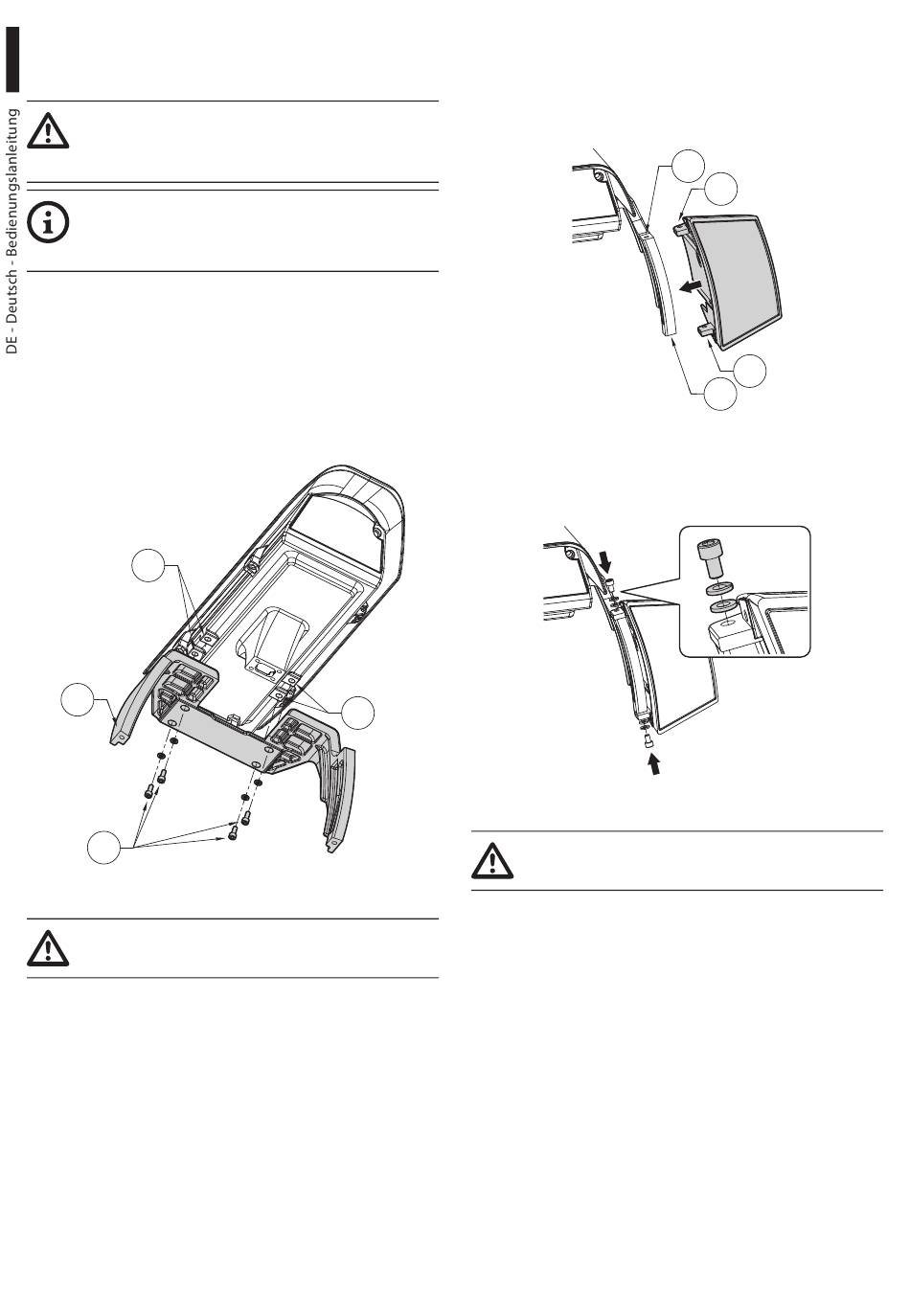

8.7 Montage der Scheinwerfer
mit LED
Aus funktionstechnischen Gründen müssen
stets beide Scheinwerfer zusammen
montiert werden.
Am Schwenk-Neige-Kopf dürfen nur
Scheinwerfer von VIDEOTEC installiert
werden.
8.7.1 Bügelmontage
Den Bügel (01) im unteren Teil des Gehäuses
positionieren, wie in der Abbildung gezeigt. Die
Schrauben und die Unterlegescheiben (02) in die
Bohrungen (03) einfügen und festziehen. Auf festen
Halt prüfen. Keine Materialien benutzen, die nicht im
Lieferumfang des Bausatzes enthalten sind.
03
01
02
Abb. 31
Auf die Befestigung achten.
Anzugsdrehmoment: 4Nm.
24
8.7.2 Montage des Scheinwerfers auf
den Bügel
Befestigungen des Scheinwerfers (01) an denen des
Bügels (02) anbringen.
Abb. 32
Die zuvor demontierten Schrauben mit den
Unterlegescheiben wieder festziehen.
03
Abb. 33
02
Auf die Befestigung achten.
Anzugsdrehmoment: 6Nm.
01
01
02
