4. Vorbereitungen
d) Ausrichtung und Zahnflankenspiel des Antriebs prüfen
Der Motor überträgt seine Leistung über die Ritzel auf der Kupplungsglocke auf die beiden, über ein Freilauflager miteinander verbundenen
Hauptzahnräder des Zweiganggetriebes.Beide Drehachsen, also die Kurbelwelle motorseitig und die Achse des Antriebsstranges zur Vorder- und
Hinterachse, müssen exakt parallel ausgerichtet sein. Damit werden Verspannungen im Antriebsstrang, vorzeitiger Verschleiß der Ritzel und Lager sowie
Leistungsverlust verhindert.
Die parallele Anordnung von Kurbelwelle und Antriebsstrang sollte vor der Inbetriebnahme des Fahrzeuges
überprüft und evtl. nachjustiert werden!
Bei paralleler Anordnung greifen das Ritzel auf der Kupplungsglocke und das Hauptzahnrad leichtgängig ineinander. Zuviel Spiel zerstört auf Dauer die
Zahnräder, zuwenig Spiel zerstört die Lagerungen in Kupplung und Motor. Das Zahnflankenspiel ist für beide Ritzel auf der Kupplungsglocke und am
Getriebe gleichermaßen zu prüfen.

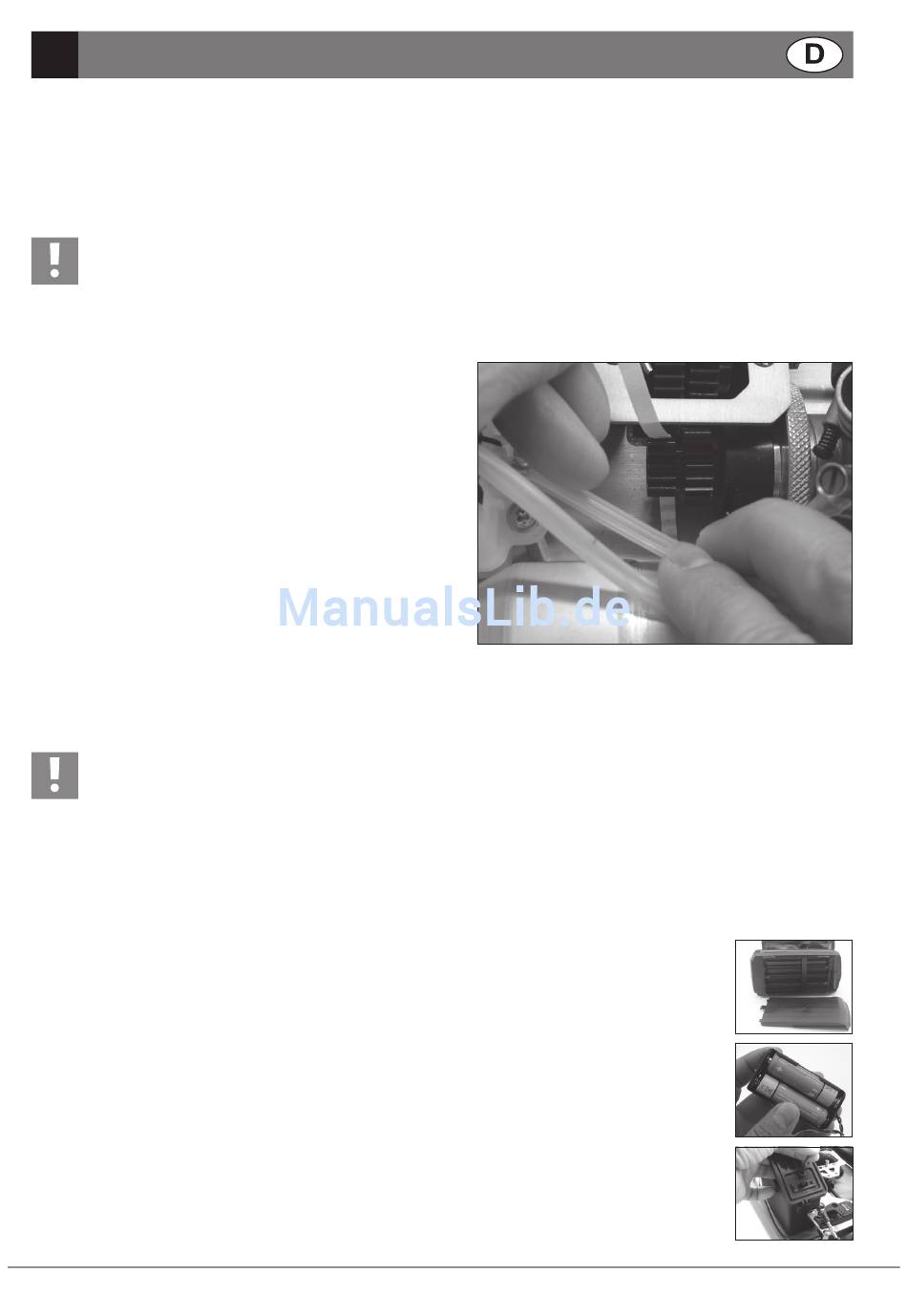

Überprüfung des Zahnflankenspiels
- Je einen dünnen Papierstreifen zwischen die Ritzel auf der Kupplungsglo-
cke und die Hauptzahnräder des Zweiganggetriebes im
Antriebsstrang einlegen.
- Zahnräder von Hand drehen;
der Papierstreifen darf beim Durchlaufen nicht zerreissen!
Nachjustierung
- Vier Schrauben der Motorträgerbefestigung auf der Unterseite der Boden-
trägerplatte (Chassis) lösen
Motor seitlich ausrichten und Schrauben wieder fest anziehen
-
- Vier Schrauben oben auf dem Motorträger lösen und Motor längs ausrich-
ten
e) Inbetriebnahme der RC-Anlage
Beachten Sie die separate Bedienungsanleitung der Fernsteueranlage!
Der Betrieb des Senders ist ebenso mit Akkus anstelle von Batterien möglich. Die geringere Spannung (Batterien 1.5 V, Akkus 1. V) und die gerin-
gere Kapazität von Akkus führt jedoch zu einer Verringerung der Betriebsdauer.
Bei Verwendung von Akkus kann es außerdem zu einer Verringerung der Reichweite kommen.
Wenn Sie Batterien in der Fernsteuerung einsetzen, empfehlen wir Ihnen die Verwendung von hochwertigen Alkaline-Batterien.
Werden zur Stromversorgung des Senders Batterien genutzt, achten Sie auf eine ausreichende Restkapazität (Batterieprüfer). Sollten die Batterien
leer sein, tauschen Sie immer den kompletten Satz aus (niemals nur einzelne Zellen!). Wechseln Sie im Fernsteuersender immer den ganzen Satz
Batterien bzw. Akkus aus. Verwenden Sie immer Batterien bzw. Akkus des gleichen Typs und Herstellers.
- Entfernen Sie den Deckel des Batteriefaches auf der Unterseite des Senders.
- Setzen Sie die 8 AA Akkus in das Fach ein, achten Sie auf die richtige Polarität!
- Schließen Sie den Deckel wieder.
- Öffnen Sie die RC-Box auf dem Chassis und nehmen Sie den Batteriehalter heraus
- Legen Sie 4 AA Akkus in den Halter ein.
- Achten Sie auf die richtige Polarität und festen Sitz.
- Legen Sie den Batteriehalter mit den Kabeln und dem Stecker wieder in die RC-Box ein.
- Verbinden Sie die beiden roten Stecker sorgfältig.
- Nehmen sie den Empfänger vorsichtig heraus.
- Wickeln Sie die Antennenlitze ab
- Führen Sie sie durch die Öffnung im Deckel der RC-Box nach außen.
