3. Beschrijving van het model
Differentieel
Compensatiedrijfwerk. Compenseert verschillende toerentallen tussen bv. de wielen in binnen- en buitenbochten.
Fusee
Daarin draait de wielas. Aan de voorste fusees zijn de stuurhevels.
Fuseepen
Stuuras van het wiel. Verbindt de fusee draaibaar met de fuseedrager (tussen bovenste en onderste wieldraagarm).
Gasklepaanslagschroef
Regelt de minimum luchttoevoer naar de carburateur in de stationair.
Gas/remservo
De servo stuurt zowel de carburateurschuif als de schijfremmen.
Hoofdsproeier
Regelt de brandstoftoevoer naar de carburateur.
Hydraulische schokdempers
De schokdemper bestaat uit een schroefveer met een oliegevulde cilinder in het centrum waarin een zuiger op en neer kan gaan. De schroefveer
steunt op de veerzitting aan het einde van de zuigerstang en - afhankelijk van de uitvoering - een oogschroef of een veervoorspanner aan de buiten-
kant van de cilinder. De veervoorspanning kan met de oogschroef traploos ingesteld worden of met veervoorspanners met verschillende diktes stap
voor stap ingesteld worden. De veer dempt het uitsturen van de ashelften als er over bodemoneffenheden gereden wordt. Het in- en uitveren wordt
afgeremd door de zuiger in de olie. Door de keuze van verschillende demperoliën kunnen de dempingseigenschappen gevarieerd worden. De schok-
demper is tussen de demperbrug boven en de onderste wieldraagarm bevestigd. De inveerweg wordt door een kunststof manchet beperkt.
De veervoorspanning kan - afhankelijk van de uitvoering - met oogschroeven traploos ingesteld worden of stap voor stap met veervoorspanners met
verschillende diktes ingesteld worden.

Luchtfilter

De luchtfilter is van schuimplastic en verhindert dat stof en verontreinigingen via de aanzuigopening in de carburateur en de motor binnendringen.
Ontvanger
Ontvangt en „vertaalt" de stuursignalen van de afstandsbedieningszender (richting en intensiteit) voor de servo en de rijregelaar. Het ontvangerkristal
dat op het zenderkristal afgestemd is zorgt voor een perfecte communicatie tussen de zender en ontvanger. De zender- en het ontvangerkristal zijn zo
op elkaar afgestemd dat de signalen van parallel gebruikte zenders geen invloed op de ontvanger (en het modelvoertuig) hebben.
RC-model
„Radio Controlled", om precies te zijn: „Remote Controlled" modelvoertuig.
Resonantiegeluidsdemper
De resonantiegeluidsdemper zorgt enerzijds voor de geluidsdemping en anderzijds voor een optimale ontwikkeling van het vermogen van de motor.
Rolcentrum
Het rolcentrum is het theoretische punt, waarover de as van het voertuig bij het rijden van bochten kiept. De denkbeeldige verbinding van de rolcentra
van de voor- en achteras wordt rolas genoemd en bevindt zich in het ideale geval loodrecht onder het zwaartepunt. Bij een laag rolcentrum is de hef-
boomwerking van het zwaartepunt hoog, het voertuig neigt in bochten sterker tot kiepen om de rolas. Een hoog rolcentrum vermindert de zijneiging.
Schokbrekers
Van stootwerende kunststof, ver naar boven getrokken. Voor een uitstekende demping bij frontale botsingen.

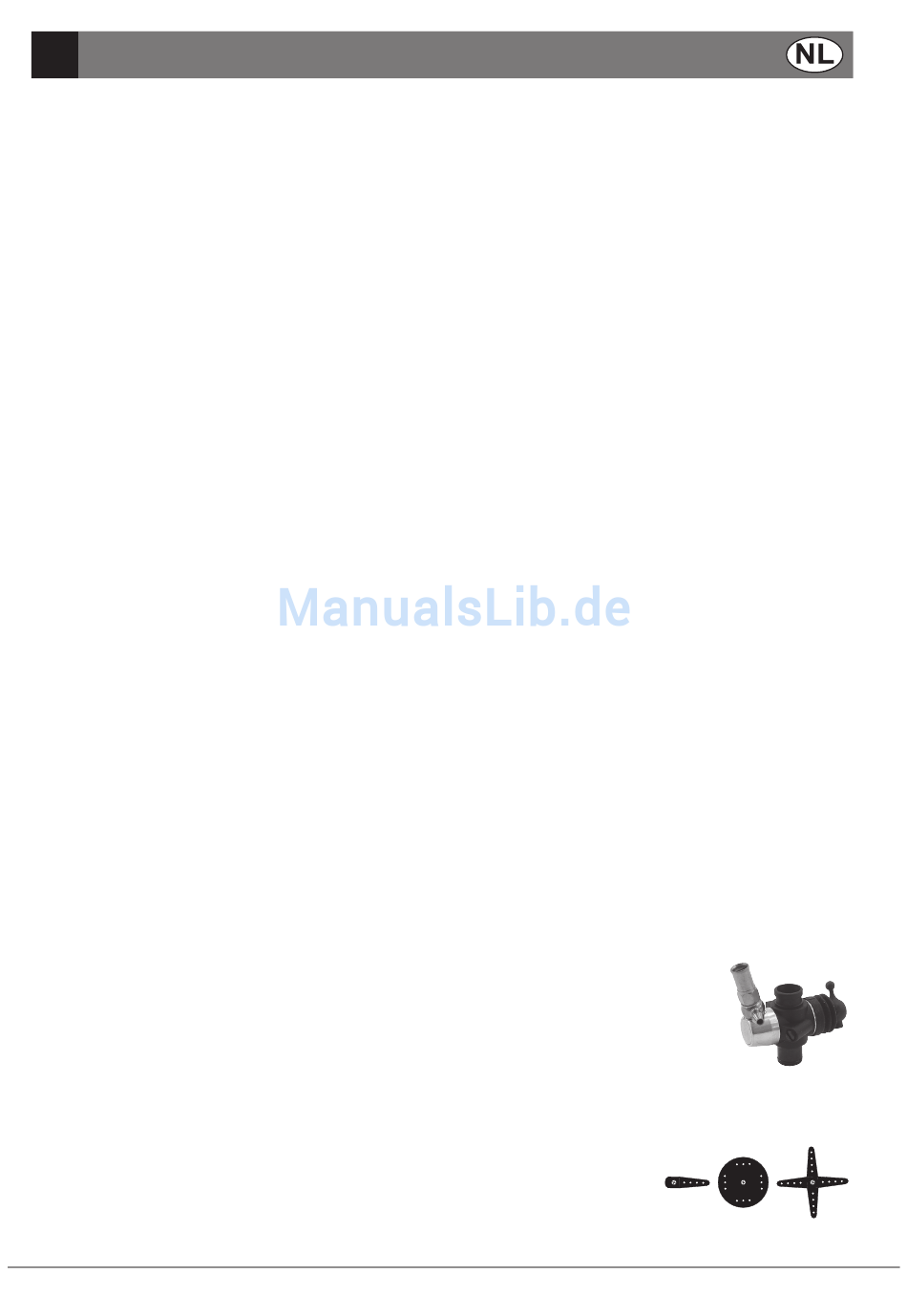

Schuifcarburateur
Door de „gasschuif" te verschuiven wordt de luchtoevoer naar de motor geregeld. Tegelijkertijd wordt de conische
naald van een naaldafsluiter (stationairsproeier) verschoven en wordt dus de door de carburateur stromende
hoeveelheid brandstof veranderd.
Servo
Servomotor diens as in een beperkte hoek in twee richtingen draait en mechanisch (via hevels) een stuurfunctie uitvoert.
Servohevel (servoarm)
Hevel, schijf of kruis (met 4 stuurhevels) die de draaibeweging van de servomotor via stuurhevels overdraagt.
