3. Beschrijving van het model
a) Driekanaal-afstandsbediening
Houd rekening met de afzonderlijke gebruiksaanwijzin-
gen van het afstandsbediening!
Driekanaal-afstandsbesturingszender
Pistoolzender met stuurwiel voor de
besturing, trekhendel voor de snelheid
en een schakelaar, waarmee een derde
servo in max. vijf verschillende posities
kan worden gereden.
Antenne
Zenderantenne: straalt de signalen
van de zender van de afstandsbediening
als radiografische signalen uit.
Ontvangerantenne: een eenvoudige
draad aan de ontvanger in het voertuig
waarvan de lengte exact afgestemd is
op de zendfrequentie van de
afstandsbediening, waarmee dus de
stuursignalen optimaal ontvangen worden.
Dual Rate stuuruitslag DT3
De uitslag van de stuurservo kan bij de insteltoets DT3 van 0% tot 100%
worden ingesteld. Deze instelling heeft dezelfde invloed op beide stuur-
richtingen, naar links en naar rechts. Hoe hoger het gekozen percentage,
hoe gevoeliger de besturing op de stuursignalen reageert.
Dual Rate remhendeluitslag DT4
Voor de gas-rem-servo kan de Dual Rate instelling bij de insteltoets DT4
alleen voor de remweg, niet voor de gasfunctie worden ingesteld.
EPA (End Point Adjustment)
Selectieve (verschillende) begrenzing van de servo-eindaanslagen voor
beide richtingen en voor alle 3 kanalen.
Deze functie kan in het instelmenu voor de kanalen 1 en  van 100%
- 10% en voor kanaal 3 van 0% - 10% worden veranderd.
Gas/remhendel
De gas/remhendel wordt naar voren verplaatst om te remmen en naar
achteren om te accelereren.
Insteltoetsen "+"/"-"
Voor het instellen van de veranderingen in de submenu's bij de program-
meerfunctie.
Insteltoets DT1 / DT 2
Instellen van de trimming van de stuurservo (DT1) resp. de gas/rem-
servo (DT) in stappen van +1% (naar rechts) resp. -1% (naar links). In
het instelmenu kunnen aan de insteltoetsen DT1 - DT4 andere functies
worden toegekend.
Insteltoets DT3 / DT4
Voor het instellen van de Dual Rate waarden voor de besturing (DT3) en
de remweg (DT4). In het instelmenu kunnen aan de insteltoetsen
DT1 - DT4 andere functies worden toegekend.
Kanaal 3
Voor kanaal 3 kunnen meerdere servoposities vooraf worden geprogram-
meerd.
© REELY 05/08 © REELY 05/08

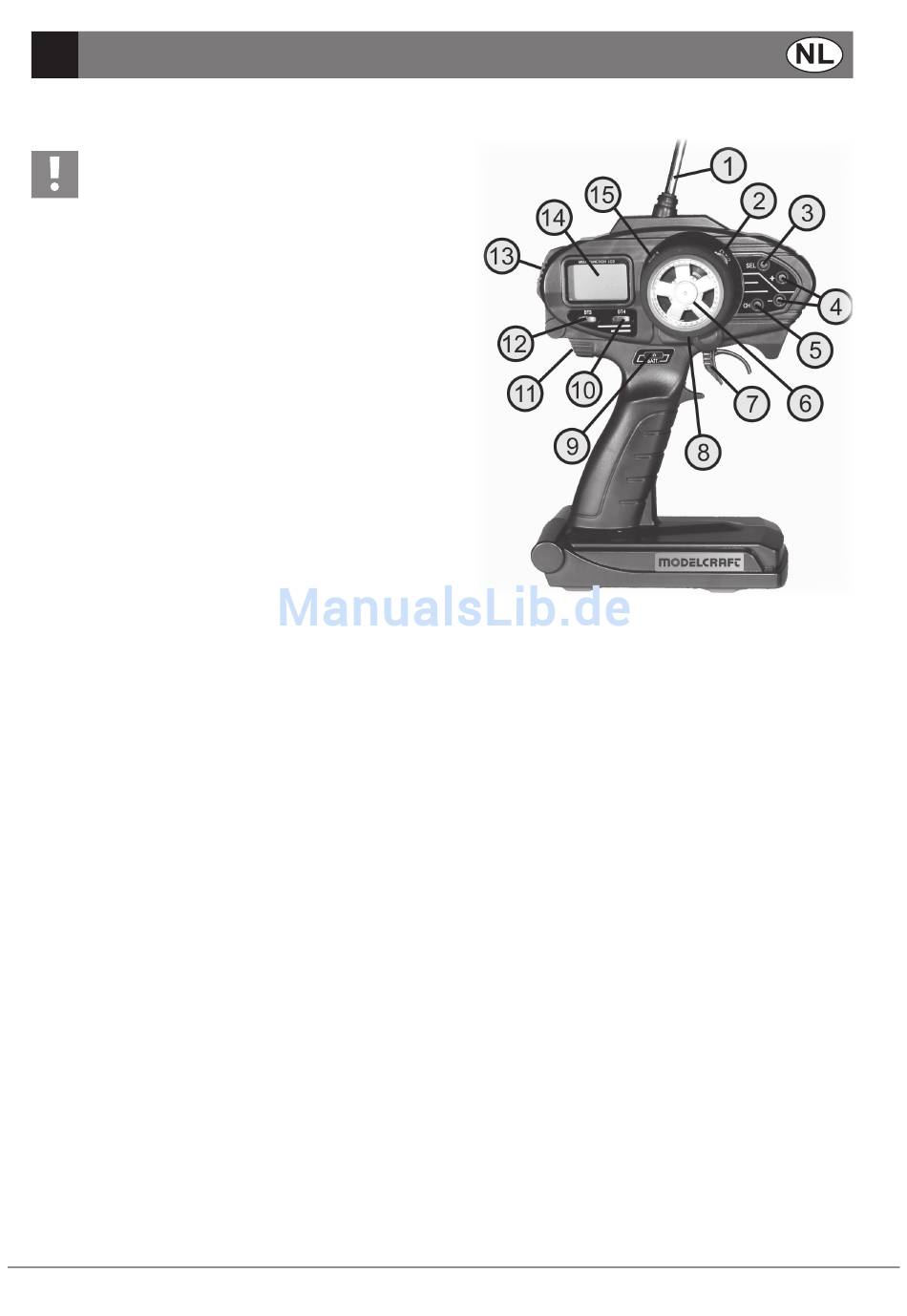

1. Telescoopantenne
. Insteltoets DT
3. SEL-toets
4. Insteltoetsen
plus (+) en minus (-)
5. CH-toets
6. Stuurwiel voor de stuurfunctie
7. Bedienhendel voor de rijfunctie
8. Bedientoets voor kanaal 3
9. Controle-LED
10. Insteltoets DT 4
11. Laadbus
1. Insteltoets DT 3
13. Functieschakelaar
14. LC-display
15. Insteltoets DT 1
Kanaal-toets (CH):
Met deze toets worden in het instelmenu de submenu's van de menu-
punten waarbij instellingen gemaakt moeten worden, geselecteerd.
Laadaansluiting
De aan/uit-schakelaar moet in de „UIT" positie staan vooraleer u met het
laden begint!
OPGELET! U mag nooit proberen om droge batterijen op te laden.
LED aanduiding
Toont aan dat de zender ingeschakeld is.
Select-toets (SEL):
Om in het instelmenu te komen, moet de zender met gedrukte SEL-toets
worden ingeschakeld.
Verder kunnen met deze toets binnen een programmeermenu de afzon-
derlijke softwarefuncties worden opgeroepen.
Stuurwiel
Het stuurwiel wordt in de gewenste rijrichting naar rechts en links
gedraaid.
Trimming
Fijnafstelling van de neutrale servopositie van de stuurservo (DT1) resp.
de gas-rem-servo (DT). Hiervoor moeten de Dual Rate waarden op
100% worden ingesteld. Bij maximale stuurweg voor de stuur-/gas-rem-
hendeluitslag wordt de fijnafstelling vereenvoudigd.
Zender-/ontvangerkristal
Zender- en ontvangerkristal zijn apart verkrijgbaar en kunnen vervangen
worden.
Zenderkristal: frequentiegenerator van de zender.
Ontvangerkristal: in de ontvanger (op het chassis) is een precies op de
zender afgestemd ontvangerkristal geplaatst.
Voor het omschakelen van de frequentie moeten beide kristallen worden
vervangen!
