3. Modellbeschreibung
Seilzugstarter
mit Rückholfeder, zum Anlassen des Motors von Hand. Dreht die Kurbelwelle und damit über das Pleuel den Kolben, also den Motor durch.
Servo
Stellmotor, dessen Welle sich in einem begrenzten Winkel in beide Richtungen dreht und mechanisch, über Hebel, eine Steuerfunktion ausführt.

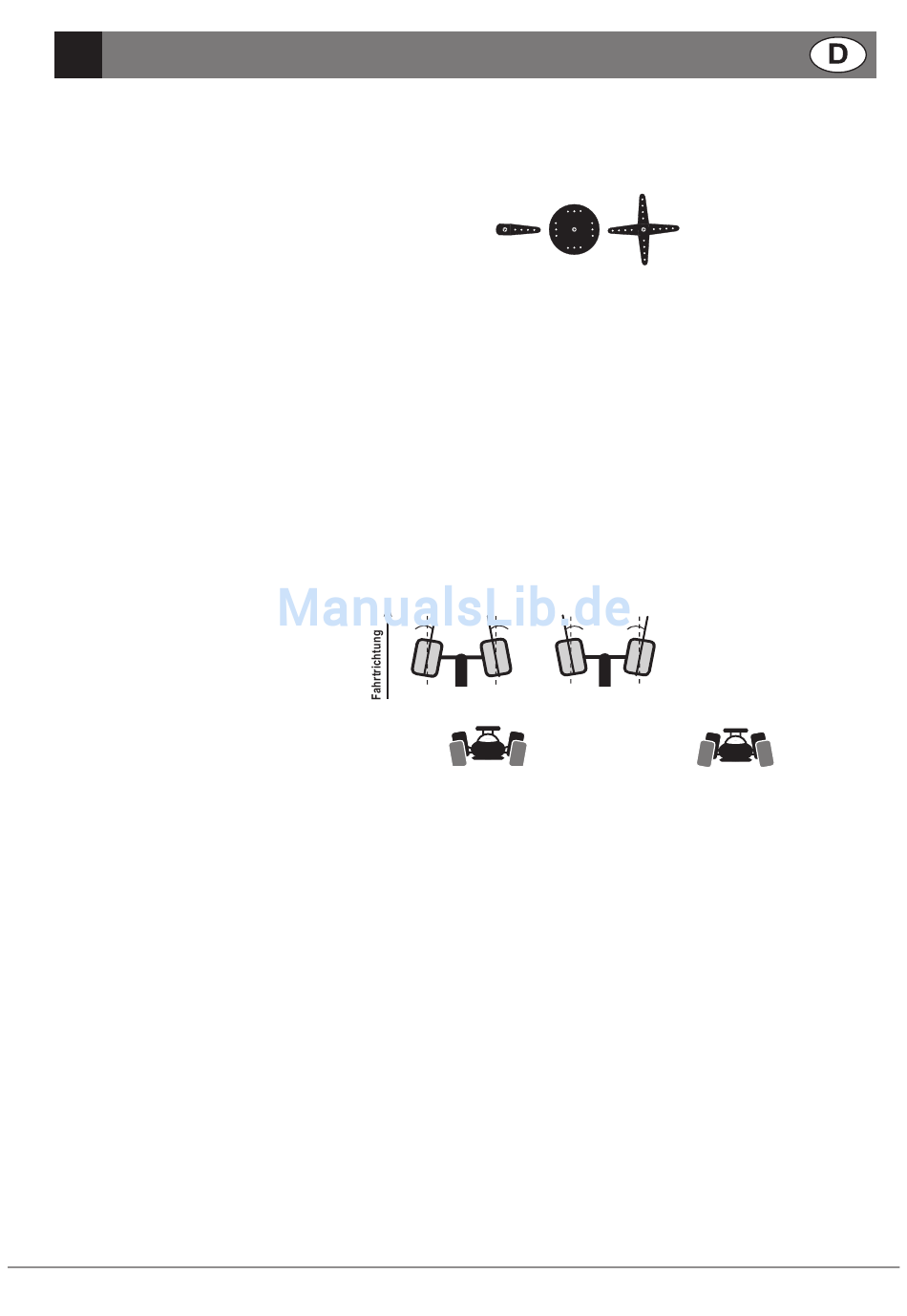

Servohebel (Servoarm)
Hebel, Scheibe oder Kreuz mit 4 Steuerhebeln, der die Drehbewegung des
Stellmotors über Anlenkhebel überträgt.
Servo-Reverse
(am Fernsteuersender) kehrt die Drehrichtung des Servos / die Fahrtrichtung um.
Servo-Saver
Abgefedertes Zusatzgelenk zwischen Lenkservo und Spurstange. Plötzliche, harte Schläge auf die gelenkten Räder werden über dieses Gelenk
gedämpft und nicht direkt in das Servo eingeleitet.
Spurstange
Besteht meist aus drei beweglich miteinander verbundenen Hebeln. Die äußeren Spurstangen (bei einstellbarer Spur in der Länge verstellbar) ver-
binden die Spurstangenhebel am Achsschenkel beweglich mit dem mittleren Spurstangenteil, das vom Lenkservohebel rechts / links geschwenkt
wird.
Spurstangenhebel
Hebelarm am Achsschenkel (Lenkhebel). Verschieben der Spurstange nach rechts und links bewirkt über diese Hebel ein Einschwenken der Räder.
Stoßfänger
aus schlagzähem Kunststoff, hochgezogen, mit Streben aus Kunststoff für optimale Dämpfung bei einem Frontalaufprall.
Spur
Stellung der Radebene zur Fahrtrichtung:
Vorspur - Räder zeigen nach innen
a)
Nachspur - Räder zeigen nach außen
b)
Sturz
Neigung der Radebene gegenüber der Senkrechten:
Treibstofftank
Der Treibstofftank mit Schnellverschluss fasst 15 ccm und besitzt einen integrierten Kraftstofffilter. Der Tank ist über einen Schlauch am
Anschlussnippel im Deckel mit dem Resonanzschalldämpfer verbunden. Im Fahrbetrieb erzeugt so das Abgas einen Überdruck im Tank, der die
Treibstoffzufuhr zum Vergaser verbessert.
Trimmung
zur Feineinstellung der Servo-Neutralstellung. Die Trimmung ist den Ausschlägen der Fernsteuerhebel überlagert.
Dadurch lässt sich die Servo-Neutralstellung in die eine oder andere Richtung verschieben.
Vorspurblock
Hintere Lagerung der unteren Querlenkerachsen. Je nach Lochabstand stehen die Querlenkerachsen in einem Winkel (Vorspur) oder parallel zur
Fahrzeuglängsachse.
10
a
positiver Sturz
carsturzpos.eps
vorspur.eps
Bedienungsanleitung 4WD GP BUGGY RAMBO RACING 7,5 RtR No. 3 51 85
b
negativer Sturz
carsturzneg.eps
nachspur.eps
