Installieren der Videoschnittstelle VIF4
Das Pa2X erlaubt den Einbau einer VIF4 Videoschnittstelle von
Korg. An diese Schnittstelle kann ein externer Bildschirm, ein
Fernseher, ein Videorecorder oder ein Videoprojektor ange-
schlossen werden, der dann die Liedtexte anzeigt. Die Platine
kann vom Anwender selbst installiert werden. Korg haftet nicht
für Schäden oder Verletzungen, die sich aus dem unsachgemä-
ßen Einbau dieser Erweiterung ergeben können.
NTSC, PAL, SECAM
Die VIF4 unterstützt folgende Fernsehnormen: NTSC, PAL und
SECAM. Wenn Sie einen SECAM-kompatiblen Bildschirm ver-
wenden, müssen Sie die „PAL"-Norm wählen. Bedenken Sie
jedoch, dass die Anzeige dann schwarz/weiß ist.
Vorsichtsmaßnahmen
• Der Einbau der Platine geschieht auf eigenes Risiko. Korg haftet
nicht für Schäden oder Verletzungen, die sich aus einem
unsachgemäßen Einbau bzw. einer falschen Bedienung ergeben.
• Lösen Sie vor dem Öffnen des Gehäuses unbedingt den Netz-
anschluss.
• Um zu verhindern, dass statische Entladungen Ihres Körpers
die Komponenten der Platine beschädigen, müssen Sie vor dem
Einbau einen Metallgegenstand berühren.
Installation
Für den Einbau benötigen Sie einen Kreuzkopfschraubenzieher
(gehört nicht zum Lieferumfang).

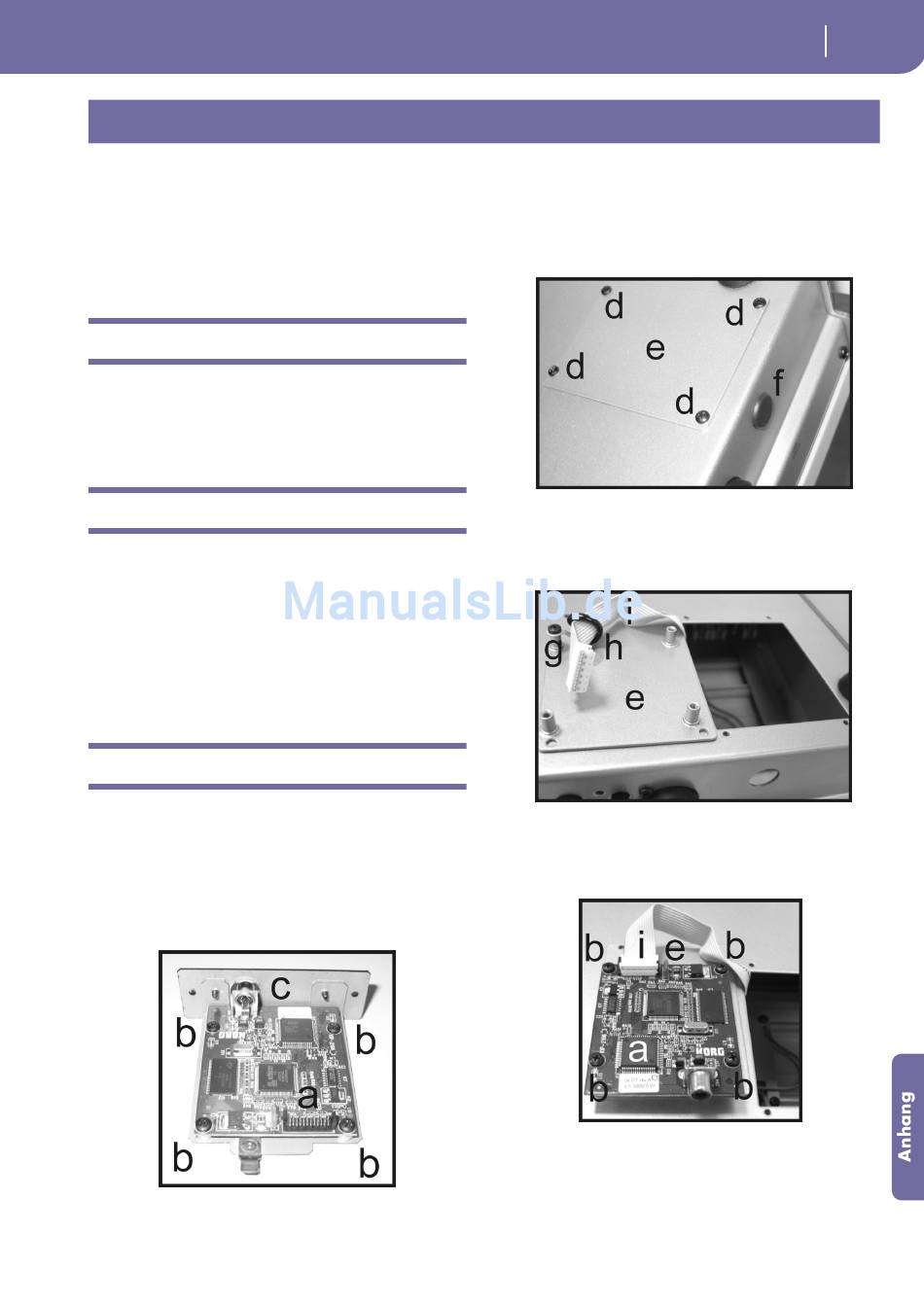

1.
Packen Sie die Videoplatine (a) aus, aber berühren Sie auf
keinen Fall die Leiterplatte bzw. die darauf befindlichen
Komponenten. Entfernen Sie die vier Schrauben (b) und
bewahren Sie sie an einem sicheren Ort auf. Ziehen Sie die
Platine (a) aus dem Metallsockel (c).
Installieren der Videoschnittstelle VIF4
2.
Entfernen Sie die vier Schrauben (d) an der Geräteunter-
seite und bewahren Sie sie an einem sicheren Ort auf. Öff-
nen Sie die Blende (e), um Zugang zu bekommen zur
Steckleiste der Videoschnittstelle. Entfernen Sie den Stop-
per (f), indem Sie ihn von der Schachtinnenseite wegdrü-
cken.
3.
Nach Öffnen der Blende (e) müssen Sie das Stromkabel (i)
freigeben, indem Sie die Schraube (g) und die Klemme (h)
entfernen. Lassen Sie das Stromkabel (i) auf keinen Fall in
das Instrument fallen.
4.
Befestigen Sie die Blende (e) mit Hilfe der vier zuvor ent-
fernten Schrauben (b) an der Platine (a). Verbinden Sie das
Stromkabel (i) wie in der Abbildung gezeigt mit der Platine
(a).
343
