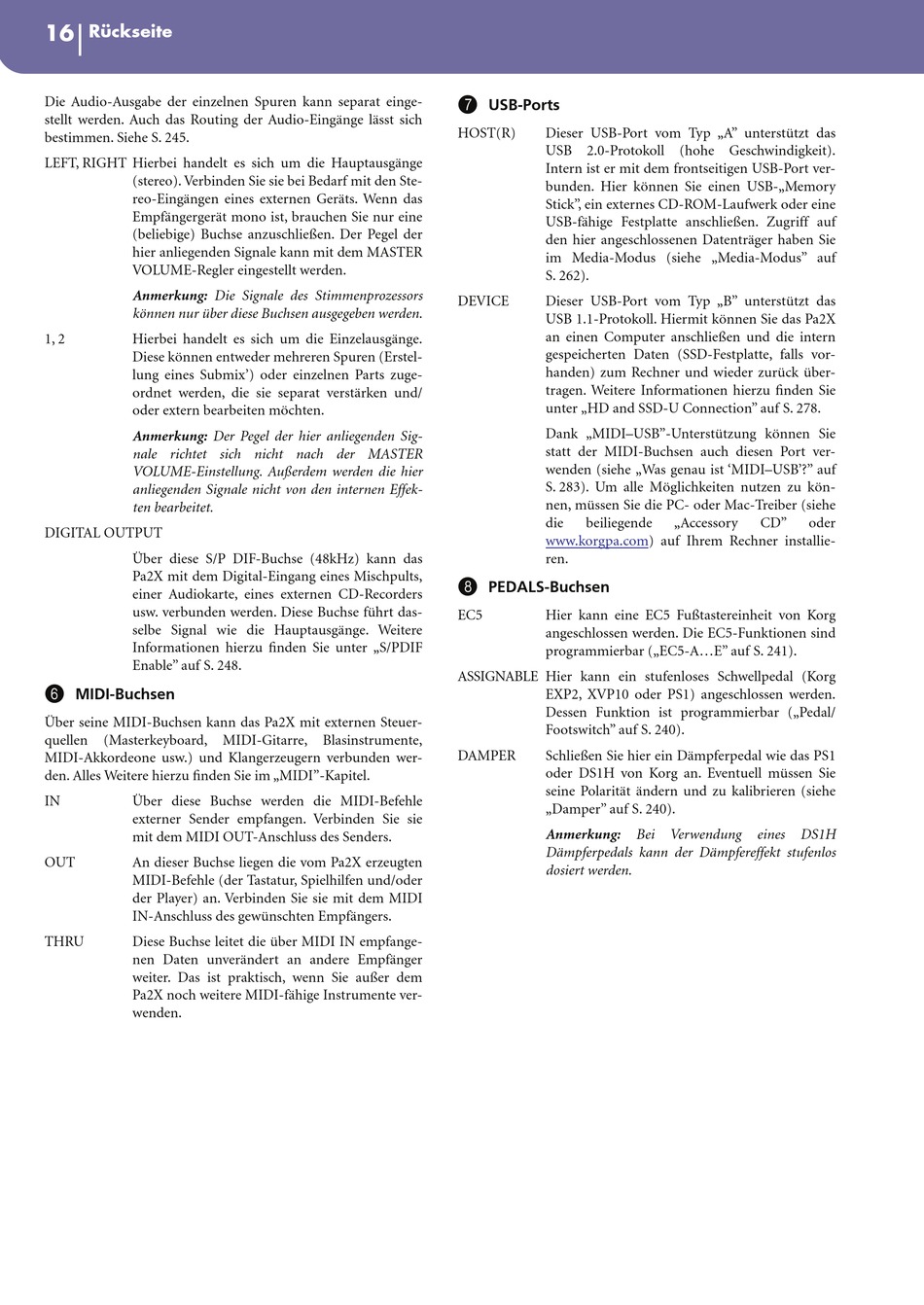

16
Rückseite
Die Audio-Ausgabe der einzelnen Spuren kann separat einge-
stellt werden. Auch das Routing der Audio-Eingänge lässt sich
bestimmen. Siehe S. 245.
LEFT, RIGHT Hierbei handelt es sich um die Hauptausgänge
(stereo). Verbinden Sie sie bei Bedarf mit den Ste-
reo-Eingängen eines externen Geräts. Wenn das
Empfängergerät mono ist, brauchen Sie nur eine
(beliebige) Buchse anzuschließen. Der Pegel der
hier anliegenden Signale kann mit dem MASTER
VOLUME-Regler eingestellt werden.
Anmerkung: Die Signale des Stimmenprozessors
können nur über diese Buchsen ausgegeben werden.
1, 2
Hierbei handelt es sich um die Einzelausgänge.
Diese können entweder mehreren Spuren (Erstel-
lung eines Submix') oder einzelnen Parts zuge-
ordnet werden, die sie separat verstärken und/
oder extern bearbeiten möchten.
Anmerkung: Der Pegel der hier anliegenden Sig-
nale richtet sich nicht nach der MASTER
VOLUME-Einstellung. Außerdem werden die hier
anliegenden Signale nicht von den internen Effek-
ten bearbeitet.
DIGITAL OUTPUT
Über diese S/P DIF-Buchse (48kHz) kann das
Pa2X mit dem Digital-Eingang eines Mischpults,
einer Audiokarte, eines externen CD-Recorders
usw. verbunden werden. Diese Buchse führt das-
selbe Signal wie die Hauptausgänge. Weitere
Informationen hierzu finden Sie unter „S/PDIF
Enable" auf S. 248.
6
MIDI-Buchsen
Über seine MIDI-Buchsen kann das Pa2X mit externen Steuer-
quellen
(Masterkeyboard, MIDI-Gitarre, Blasinstrumente,
MIDI-Akkordeone usw.) und Klangerzeugern verbunden wer-
den. Alles Weitere hierzu finden Sie im „MIDI"-Kapitel.
IN
Über diese Buchse werden die MIDI-Befehle
externer Sender empfangen. Verbinden Sie sie
mit dem MIDI OUT-Anschluss des Senders.
OUT
An dieser Buchse liegen die vom Pa2X erzeugten
MIDI-Befehle (der Tastatur, Spielhilfen und/oder
der Player) an. Verbinden Sie sie mit dem MIDI
IN-Anschluss des gewünschten Empfängers.
THRU
Diese Buchse leitet die über MIDI IN empfange-
nen Daten unverändert an andere Empfänger
weiter. Das ist praktisch, wenn Sie außer dem
Pa2X noch weitere MIDI-fähige Instrumente ver-
wenden.
7
USB-Ports
HOST(R)
Dieser USB-Port vom Typ „A" unterstützt das
USB 2.0-Protokoll (hohe Geschwindigkeit).
Intern ist er mit dem frontseitigen USB-Port ver-
bunden. Hier können Sie einen USB-„Memory
Stick", ein externes CD-ROM-Laufwerk oder eine
USB-fähige Festplatte anschließen. Zugriff auf
den hier angeschlossenen Datenträger haben Sie
im Media-Modus (siehe „Media-Modus" auf
S. 262).
DEVICE
Dieser USB-Port vom Typ „B" unterstützt das
USB 1.1-Protokoll. Hiermit können Sie das Pa2X
an einen Computer anschließen und die intern
gespeicherten Daten (SSD-Festplatte, falls vor-
handen) zum Rechner und wieder zurück über-
tragen. Weitere Informationen hierzu finden Sie
unter „HD and SSD-U Connection" auf S. 278.
Dank „MIDI–USB"-Unterstützung können Sie
statt der MIDI-Buchsen auch diesen Port ver-
wenden (siehe „Was genau ist 'MIDI–USB'?" auf
S. 283). Um alle Möglichkeiten nutzen zu kön-
nen, müssen Sie die PC- oder Mac-Treiber (siehe
die
beiliegende
www.korgpa.com) auf Ihrem Rechner installie-
ren.
8
PEDALS-Buchsen
EC5
Hier kann eine EC5 Fußtastereinheit von Korg
angeschlossen werden. Die EC5-Funktionen sind
programmierbar („EC5-A...E" auf S. 241).
ASSIGNABLE Hier kann ein stufenloses Schwellpedal (Korg
EXP2, XVP10 oder PS1) angeschlossen werden.
Dessen Funktion ist programmierbar („Pedal/
Footswitch" auf S. 240).
DAMPER
Schließen Sie hier ein Dämpferpedal wie das PS1
oder DS1H von Korg an. Eventuell müssen Sie
seine Polarität ändern und zu kalibrieren (siehe
„Damper" auf S. 240).
Anmerkung:
Dämpferpedals kann der Dämpfereffekt stufenlos
dosiert werden.
„Accessory
CD"
oder
Bei Verwendung
eines
DS1H
