Kapitel 6
Positionieren, Konfigurieren und Überwachen von E/A
Konfiguration dezentraler
E/A in einem DeviceNet-
Netzwerk

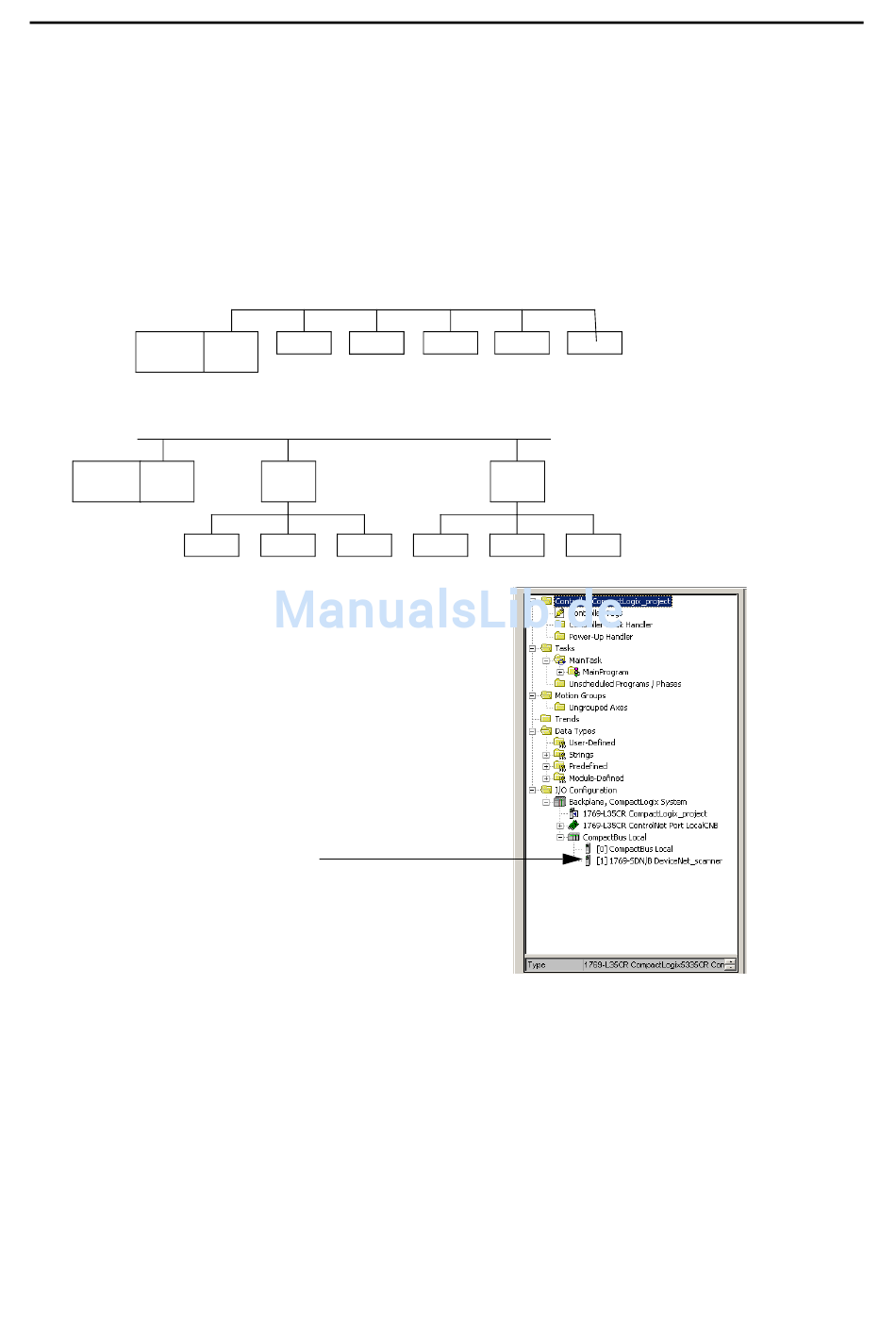

Bei einem typischen dezentralen E/A-Netzwerk...
Einzelnes Netzwerk
Steuerung
Verschiedene kleinere verteilte Netzwerke (Subnetze)
Steuerung
Scanner
Gerät
... muss die E/A-Konfiguration in dieser Reihenfolge erfolgen
Hinzufügen des lokalen Scannermoduls.
92
Fügen Sie zum Kommunizieren mit den E/A-Modulen über ein DeviceNet-
Netzwerk die DeviceNet-Bridge dem Ordner „I/O Configuration"
(E/A-Konfiguration) der Steuerung hinzu. Die RSNetWorx-Software für
DeviceNet dient zur Definition der Abtastliste im DeviceNet-Scanner, um
über den Scanner Daten zwischen den Geräten und der Steuerung zu
übertragen.
Abbildung 15 – DeviceNet – dezentrale E/A-Konfiguration
Gerät
Gerät
Gerät
Scanner
Koppler
Gerät
Gerät
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
Gerät
Gerät
Gerät
Koppler
Gerät
Gerät
Gerät
