Konfigurieren eines Isolators
Der Kanal 0 der CompactLogix-Steuerungen ist vollständig isoliert und
benötigt kein separates Isolationsgerät. Kanal 1 der 1769-L31-Steuerung ist
kein isolierter serieller Anschluss. Gehen Sie zum Konfigurieren des Isolators
wie folgt vor.

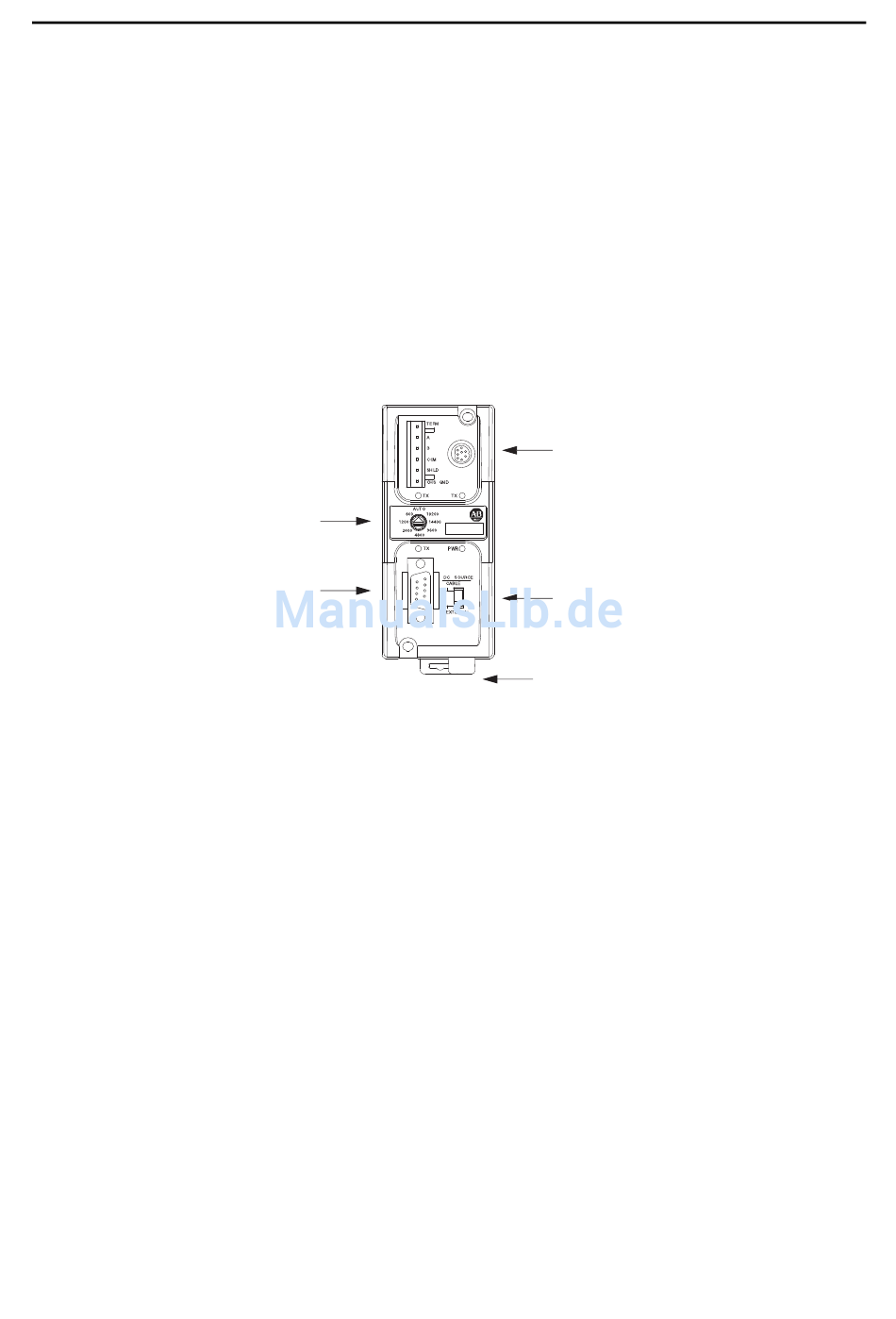

Auswahlschalter für Baudrate
Anschluss 1: DB-9 RS-232, DTE
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
1. Bestimmen Sie, ob Sie einen Isolator benötigen.
Wenn Sie Kanal 1 der 1769-L31-Steuerung an ein Modem oder
ASCII-Gerät anschließen, empfiehlt sich möglicherweise die
Installation eines Isolators zwischen Steuerung und Modem bzw.
ASCII-Gerät. Ein Isolator wird auch empfohlen, wenn die Steuerung
direkt an eine Programmier-Workstation angeschlossen wird.
Ein möglicher Isolator ist der 1761-NET-AIC-Schnittstellenwandler.
Kommunikation über Netzwerke
Anschluss 2: Mini-DIN 8 RS-232
Auswahlschalter für DC-Stromquelle
Klemmen für externe 24 V
DC-Stromversorgung
Kapitel 4
59
