Kapitel 2
Installieren der Steuerungen der Serie 1769-L3x
28
WARNUNG: Wenn Sie das serielle Kabel anschließen oder abziehen,
während dieses Modul oder das serielle Gerät am anderen Ende des Kabels
eingeschaltet ist, kann es zur Bildung eines elektrischen Lichtbogens
kommen. In Gefahrenbereichen kann dadurch eine Explosion
hervorgerufen werden.
Vergewissern Sie sich, dass die Stromversorgung unterbrochen ist oder dass
Sie nicht in einem explosionsgefährdeten Bereich arbeiten, bevor Sie mit der
Arbeit fortfahren.

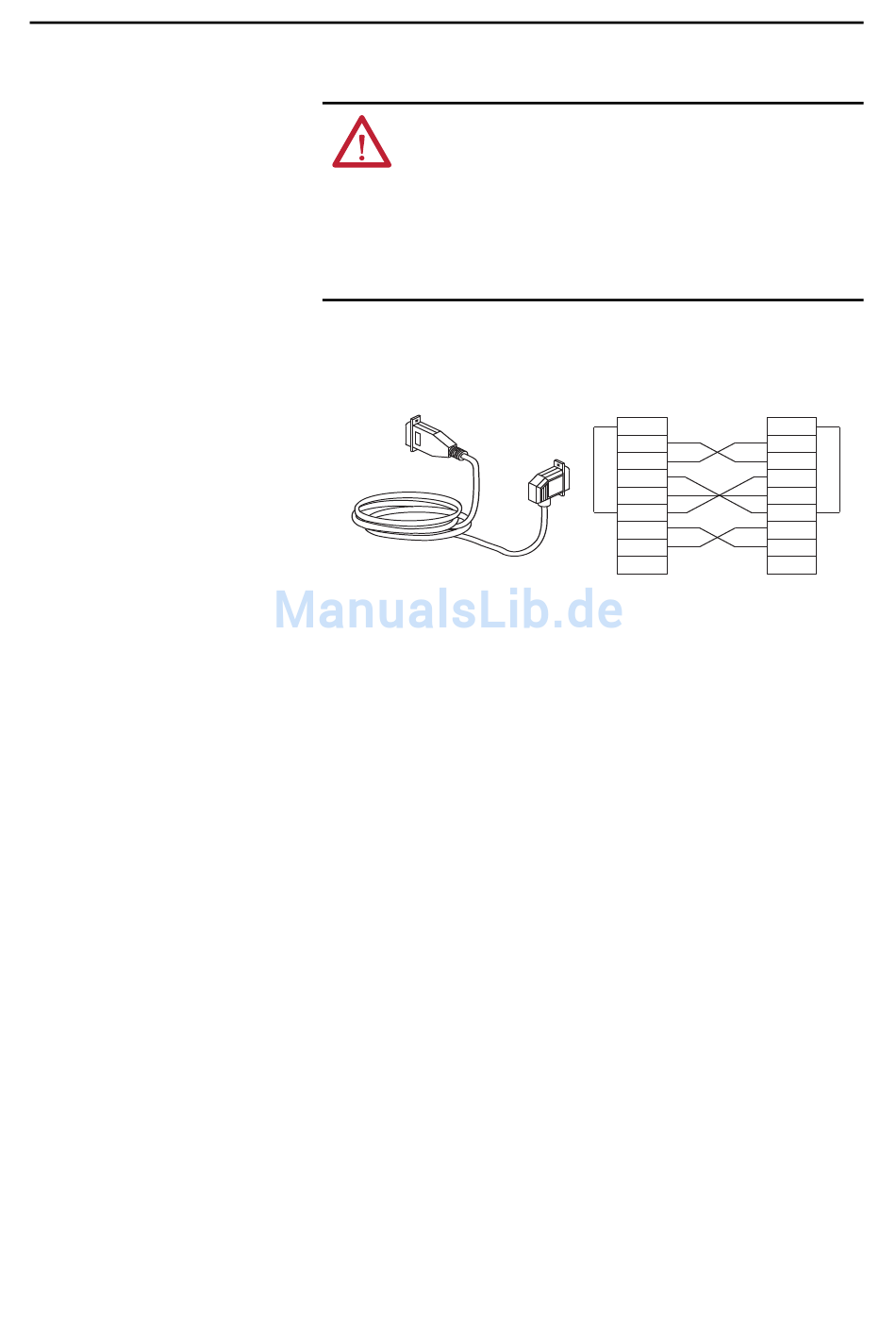

RS-232-Kabel
9-poliger Stecker, D-Shell,
gerades Kabelende
1747-CP3 oder 1756-CP3
Das Kabel muss abgeschirmt sein und mit dem Anschlussgehäuse
TIP
verbunden werden.
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
9-polige Buchse,
D-Shell,
1 CD
abgewinkeltes
2 RDX
Kabelende
3 TXD
4 DTR
COMMON
6 DSR
7 RTS
8 CTS
9
Gerades Kabelende
1 CD
2 RDX
3 TXD
4 DTR
COMMON
6 DSR
7 RTS
8 CTS
9
Abgewinkeltes Kabelende
