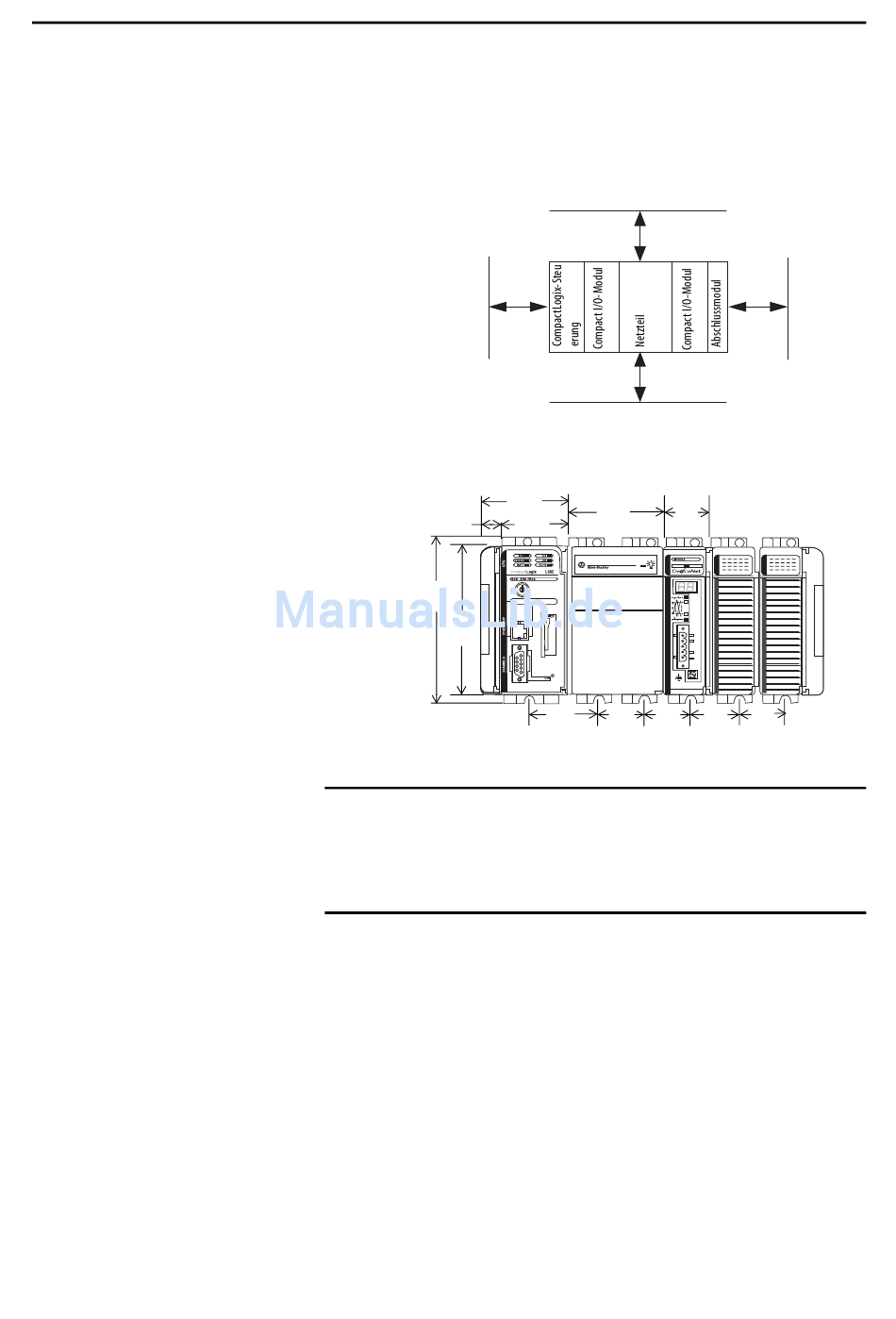

Mindestabstände
Halten Sie ausreichend Abstand von Gehäusewänden, Verdrahtungskanälen
und benachbarten Geräten. Lassen Sie auf allen Seiten 50 mm Platz, um eine
ausreichende Belüftung zu gewährleisten (siehe Abbildung). So ist eine
ausreichende Belüftung und elektrische Isolierung gewährleistet.
Abmessungen
15
132
118
Alle Abmessungen sind in mm angegeben.
Die kompakten E/A-Erweiterungskabel weisen die gleichen Abmessungen
WICHTIG
wie die Abschlussmodule auf. Erweiterungskabel können links oder rechts
verwendet werden. Ein 1769-ECR-Abschlussmodul (rechts) oder
1769-ECL-Abschlussmodul (links) ist zum Abschluss des
Kommunikationsbusses erforderlich.
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
Installieren der Steuerungen der Serie 1769-L3x
50 mm
Oben
50 mm
Seitlich
50
Unten
67,5
70
52,5
52,5
35
35
Kapitel 2
50 mm
Seitlich
mm
35
35
35
44734
25
