Kapitel 6
Positionieren, Konfigurieren und Überwachen von E/A
86
Gehen Sie zum Überprüfen der Positionierung der E/A-Module im
CompactLogix-System wie folgt vor.
1. Stellen Sie sicher, dass sich die 1769-L3x -Steuerung ganz links in der
Gruppe befindet.
1769-L3x
Gruppe 0
-Steuerung
2. Stellen Sie sicher, dass sich nicht mehr als drei E/A-Module zwischen
der Steuerung und dem Netzteil (Gruppe 0) befinden.
Mehr als drei E/A-Module in Gruppe 0 würden den Grenzwert (4)
überschreiten und das System ungültig machen.
3. Überprüfen Sie die Anzahl der E/A-Module, die die Stromversorgung
unterstützt.
Stellen Sie bei einem Einzelgruppensystem sicher, dass sich nicht mehr
als acht E/A-Module zwischen dem Netzteil (Gruppe 1) und dem
Abschlussmodul befinden.
In einem Einzelgruppensystem werden vom Netzteil bis zu acht E/A-
WICHTIG
Module unterstützt, solange der Modul-Stromverbrauch nicht die
Kapazität des Netzteils überschreitet.
In einem Einzelgruppensystem dürfen sich also insgesamt nicht mehr als
elf E/A-Module befinden, drei links vom Netzteil und acht rechts vom
Netzteil.
Wenn das System zusätzliche E/A-Module erfordert, müssen Sie eine
zusätzliche Gruppe hinzufügen.
Stellen Sie bei einem Mehrgruppensystem sicher, dass sich in den
zusätzlichen Gruppen nicht mehr als acht E/A-Module links oder
rechts vom zusätzlichen Netzteil befinden.
In einem Mehrgruppensystem können bis zu acht E/A-Module links oder
WICHTIG
rechts vom zusätzlichen Netzteil positioniert werden, solange der Modul-
Stromverbrauch nicht die Kapazität des Netzteils überschreitet.
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013

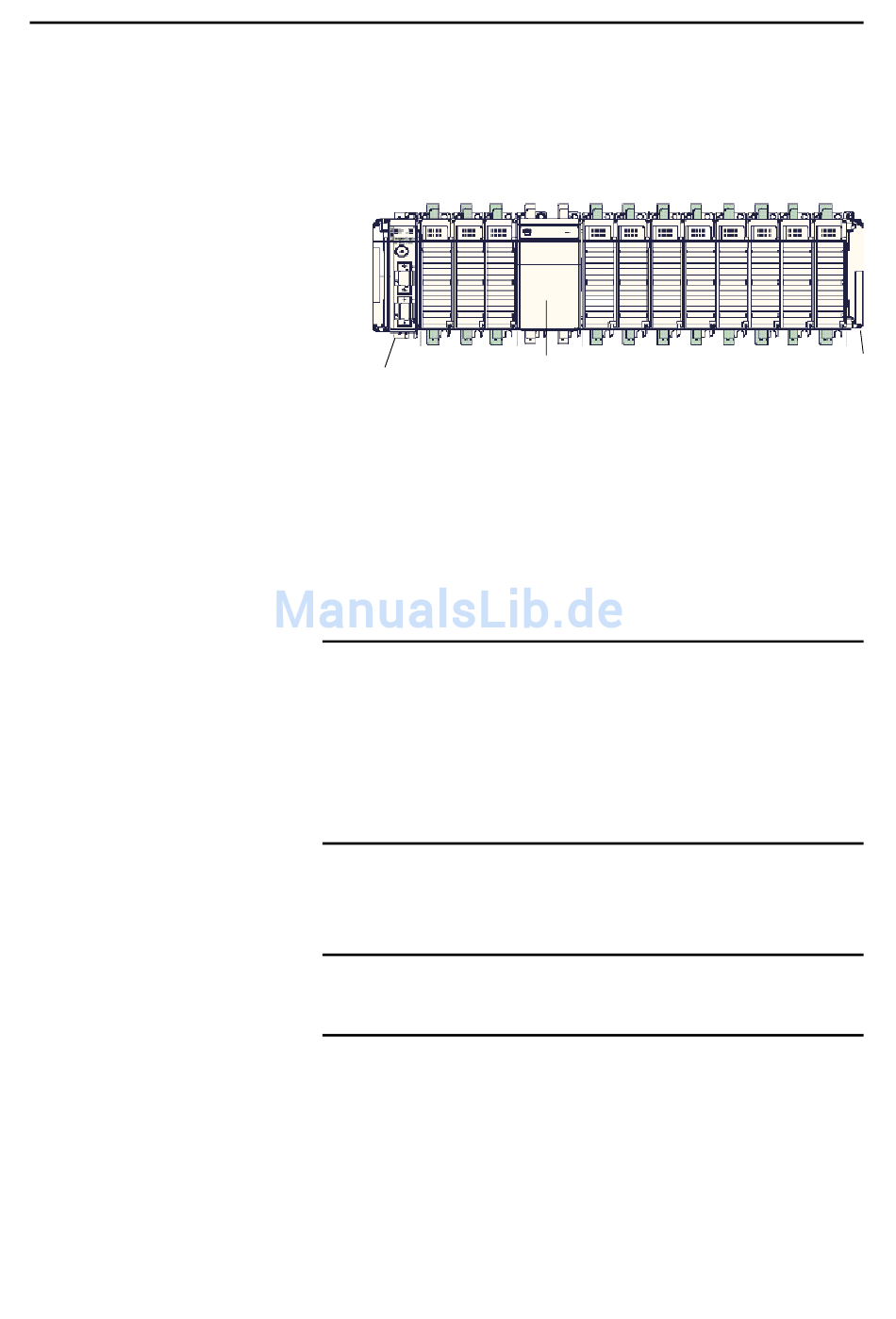

Einzelgruppensystem
Gruppe 1
Netzteil
Abschlussmodul
