Herstellen von
Ethernetverbindungen
Ab Werk ist das BOOTP-Dienstprogramm in den 1769-L32E- und
1769-L35E-Steuerungen aktiviert. Sie müssen dem Ethernet-Anschluss
der Steuerung eine IP-Adresse für die Kommunikation über ein
EtherNet/IP-Netzwerk zuweisen.
WARNUNG: Wenn Sie das Kommunikationskabel anschließen oder
abziehen, während dieses Modul oder ein anderes Gerät im Netzwerk
eingeschaltet ist, kann es zur Bildung eines elektrischen Lichtbogens
kommen. In Gefahrenbereichen kann dadurch eine Explosion
hervorgerufen werden.
Vergewissern Sie sich, dass die Stromversorgung unterbrochen ist oder dass
Sie nicht in einem explosionsgefährdeten Bereich arbeiten, bevor Sie mit der
Arbeit fortfahren.

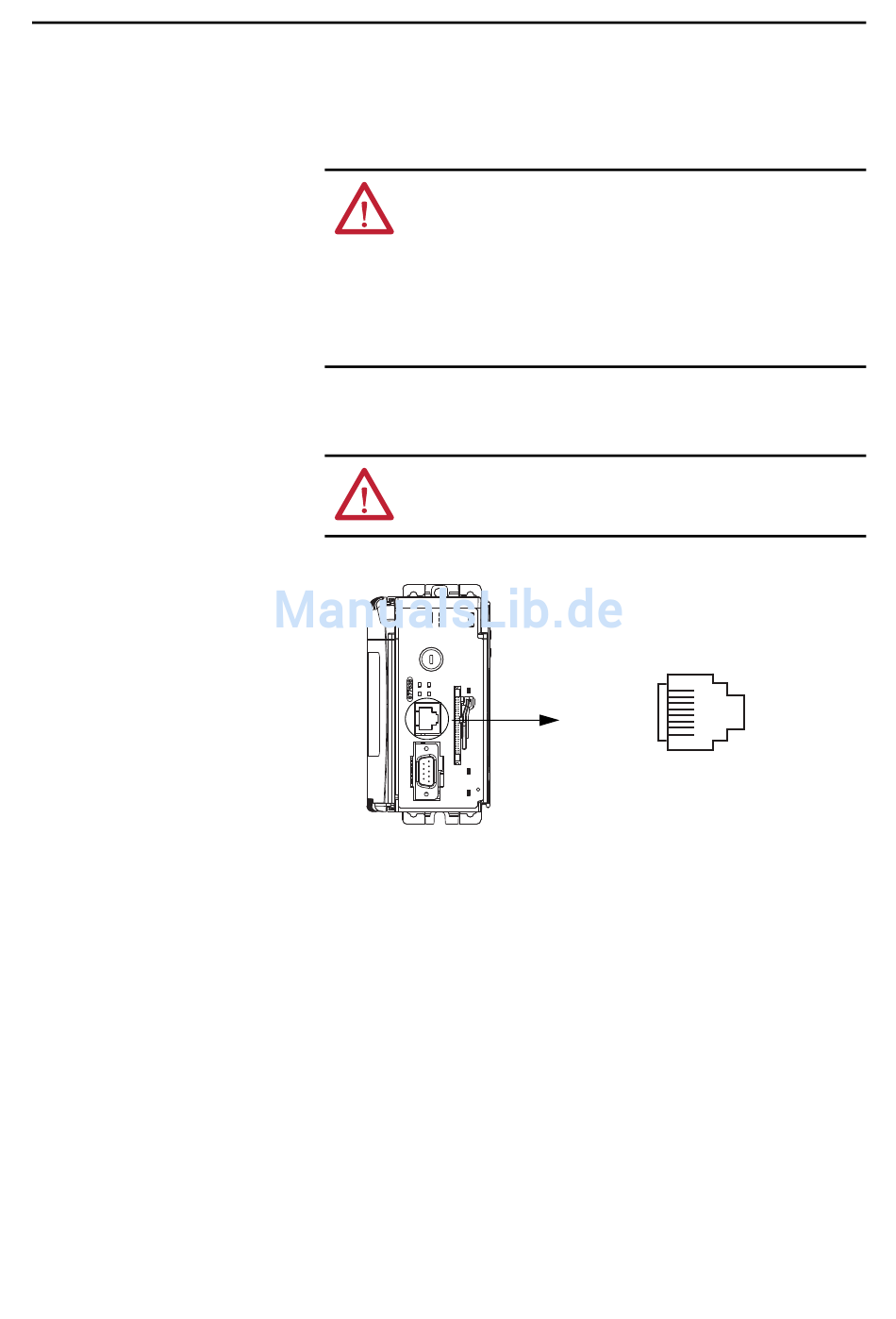

Schließen Sie den RJ45-Stecker des Ethernet-Kabels an den
Ethernet-Anschluss (oberer Anschluss) der Steuerung an.
ACHTUNG: Schließen Sie kein DH-485-Netzwerkkabel oder NAP-Kabel am
Ethernet-Port an. Dies könnte zu unerwünschtem Verhalten oder Schäden
am Port führen.

Zuweisen einer IP-Adresse

Sie können die IP-Adresse mit einem der folgenden Dienstprogramme
festlegen:
• Rockwell BOOTP-Dienstprogramm (erhältlich mit RSLinx- und
RSLogix 5000-Software)
• RSLinx-Software
• Software RSLogix 5000
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
Installieren der Steuerungen der Serie 1769-L3x
8 ------ NC
7 ------ NC
8
6 ------ RD-
5 ------ NC
4 ------ NC
1
3 ------ RD+
2 ------ TD-
RJ-45
1 ------ TD+
Kapitel 2
31
