Anzahl der erforderlichen Verbindungen zur Optimierung des
Durchsatzes
Die RSLinx-Software öffnet nur die Anzahl der Verbindungen, die zur
Optimierung des Durchsatzes erforderlich sind. Beispiel: Wenn ein Tag für den
Scan vorliegt, die RSLinx-Software allerdings so konfiguriert wurde, dass
maximal fünf Verbindungen hergestellt werden können, öffnet die RSLinx-
Software nur eine Verbindung für das Tag. Wenn andererseits mehrere Tausend
Tags für den Scan vorliegen und die Anzahl der CIP-Verbindungen auf fünf
beschränkt ist, können von der RSLinx-Software höchstens fünf Verbindungen
zur CompactLogix-Steuerung hergestellt werden. Die RSLinx-Software
schleust dann alle Tags durch die fünf verfügbaren Verbindungen.

Anzahl der offenen Verbindungenanzeigen

Führen Sie diese Schritte aus, um die Anzahl der offenen Verbindungen
zwischen Workstation und CompactLogix-Steuerung anzuzeigen.

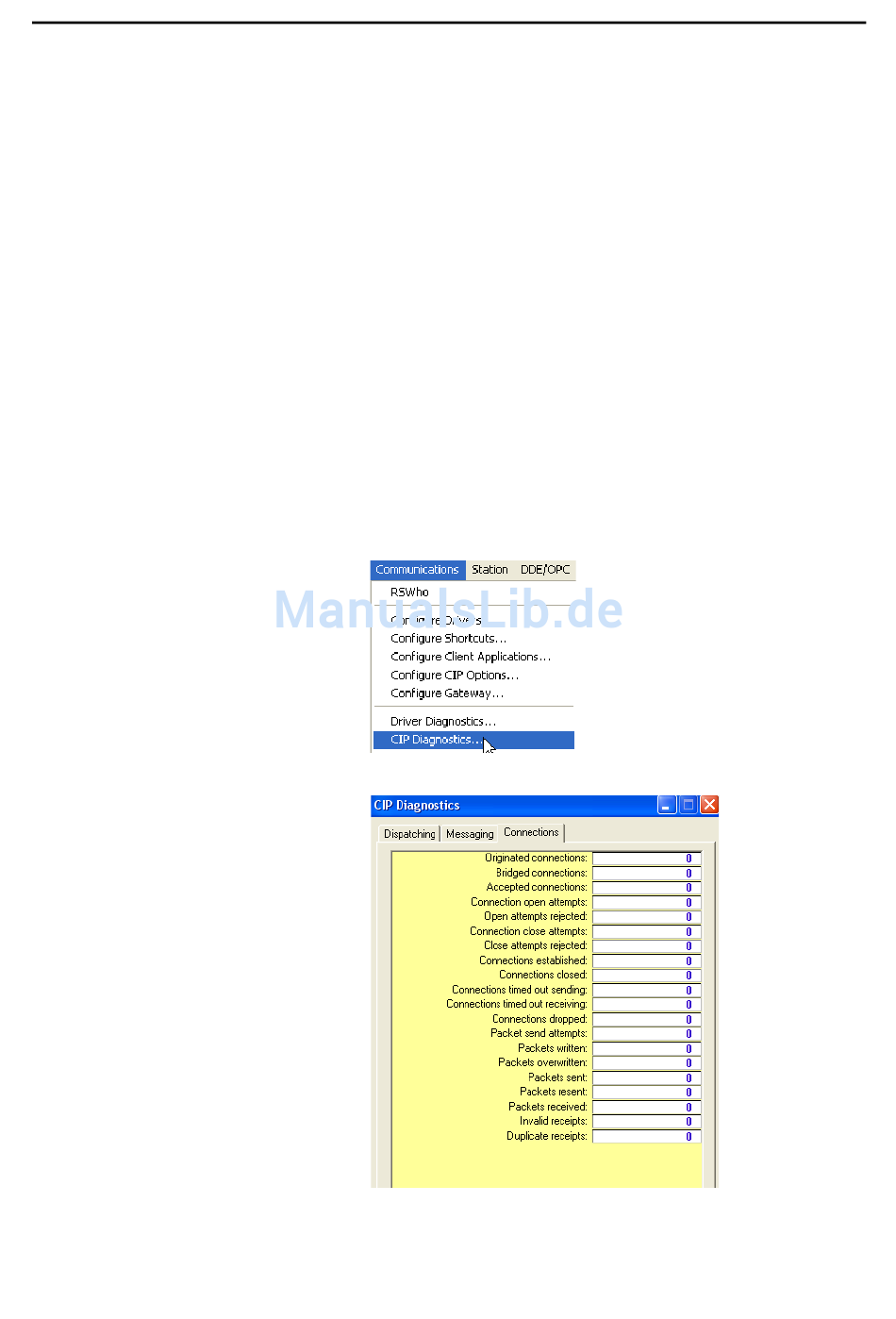

1. Wählen Sie in der RSLinx-Programmiersoftware im Pulldownmenü
für die Kommunikation die Option für CIP-Diagnose aus.
Das Dialogfeld für die CIP-Diagnose wird angezeigt.
