Kapitel 2
Installieren der Steuerungen der Serie 1769-L3x
Anschluss der
1769-BA-Batterie
22
Die Steuerung wird mit der separat verpackten 1769-BA-Batterie
ausgeliefert. Um die Batterie anzuschließen, gehen Sie wie folgt vor.
ACHTUNG: Die 1769-BA-Batterie ist die einzige Batterie, die mit den
1769-L32E- und 1769-L35E-Steuerungen verwendet werden kann.
Die 1747-BA-Batterie ist nicht mit den 1769-L32E- und
1769-L35E-Steuerungen kompatibel und kann Probleme verursachen.
WARNUNG: Beim Anschließen oder Trennen der Batterie kann ein
elektrischer Lichtbogen entstehen. In Gefahrenbereichen kann dadurch eine
Explosion hervorgerufen werden. Vergewissern Sie sich, dass die
Stromversorgung unterbrochen ist oder dass Sie nicht in einem
explosionsgefährdeten Bereich arbeiten, bevor Sie mit der Arbeit fortfahren.
Sicherheitsinformationen zur Handhabung von Lithiumbatterien,
einschließlich der Handhabung und Entsorgung von Batterien, aus denen
Flüssigkeit austritt, finden Sie in der Publikation AG-5.4NOV04, „Handling
Lithium Batteries Technical Data".

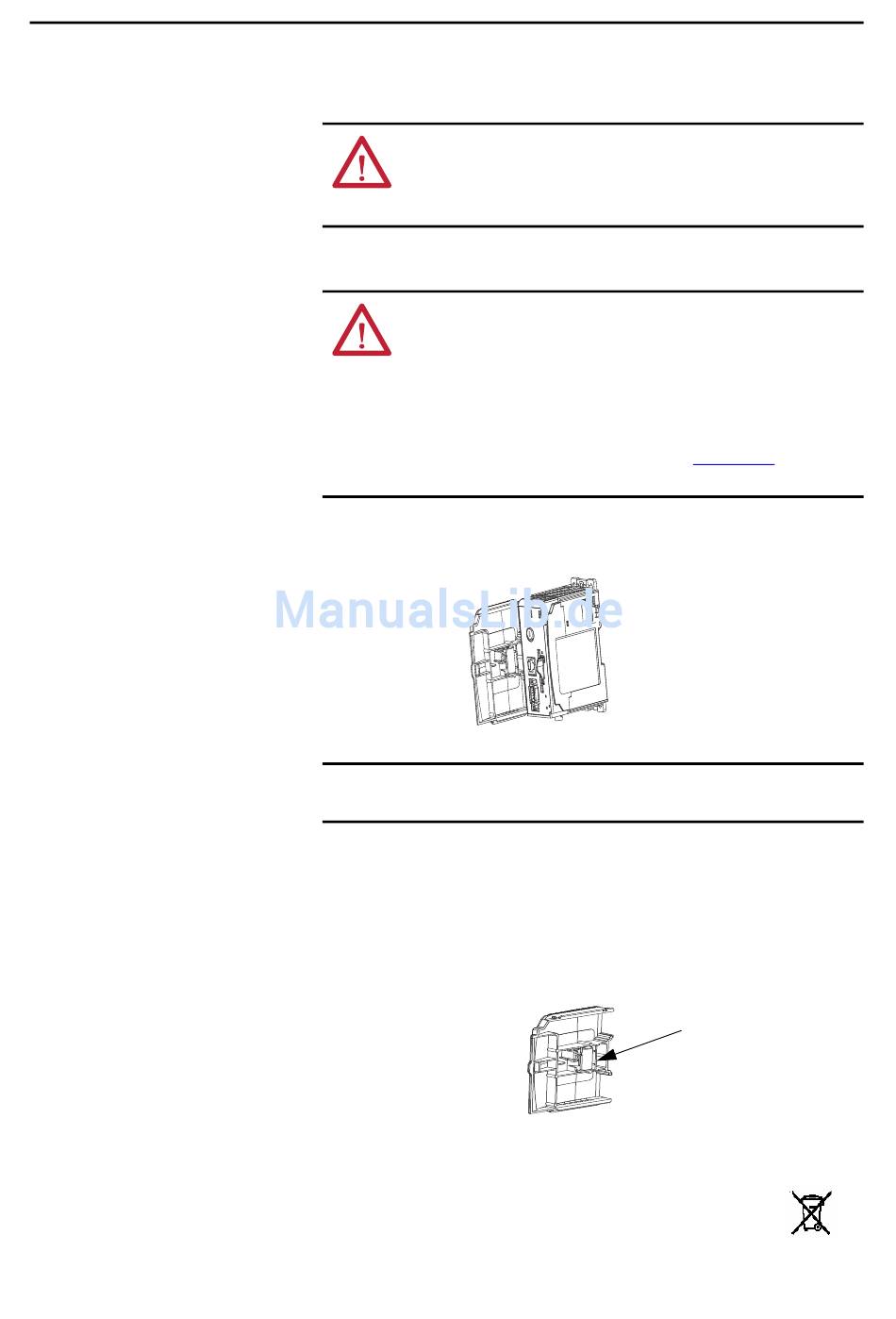

1. Nehmen Sie den Batteriefachdeckel ab, indem Sie ihn vorwärts
schieben.
Entfernen Sie nicht die Kunststoffisolierung der Batterien. Die Isolierung ist
WICHTIG
erforderlich, um die Batteriekontakte zu schützen.
1. Schließen Sie den Batteriestecker an die Anschlussbuchse an.
Der Stecker ist kodiert, um beim Anschluss die richtige Polarität
sicherzustellen.
2. Legen Sie die Batterie in das Batteriefach hinter dem
Batteriefachdeckel ein.
3. Schieben Sie den Batteriefachdeckel zurück, bis er einrastet.
TIP
Am Ende ihres Lebenszyklus muss die Batterie separat
vom Hausmüll recycelt werden.
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
