Verbindungen über den
RS-232-Anschluss
6. Befestigen Sie die Module mithilfe der Montageschrauben im
Schaltschrank.
Bei der Montage mehrerer Module montieren Sie nur das letzte Modul
TIP
dieser Gruppe und legen Sie die anderen beiseite. So lässt sich die Zeit für
die erneute Montage verringern, wenn Sie die Bohrungen und Gewinde
für die nächste Modulgruppe anbringen.
7. Wiederholen Sie die Schritte 1 bis 6 für alle verbleibenden Module.
Montieren der Steuerung auf der DIN-Schiene
Sie können die Steuerung auf den folgenden DIN-Schienen montieren:
• EN 50 022 – 35 x 7,5 mm
• EN 50 022 – 35 x 15 mm
ACHTUNG: Dieses Produkt ist über die DIN-Schiene an der Chassiserdung
geerdet. Verwenden Sie verzinkte, gelbchromatierte Stahl-DIN-Schienen,
um die ordnungsgemäße Erdung sicherzustellen. Die Verwendung anderer
Materialien für die DIN-Schienen (z. B. Aluminium oder Kunststoff), die
korrodieren, oxidieren oder schlecht leiten, können zu einer
unsachgemäßen oder unstetigen Erdung führen. Befestigen Sie die
DIN-Schiene an der Montageoberfläche etwa alle 200 mm, und verwenden
Sie entsprechende Endverankerungen.
1. Bevor Sie die Steuerung auf der DIN-Schiene montieren, schließen Sie
die Verriegelungslaschen der DIN-Schiene.
2. Drücken Sie den Bereich für die DIN-Schienenmontage an der
Steuerung gegen die DIN-Schiene.
Die Riegel öffnen vorübergehend und rasten anschließend ein.

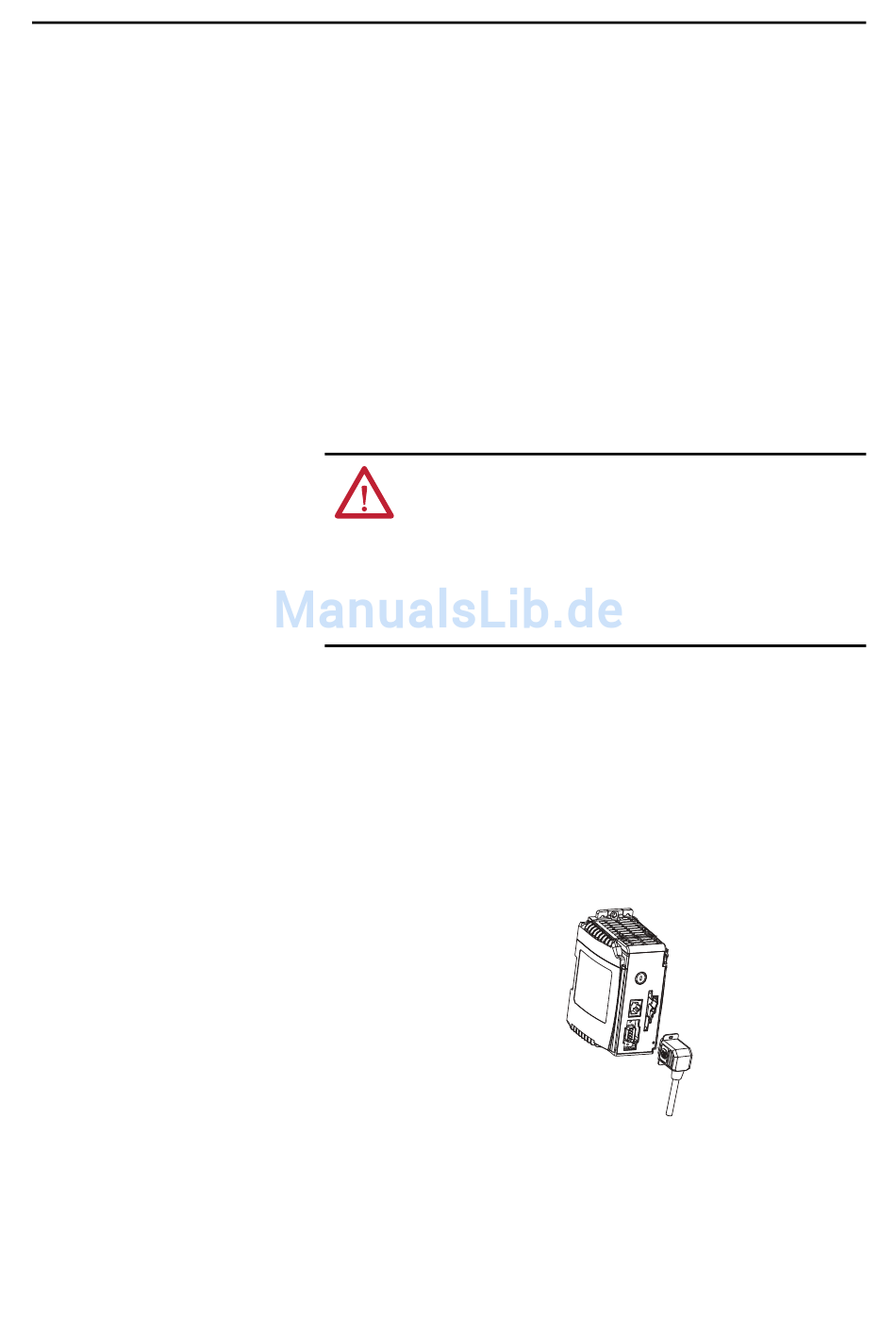

Schließen Sie die 9-polige Buchse des seriellen Kabels an die serielle
Schnittstelle der Steuerung an.
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
Installieren der Steuerungen der Serie 1769-L3x
44735
Kapitel 2
27
