Kapitel 2
Installieren der Steuerungen der Serie 1769-L3x
36

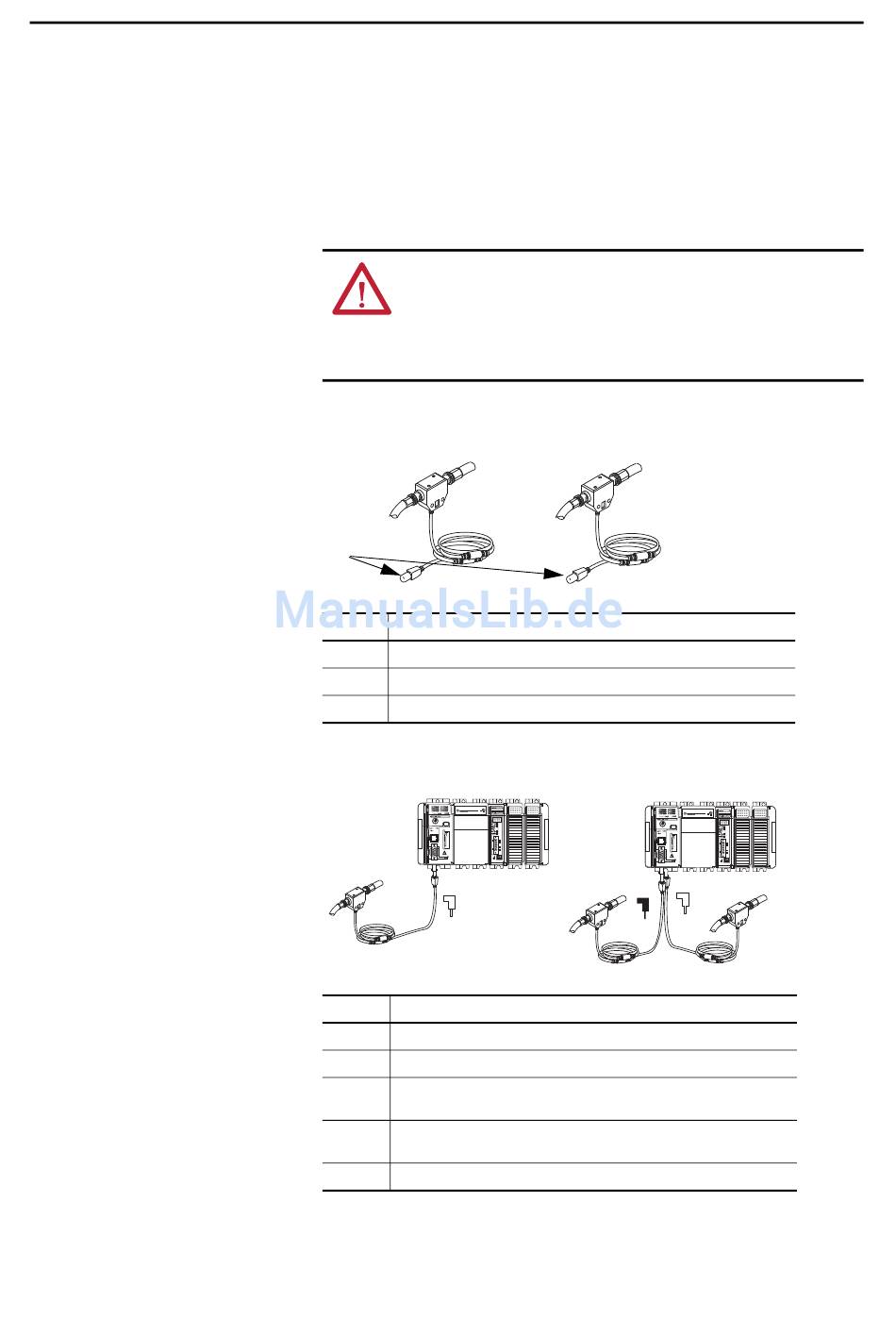

Herstellen einer Verbindung zwischen Steuerung und Netzwerk
per ControlNet-Abzweigung
In der Regel werden ControlNet-Abzweigungen zur Herstellung dauerhafter
Verbindungen zwischen CompactLogix-Steuerung und Netzwerk
verwendet. Gehen Sie folgendermaßen vor, um das Modul mithilfe einer
ControlNet-Abzweigung mit dem Netzwerk zu verbinden.
ACHTUNG: Die Metallteile der Abzweigung dürfen nicht mit leitfähigem
Material in Kontakt kommen.
Wenn Sie die Abzweigung vom Modul trennen, setzen Sie die Staubkappe
wieder auf den geraden bzw. abgewinkelten Anschlussstecker, damit der
Stecker nicht versehentlich eine geerdete Metalloberfläche berührt.
1. Nehmen Sie die Staubkappen von den ControlNet-Abzweigungen ab,
und bewahren Sie sie auf.
1
3
Element
Beschreibung
1
Segment 1
2
Segment 2
3
Staubkappen
2. Schließen Sie den geraden bzw. abgewinkelten Stecker der Abbildung
entsprechend an den BNC-Anschluss des Moduls an.
3
1
A
Element
Beschreibung
1
Segment 1
2
Segment 2
3
An CompactLogix-Steuerung angeschlossene Abzweigung (ohne redundante
Medien)
4
An CompactLogix-Steuerung anhand redundanter Medien angeschlossene
Abzweigung (nur 1769-L35CR-Einheit)
5
Abzweigung
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
2
4
2
5
B
A
43861
