Konfiguration dezentraler
E/A in einem ControlNet-
Netzwerk

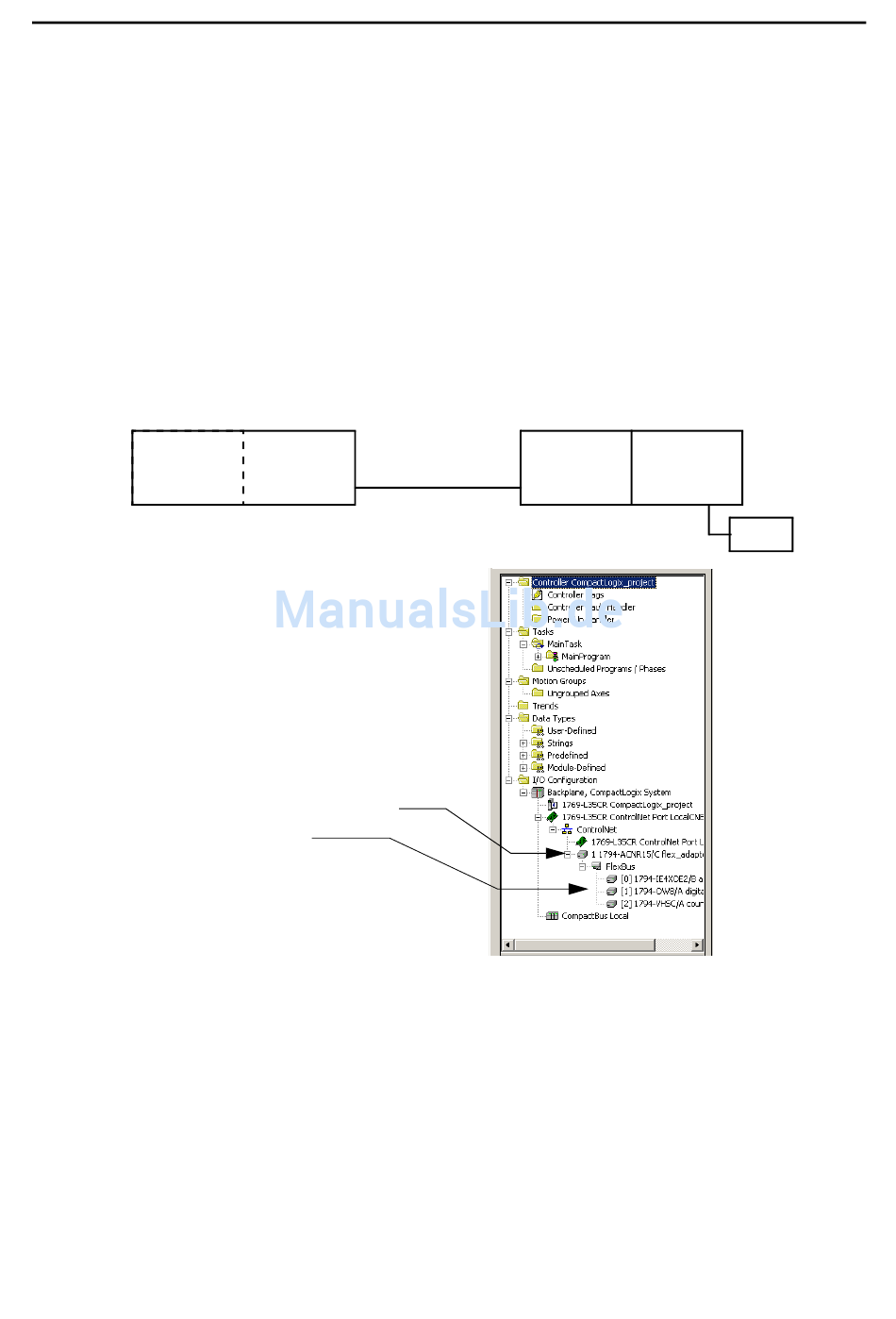

Bei einem typischen dezentralen E/A-Netzwerk...
Steuerung
... muss die E/A-Konfiguration in dieser Reihenfolge erfolgen.
1. Fügen Sie den dezentralen Adapter für das Chassis oder die DIN-
Schiene der verteilten E/A hinzu.
2. Fügen Sie die verteilten E/A-Module hinzu.
Gehen Sie folgendermaßen vor, um über ein ControlNet-Netzwerk mit
verteilten E/A-Modulen zu kommunizieren:
• Wählen Sie eine 1769-L32C- oder 1769-L35CR-CompactLogix-
Steuerung mit einem integrierten ControlNet-
Kommunikationsanschluss.
• Fügen Sie dem Ordner für die E/A-Konfiguration der Steuerung einen
ControlNet-Adapter und E/A-Module hinzu.
Ordnen Sie innerhalb des Ordners „I/O Configuration" (E/A-
Konfiguration) die Module in einer hierarchischen Baumstruktur mit
übergeordneten und untergeordneten Elementen an.
Abbildung 14 – ControlNet – dezentrale E/A-Konfiguration
Integrierter
ControlNet-
Anschluss
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
Positionieren, Konfigurieren und Überwachen von E/A
E/A-Modul
Dezentraler
Adapter
Kapitel 6
Gerät
91
