CompactLogix-
Steuerung mit
integriertem
EtherNet/
IP-Anschluss
PowerFlex
755-Antrieb
CompactLogix-
Steuerung mit
integriertem
EtherNet/
IP-Anschluss
In diesem Beispiel:
• Die Steuerungen produzieren und konsumieren Tags untereinander.
• Die Steuerungen initiieren MSG-Befehle, die Standarddaten senden
und empfangen oder Geräte konfigurieren.
• Der PC lädt Projekte von den Steuerungen herunter oder auf diese
hoch.
• Der PC konfiguriert Geräte im EtherNet/IP-Netzwerk.

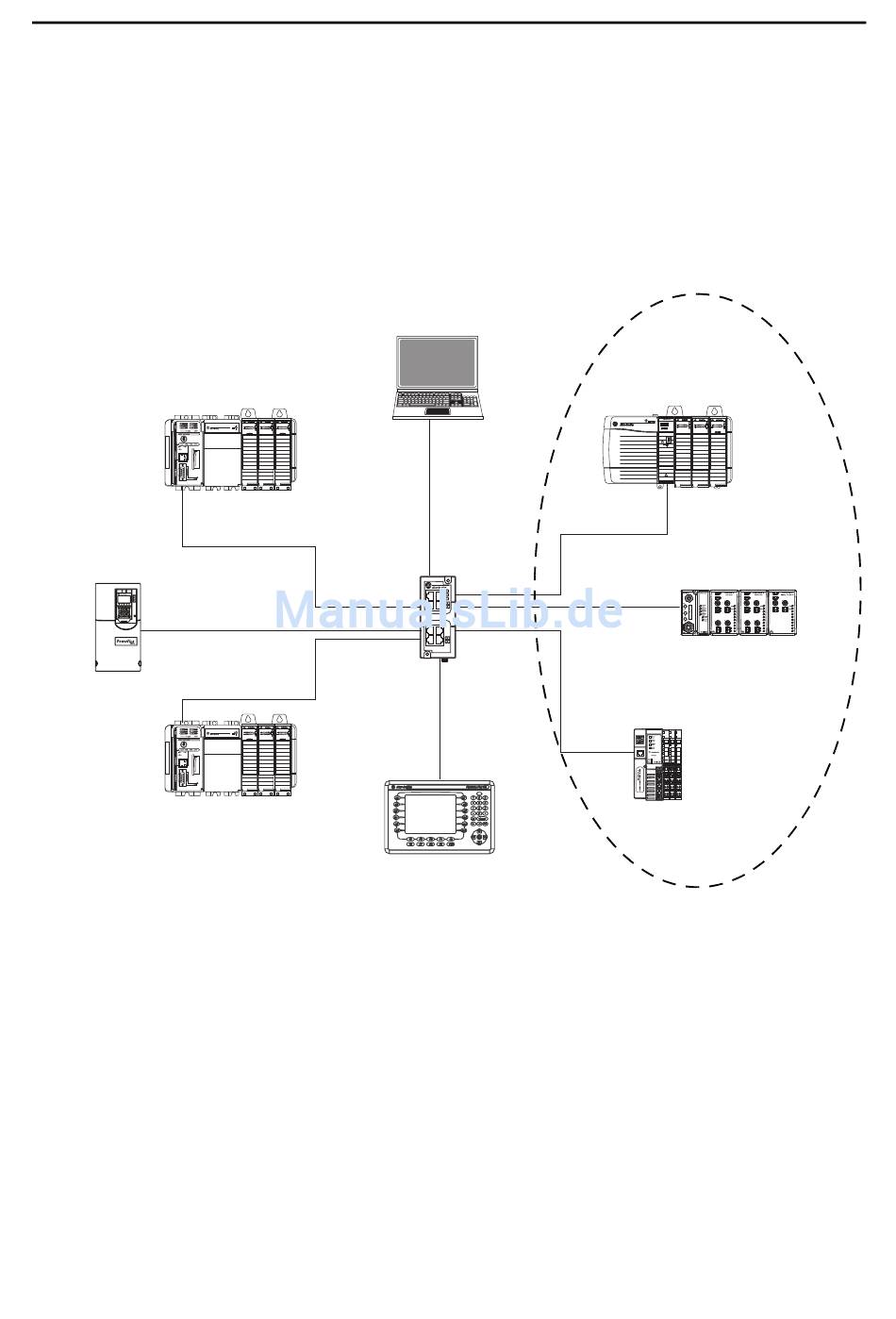

Abbildung 4 – CompactLogix EtherNet/IP – Überblick
Workstation
Switch
8
7
6
5
4
3
2
1
PanelView Plus-Terminal
Verbindungen über ein EtherNet/IP-Netzwerk
Sie bestimmen indirekt die Anzahl der Verbindungen, die von der Steuerung
verwendet werden, indem Sie die Steuerung so konfigurieren, dass sie mit
anderen Geräten im System kommuniziert. Verbindungen sind
Ressourcenzuordnungen, die im Vergleich zu Nachrichten ohne Verbindung
(unconnected messages) eine zuverlässigere Kommunikation zwischen
Geräten ermöglichen.
Alle EtherNet/IP-Verbindungen sind azyklisch. Eine azyklische Verbindung ist
eine Nachrichtenübertragung zwischen Steuerungen, die vom angeforderten
Paketintervall (RPI) oder vom Programm getriggert wird, z. B. ein MSG-Befehl.
Azyklische Nachrichten ermöglichen Ihnen bei Bedarf das Senden und
Empfangen von Daten.
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
Kommunikation über Netzwerke
Verteilte
E/A-Module
1756-EN2T ControlLogix
EtherNet/IP-Kommunikationsmodul
mit ControlLogix-E/A-Modulen
1738-AENT ArmorPoint
EtherNet/IP-Adapter mit
ArmorPoint-E/A-Modul
POINT I/O-Adapter 1734-AENT
mit POINT I/O-Modulen
Kapitel 4
51
