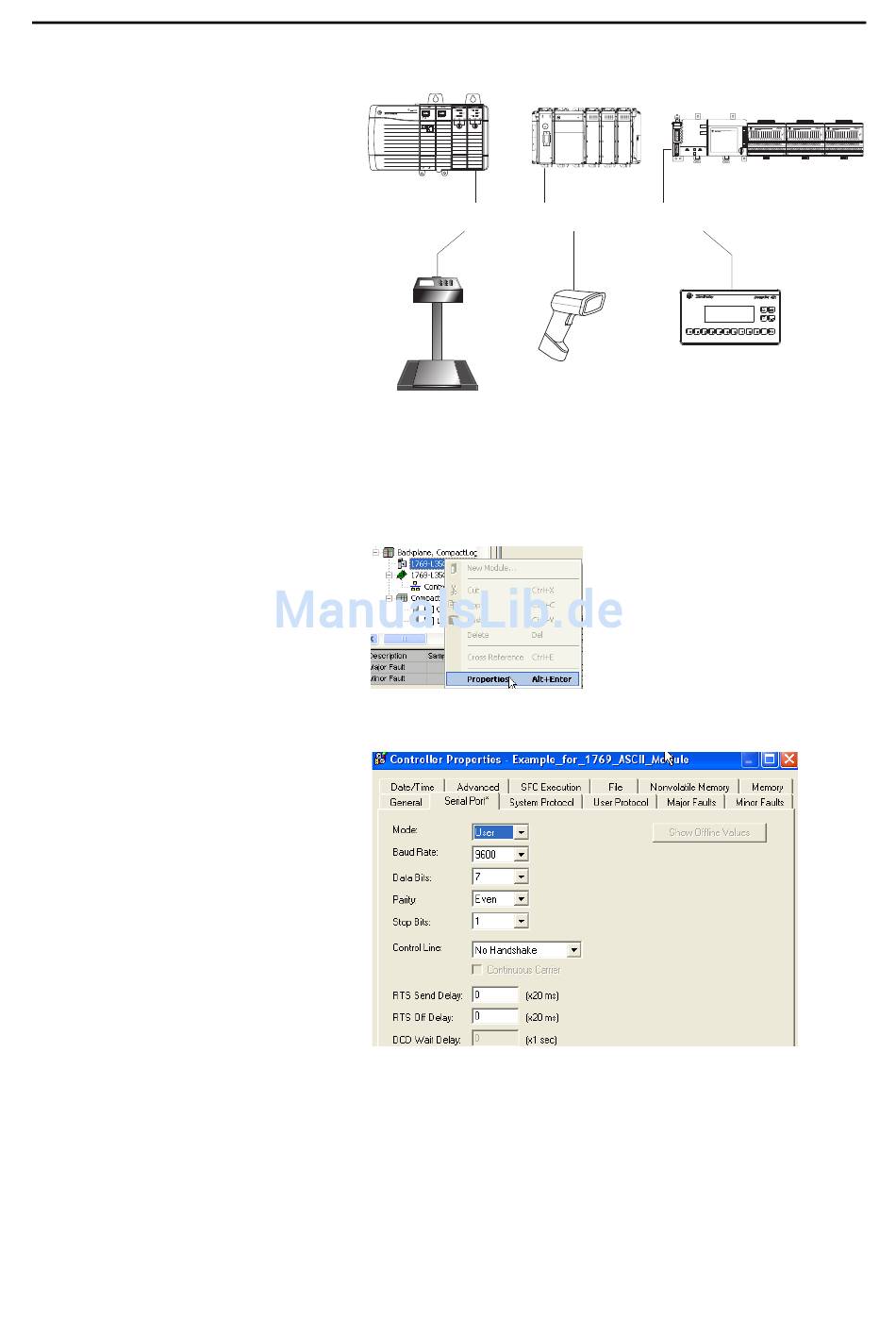

Abbildung 8 – Serielle ASCII-Gerätekommunikation
Verbindung von der seriellen Schnittstelle der Steuerung zum ASCII-Gerät
Gehen Sie zum Konfigurieren der Steuerung für die ASCII-Kommunikation
wie folgt vor.
1. Klicken Sie in der RSLogix 5000-Programmiersoftware mit der
rechten Maustaste auf die Steuerung, und wählen Sie „Properties"
(Eigenschaften) aus.
Das Dialogfeld „Controller Properties" (Steuerungseigenschaften)
wird angezeigt.
2. Klicken Sie auf die Registerkarte „Serial Port" (Serielle Schnittstelle).
3. Wählen Sie im Pulldown-Menü „Mode" (Modus) die Option „User"
(Benutzer) aus.
4. Geben Sie die Kommunikationseinstellungen an.
Rockwell Automation-Publikation 1769-UM011I-DE-P – Februar 2013
Kommunikation über Netzwerke
Kapitel 4
67
