12
Speicherprogrammierbare 12-Punkt-Steuerung Micro810™
2. Drücken Sie den DIN-Schienenriegel wieder in die verriegelte Position.
Verwenden Sie in Umgebungen, in denen Vibrationen oder Erschütterungen auftreten,
Arretierstücke auf der DIN-Schiene (Allen-Bradley Bestellnummer 1492-EA35 oder
1492-EAHJ35).
Um Ihre Steuerung von der DIN-Schiene auszubauen, drücken Sie den DIN-Schienenriegel
abwärts, bis er sich öffnet.
In Umgebungen mit höheren Vibrationen und Erschütterungen montieren Sie das
TIPP
Modul statt auf einer DIN-Schiene in einer Schalttafel.
Montage in einer Schalttafel
Vorzugsweise montieren Sie das Modul mit vier Schrauben M4 (#8) je Modul.
Bohrlochtoleranz: ±0,4 mm (0,016 Zoll).
Gehen Sie folgendermaßen vor, um Ihre Steuerung festzuschrauben.
1. Positionieren Sie die Steuerung an der Schalttafel, an der Sie sie montieren möchten.
Stellen Sie sicher, dass Sie dabei die ordnungsgemäßen Abstände zur Steuerung
einhalten.
2. Kennzeichnen Sie die Bohrlöcher anhand der Bohrungen und Montagefüße, und
nehmen Sie die Steuerung dann ab.
3. Bohren Sie die Löcher an den gekennzeichneten Stellen und montieren Sie dann die
Steuerung.
Belassen Sie den Staubschutzstreifen an der Steuerung, bis Sie die Steuerung und alle
anderen Geräte vollständig verdrahtet haben.

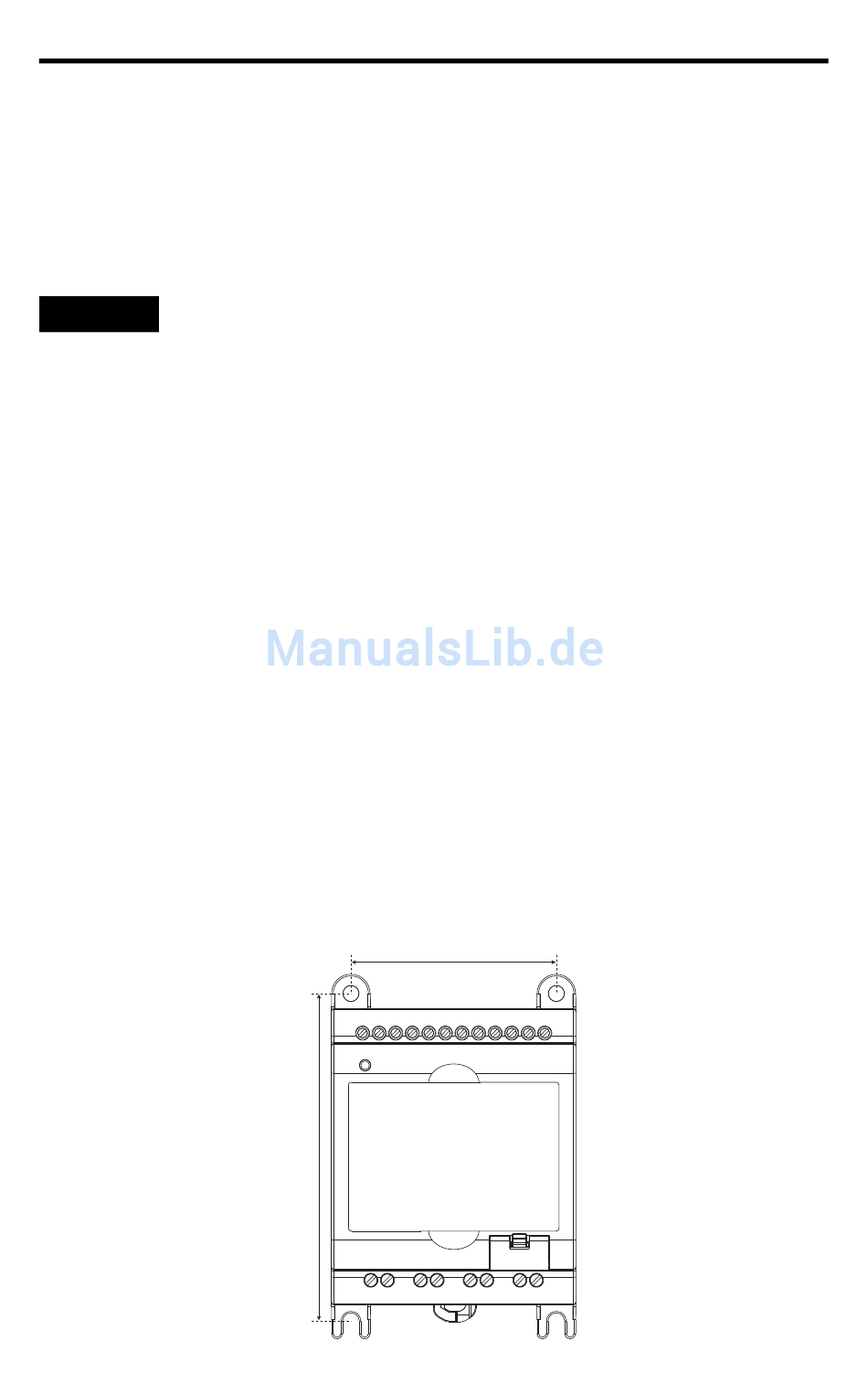

Abmessungen für die Schalttafelmontage
100 mm (3,94 Zoll)
Publikation 2080-IN006A-DE-P – September 2010
63 mm (2,48 Zoll)
45324
